What Is a Diaphragm Coupling in Ghana's Industrial Drive Systems?

Mi a membrános tengelykapcsoló a ghánai ipari meghajtórendszerekben?

A membráncsatlakozás egy mechanikus eszköz, amelyet egy ipari hajtásrendszeren belül két tengelyvég közé szerelnek a forgó nyomaték átvitelére, miközben lehetővé teszik közöttük bizonyos fokú szögletes, párhuzamos vagy tengelyirányú elmozdulást. Ahelyett, hogy gumibetétekre vagy elasztomer hüvelyekre támaszkodna, a tengelykapcsoló vékony, kontúrozott fémtárcsát használ, amelyet membránnak neveznek, és amely kissé meghajlik, hogy alkalmazkodjon az eltolódásokhoz, míg a szerelvény többi része merev fém-fém kapcsolatot tart fenn. Ez a konstrukciót a nem elasztikus hajlékony tengelykapcsolók szélesebb csoportjába helyezi, ahol a kompenzáció a merev alkatrészek közötti relatív mozgás vagy hézag révén történik, nem pedig a rugalmas anyag deformációján keresztül. Ghána ipari hajtásrendszerein belül, beleértve a bányatelepeken, cementgyárakban és szivattyútelepeken találhatóakat, ez a konstrukció támogatja egyenletes nyomatékleadás állandó forgási sebesség és állandó terhelés mellett olyan körülmények, amelyek a folyamatosan működő ipari gépek nagy részét jellemzik.

Mivel a membrán teljes egészében fémből készült, nincs olyan gumialkatrész, amely az idő múlásával fokozatosan megkeményedik vagy megrepedhet a hő és az olaj miatt. Ez a tengelykapcsolónak viszonylag nagy torziós merevséget biztosít, ami azt jelenti, hogy működés közben nagyon kevés csavarodás következik be a hajtó és a hajtott oldal között, ami akkor számít, ha a csatlakoztatott berendezések közötti pontos forgási időzítésre van szükség az igényes ipari környezetben működő hajtásrendszerekben.

Miben különbözik az MPJ típusú membrános tengelykapcsoló köztes tengellyel a szabványos kiviteltől?

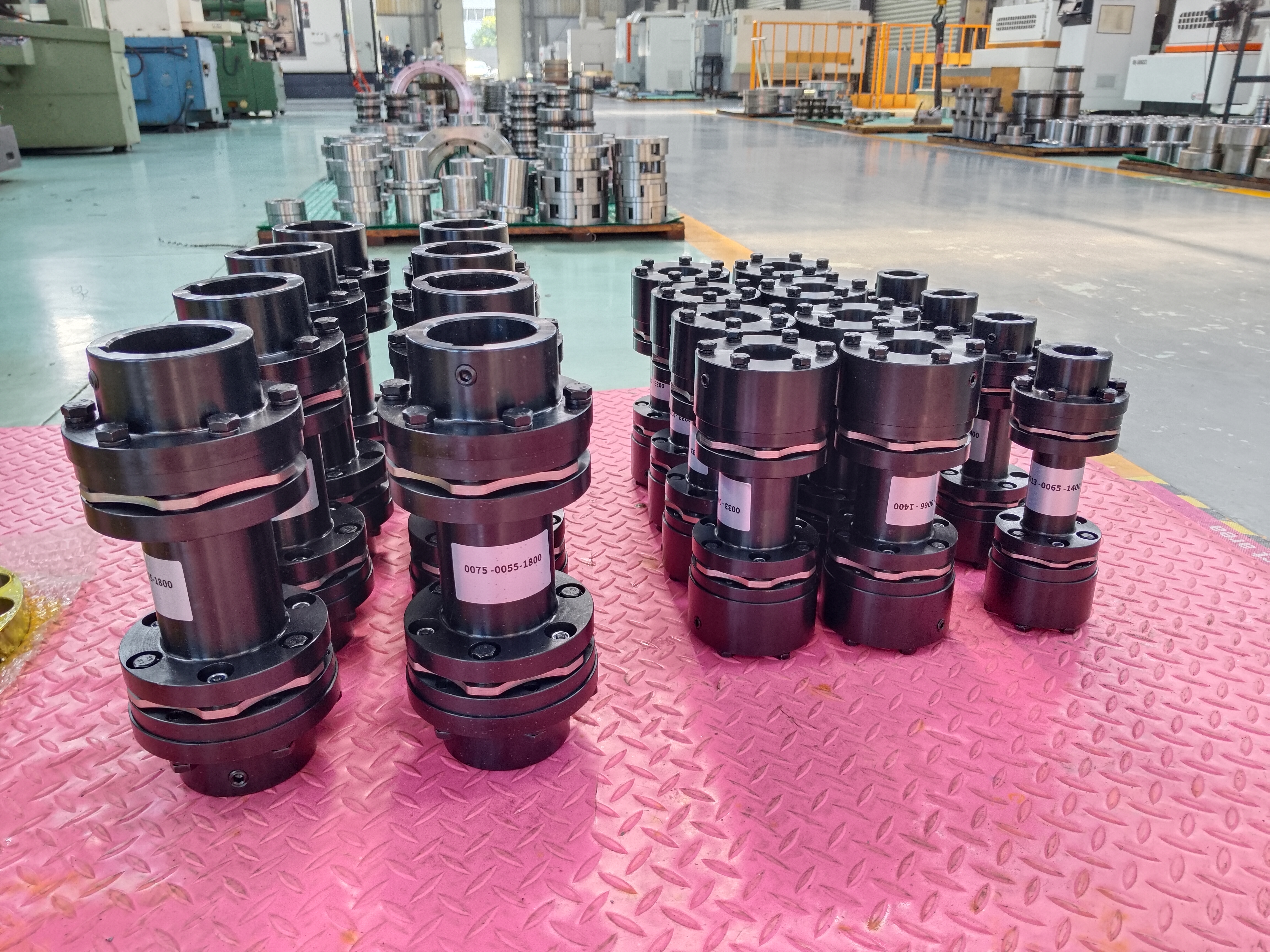

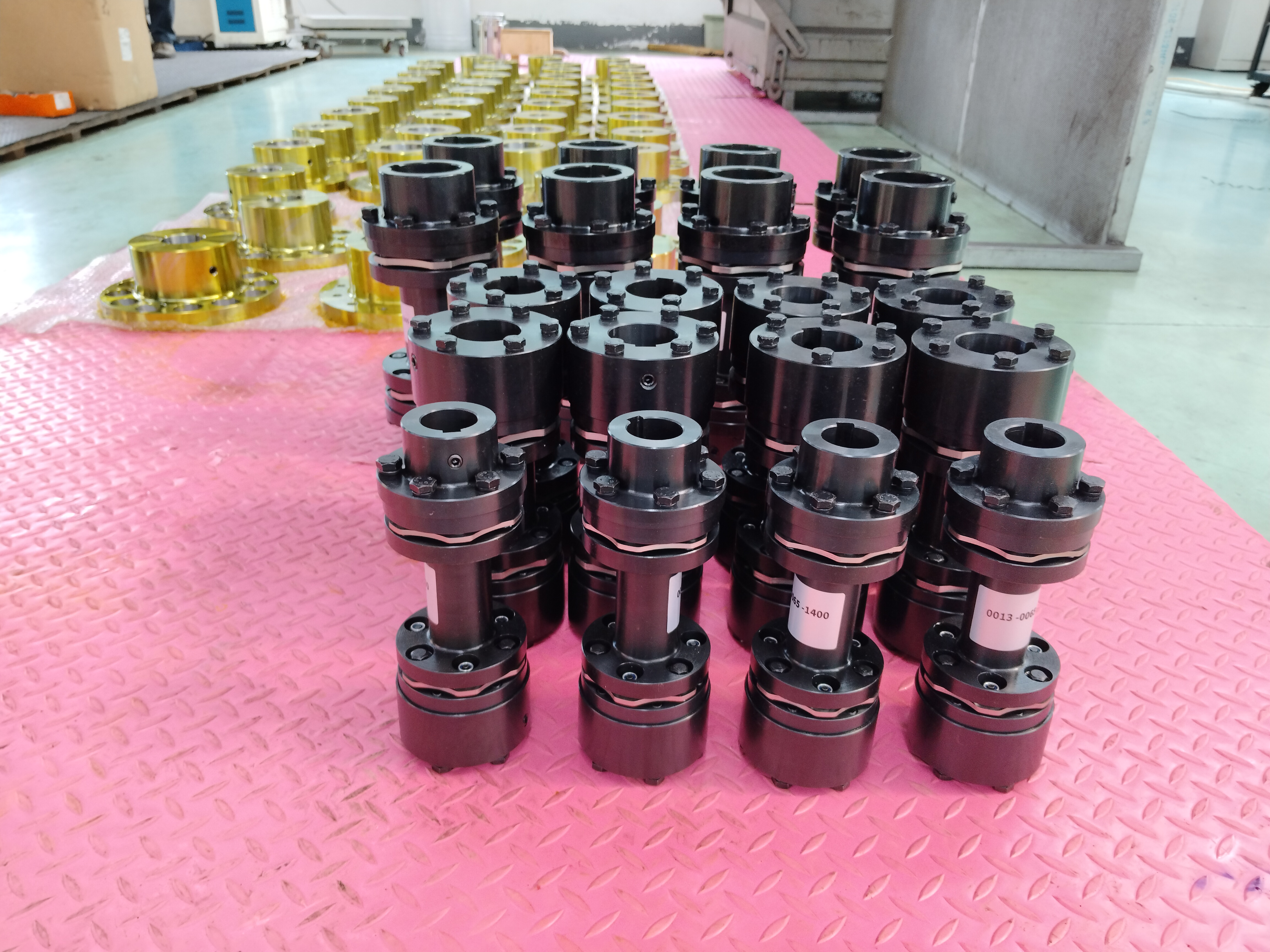

Az ipari hajtásrendszerekben használt membrános tengelykapcsoló-változatok közül a Q/YP 21002X-2018 specifikáció szerint épített MPJ típusú, közbenső tengellyel rendelkező membrántengelykapcsoló egy speciális mérnöki igényt elégít ki: a nyomatékot nagyobb távolságra továbbítja két olyan berendezés között, amelyeket nem lehet egymáshoz közel elhelyezni. Ahelyett, hogy két membránszerelvényt közvetlenül a kerékagyhoz csatlakoztatna, ez a kialakítás egy nagy szilárdságú közbenső tengelyt helyez be két membránegység közé, amelyek közül az egyik a meghajtó berendezés, a másik pedig a hajtott berendezés közelében van felszerelve. Ez az elrendezés lehetővé teszi, hogy a tengelykapcsoló jelentős beépítési hézagot fedjen át, miközben korrigálja az átlós, axiális és párhuzamos elmozdulást, amely az alapozás eltérése vagy a termikus tengelynövekedés miatt alakul ki ezen a tartományon.

Összehasonlítva a kígyórugós tengelykapcsolókkal, amelyek hornyolt agyfogakon keresztül tekercselt fém rugóelemet használnak a nyomaték átvitelére és némi rázkódás elnyelésére, az MPJ membrán kialakítása egy teljesen fém membránszerelvényre támaszkodik, nem pedig egy rugós-horonyos mechanizmusra. Ez a szerkezeti különbség hozzájárul a különösen merev torziós reakcióhoz és a kedvező dinamikus kiegyensúlyozó viselkedéshez, mivel nincs laza rugóelem, amely nagyobb fordulatszámon centrifugális erő hatására elmozdulna. Az eredmény stabil nyomatékátvitel még a tengelyfordulatszám növekedése mellett is, valamint a csapágyakra és a házakra átvitt mechanikai igénybevételek csökkentése, valamint a folyamatos működés során kisebb rezgési hajlam.

Milyen szerepet játszik a köztes tengely a távolsági erőátvitelben?

A közbenső tengely merev összekötő elemként működik a két membránszerelvény között, és hosszát a meghajtó és a hajtott berendezés közötti fizikai távolságnak megfelelően választják ki a hajtásrendszeren belül. Az olyan alkalmazásoknál, mint például az ércfeldolgozó helyeken található szállítószalag-meghajtó rendszerek vagy szivattyú-elrendezések, ahol a motor bizonyos távolságra van a meghajtott egységtől az elrendezés vagy a biztonsági távolság követelményei miatt, ez a tengely lehetővé teszi, hogy a nyomaték áthaladjon ezen a résen anélkül, hogy a motornak és a szivattyúnak közvetlenül egymás mellett kell lennie. Mivel maga a tengely nagy szilárdságú ötvözött acélból készül, és úgy méretezték, hogy ellenálljon a nyomaték terhelése alatti hajlításnak, megőrzi az egyenes fesztávolságát, ami viszont segíti a membránszerelvényeket mindkét végén az elmozdulás kiegyenlítő funkciójában, ahelyett, hogy a hajlított vagy alulméretezett tengelyt kompenzálná.

Miért számít az átlós, tengelyirányú és párhuzamos elmozdulás nagy fesztávú telepítéseknél?

Hosszú beépítési idő alatt az alapozás kis eltérései, az akna üzemi hőmérséklet alatti hőtágulása vagy a kezdeti beállítás során fellépő kisebb hibák olyan elmozdulássá halmozódhatnak fel, amelyet egy rövid, közvetlen tengelykapcsoló nehezen fogadna el. A közbenső tengely mindkét végén elhelyezett membránszerelvények mindegyike egymástól függetlenül hajlik, hogy korrigálja a megfelelő csatlakozási pontjukon fellépő konkrét típusú elmozdulást, függetlenül attól, hogy az elmozdulás szögletes, tengelyirányú vagy mindkettő kombinációja. Ez az elosztott kompenzációs megközelítés része annak, hogy a kialakítás miért felel meg a nagy fesztávú telepítéseknek, ahol egyébként egyetlen csatlakozási pont túlzott hajlítási igénybevételnek lenne kitéve.

Milyen anyagok és gyártási lépések szükségesek ezeknek a tengelykapcsolóknak a gyártásában?

A membrántárcsák általában rozsdamentes acélból vagy hőkezelt ötvözött acélból készülnek, olyan anyagokból, amelyeket azért választanak ki, hogy képesek legyenek többszörösen hajlítani számos működési cikluson keresztül anélkül, hogy fáradási repedések keletkeznének. A gyártás jellemzően precíziós sajtolást vagy lézervágást foglal magában a membránprofil kialakítása érdekében, majd egy szabályozott hőkezelési eljárást, amely beállítja a hosszú távú hajlítási teljesítményhez szükséges mechanikai tulajdonságokat. A kerékagy alkatrészei és a közbenső tengely szénacélból vagy ötvözött acélból vannak megmunkálva, és szűk tűréssel a tengelyátmérőig fúrják, mivel még a kisebb furatpontatlanság is vibrációt okozhat, ha a szerelvény üzemi sebességgel forog egy ipari hajtásrendszerben.

Milyen teljesítményjellemzőket kell elvárni ettől a tengelykapcsoló típustól?

Mivel a membránszerelvény a forgatónyomatékot folyamatos fém-fém érintkezés révén továbbítja, nem pedig csúszó vagy hálófelületeken, a holtjáték a tengelykapcsoló teljes élettartama alatt nulla közelében marad. A torziós merevség viszonylag nagy, ami azt jelenti, hogy a tengelykapcsoló nagyon keveset csavarodik terhelés alatt, ami olyan alkalmazásokat támogat, ahol a csatlakoztatott tengelyek közötti forgási időzítésnek állandónak kell maradnia, mint például az erőművek generátor hajtótengelyei vagy a precíziós adagolószivattyú-hajtások. A dinamikus kiegyensúlyozási teljesítmény is kedvező, mivel a teljesen fém konstrukció elkerüli azokat a tömegeloszlási egyenetlenségeket, amelyek rugós vagy elasztomer kiviteleknél nagyobb forgási sebességnél előfordulhatnak.

Hol alkalmazzák ezeket a tengelykapcsolókat a ghánai ipari hajtásrendszereken belül?

Ghána bányászati ​​ágazata, beleértve az arany- és mangánműveleteket is, gyakran tartalmaz szállítószalagot és törőgépet, ahol a motor elhelyezését a szerkezeti elrendezés határozza meg, nem pedig a hajtott berendezés közelsége, így a közbenső tengelykapcsolók kialakítása praktikusan illeszkedik ezeknek az egymástól távol eső alkatrészeknek egy nagyobb hajtásrendszeren belüli összekapcsolására. A cementgyártó létesítmények hasonló hosszú fesztávú tengelykapcsoló-elrendezéseket alkalmaznak a kemencehajtásokon belül, ahol a folyamatos égetési ciklusok során a tengely hossza mentén bekövetkező hőtágulás megköveteli, hogy a membránszerelvények korrigáljanak a működés során fokozatosan kialakuló elmozdulást.

Az energiatermelő létesítmények, beleértve a hő- és vízerőműveket, membrános tengelykapcsolókat használnak közbenső tengelyekkel, hogy a turbinákat az erőmű elrendezésén belül egymástól rögzített távolságra elhelyezett generátorokhoz kössék. A vízkezelő és öntözőszivattyús berendezések is alkalmazzák ezt a tengelykapcsoló-típust, ahol a szivattyú és a motor elhelyezését szerkezeti vagy karbantartási hozzáférési követelmények választják el egymástól, lehetővé téve a nyomaték áthaladását a résen, miközben a membránszakaszok kezelik az ebből eredő eltéréseket az egyes csatlakozási pontokon.

Mit kell felülvizsgálni ennek a tengelykapcsoló típusnak a kiválasztása és felszerelése előtt?

A kiválasztás a csatlakoztatott berendezés nyomaték- és fordulatszám-követelményeinek a tengelykapcsoló névleges teljesítményéhez viszonyított ellenőrzésével kezdődik, valamint a tényleges beépítési fesztáv mérésével, hogy a közbenső tengelyhossz helyesen adható meg a kérdéses hajtásrendszerhez. A tengelyfurat átmérőjének és a reteszhorony méreteinek mind a meghajtó, mind a hajtott oldalon pontosan meg kell felelniük a tengelykapcsoló agyaknak, mivel a rosszul felszerelt csatlakozás vibrációt okozhat, függetlenül attól, hogy maga a membránszerelvény milyen alkalmas az adott alkalmazásra.
