A szilva alakú elasztikus tengelykapcsoló szerkezeti tervezési jellemzői

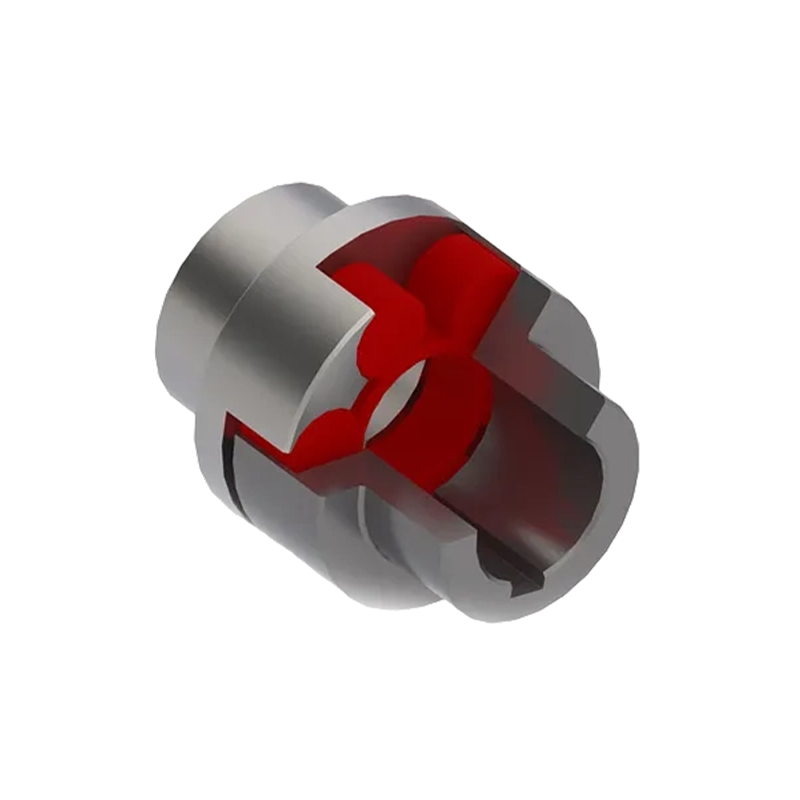

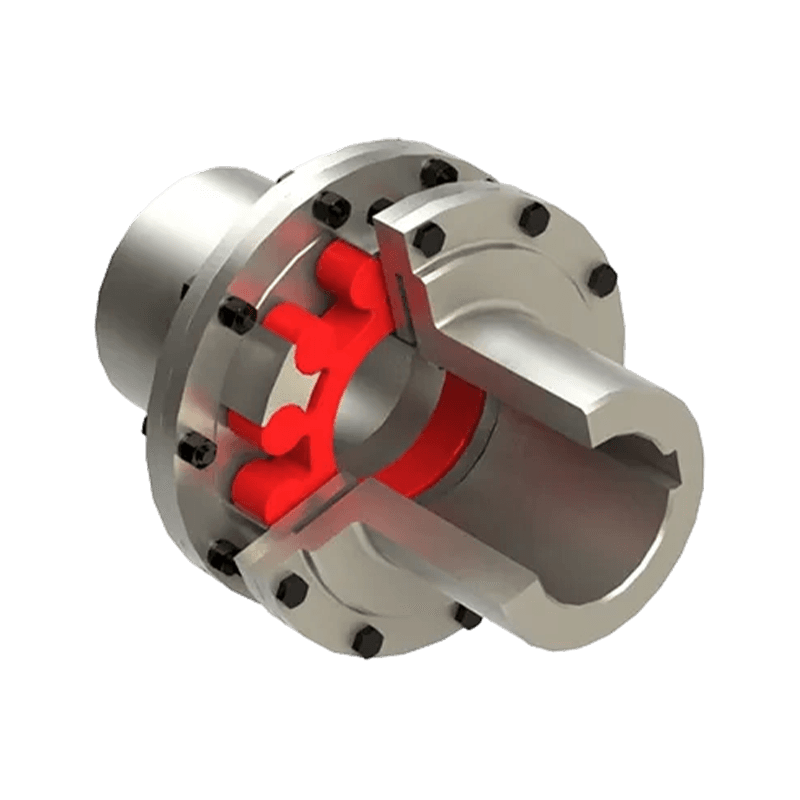

A tervezés a szilva alakú rugalmas tengelykapcsoló a stabil nyomatékátvitelre, a rezgéscsökkentésre és a mechanikai működés során a tengelyeltérések kezelésére való képességre összpontosít. A szerkezet jellemzően két precíziósan megmunkált fémagyból és egy többkaréjos szilva- vagy csillagelem alakú elasztomer betétből áll. Ez a tervezési koncepció szorosan kapcsolódik a működési elvéhez Pofa-csatlakozó és pókcsatlakozó , ahol a két agy közé helyezett rugalmas elem elnyeli az ütéseket és lehetővé teszi az enyhe mozgást működés közben. Az elasztomer betét az agyak pofái közé van beépítve, lehetővé téve a torziós rugalmasságot, miközben megőrzi az erős nyomatékátviteli hatékonyságot. A szilvabetét geometriája elosztja a feszültséget több érintkezési felület között, megakadályozva ezzel a forgás közbeni helyi erőkoncentrációt. Amikor a nyomatékot a tengelykapcsolón keresztül továbbítják, az elasztomer enyhén összenyomódik a pofa résein belül, elnyeli az energiaingadozásokat és simítja az erőátviteli folyamatot. Ez a szerkezeti megközelítés javítja a működési stabilitást és csökkenti a vibrációt a csatlakoztatott gépeken. Ezenkívül a kialakítás csökkenti a fém-fém érintkezést, ami minimálisra csökkenti a zajt és a mechanikai kopást a hosszú távú működés során.

A Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. a számítógéppel segített mérnöki elemzést integrálja tengelykapcsolóink ​​szerkezeti fejlesztésébe. Digitális modellezéssel és mechanikai szimulációval elemezzük a rugalmas pókelem deformációs mintázatait, és értékeljük a nyomatékterhelés alatti feszültségeloszlást. Ez az eljárás lehetővé teszi mérnökeink számára, hogy finomítsák a szilva alakú betét profilját, így a tengelykapcsolónk egyenletes rugalmasságot és szerkezeti egyensúlyt tart fenn működés közben. A moduláris felépítés elve azt is lehetővé teszi, hogy a tengelykapcsoló alkalmazkodjon a különböző tengelyméretekhez és nyomatékszintekhez. A kerékagy méreteinek és az elasztomer keménységének beállításával a Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. szilva alakú rugalmas tengelykapcsolókat gyárt, amelyek hasonlóan működnek a fejlett pofa- és pókcsatlakozó-rendszerekhez, miközben megőrzik a magas hatékonyságot az ipari alkalmazások széles körében, beleértve a bányászatot, kohászatot, vízügyi berendezéseket és kikötői gépeket.

Az anyagválasztás közvetlenül befolyásolja a szilva alakú rugalmas tengelykapcsoló szerkezeti teljesítményét és tartósságát. Az agyak jellemzően nagy szilárdságú ötvözött acélból vagy szénacélból készülnek, megfelelő merevséget biztosítva ahhoz, hogy deformáció nélkül ellenálljanak a nagy nyomatékú terheléseknek. A hőkezelési eljárások javítják a felületi keménységet és a fáradtságállóságot, lehetővé téve az agyak méretpontosságának megőrzését folyamatos forgás közben. A Jaw Coupling és Spider Coupling rendszerekben alkalmazott tervezési elvek itt is érvényesek, ahol a merev agyszerkezet egy rugalmas elasztomer elemet támogat, amely elnyeli az ütéseket és a vibrációt. Az elasztomer betét, amelyet általában pók elemnek neveznek, a rugalmasságért felelős központi elem. Az ehhez a pókhoz használt anyagnak egyensúlyban kell lennie a rugalmasság, a szakítószilárdság és a fáradásállóság között. Ha az anyag túl puha, a nyomatékátvitel hatékonysága csökken; ha túl kemény, a rezgéselnyelés korlátozottá válik. A mérnököknek ezért megfelelő Shore-keménységű elasztomereket kell kiválasztaniuk, hogy megfeleljenek az üzemi nyomaték követelményeinek. Az olyan anyagokat, mint a poliuretán vagy a speciális szintetikus gumi, gyakran használnak kopásállóságuk, olajterhelésük és hőmérséklet-ingadozásuk miatt.

A Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. átfogó anyagvizsgálatot végez az egyenletes teljesítmény biztosítása érdekében. A laboratóriumi vizsgálat magában foglalja a szakítószilárdság értékelését, a nyomószett mérését, a dinamikus kifáradás vizsgálatát és a termikus öregedés elemzését. Ezek a tesztek megerősítik, hogy az elasztomer pók megőrzi rugalmasságát több millió forgási ciklus során repedés vagy maradandó deformáció nélkül. Az agy anyaga és a pókanyag közötti kölcsönhatás szintén befolyásolja a tengelykapcsoló általános hatékonyságát. A fémpofáknak sima és pontos érintkezési felülettel kell rendelkezniük, hogy a pókelem egyenletesen összenyomhasson nyomatékátvitel közben. Az optimalizált anyagkombinációk révén a Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. biztosítja, hogy szilva alakú elasztikus tengelykapcsolóink ​​az ipari erőátvitelben széles körben használt kiváló minőségű pofás tengelykapcsoló- és pókcsatlakozó-rendszerekhez hasonló teljesítményt nyújtsanak. Ez a kiegyensúlyozott anyagkialakítás lehetővé teszi, hogy tengelykapcsolóink ​​megbízhatóan működjenek olyan igényes környezetben, mint a bányászati ​​berendezések, kohászati ​​gépek, emelőrendszerek és vízkezelő létesítmények.

A szilva alakú elasztikus tengelykapcsoló jelentős szerkezeti jellemzője, hogy képes a tengelyeltérések kezelésére, miközben fenntartja a hatékony nyomatékátvitelt. A gép beszerelése vagy hosszú távú üzemeltetése során ritkán marad fenn a csatlakoztatott tengelyek közötti tökéletes igazítás. A hőtágulás, a mechanikai vibráció és a szerkezeti mozgás szöges, párhuzamos vagy tengelyirányú eltérést okozhat. A tengelykapcsoló belsejében található rugalmas pókelem kompenzálja ezeket az eltéréseket anélkül, hogy túlzott feszültséget adna át a tengelyekre vagy a csapágyakra. Ez a funkcionális koncepció tükrözi a pofa-csatlakozó és a pókcsatlakozó működési viselkedését, ahol az elasztomer pók a fémpofák között hajlik. A szilva alakú kialakítás lehetővé teszi a terhelés alatti szabályozott deformációt, lehetővé téve a tengelykapcsoló számára, hogy elnyelje a beállítási eltéréseket, miközben továbbra is simán továbbítja a forgó mozgást. A pók több lebenye elosztja a torziós feszültséget több érintkezési pont között, megakadályozva a helyi fáradtságot.

Szögeltérés akkor fordul elő, ha a két tengely enyhe szögben metszi egymást, nem pedig egyenes vonalat alkot. Ebben a helyzetben a pókelem oldalirányban meghajlik, amikor az agyak forognak, megakadályozva, hogy a hajlítási feszültség elérje a tengelyeket. Párhuzamos eltolódás akkor fordul elő, ha a tengelyek párhuzamosak maradnak, de oldalirányban eltolódnak. Az elasztikus pók elnyeli ezt az elmozdulást a pofa résein belüli összenyomás és tágulás révén. Az elasztomer betét enyhe összenyomódása révén az axiális eltolódás, amely a hosszú tengelyes rendszerekben a termikus növekedés miatt fordulhat elő. A Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. végeselem-elemző és forgásvizsgáló berendezést használ a tengelykapcsolók eltolódási tűrésének értékelésére. Ezek a tesztek a torziós merevséget, a szöghajlékonyságot és a rezgésszinteket mérik szimulált üzemi körülmények között. Mérnöki csapatunk beállítja a pók geometriáját és az anyag keménységét, hogy optimalizálja a rugalmasságot, miközben megtartja a nyomatékkapacitást. Ezzel a tervezési megközelítéssel a Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. szilva alakú elasztikus tengelykapcsolókat gyárt, amelyek megbízhatóan kompenzálják az eltolódást, hasonlóan a modern ipari berendezésekben használt fejlett állkapocs- és pókcsatlakozó-rendszerekhez.

Az ipari gépek gyakran ingadozó terhelés mellett működnek, különösen olyan berendezésekben, mint a szállítószalagok, törőgépek, szivattyúk és daruk. Ezek a gépek nyomatékugrásokat tapasztalnak indításkor, fékezéskor vagy hirtelen terhelésváltáskor. A szilva alakú rugalmas tengelykapcsoló elnyeli ezeket az ütéseket a pókbetét rugalmas deformációja révén, amely torziós ütközőként működik a két agy között. A pók elem enyhén összenyomódik, amikor a nyomaték hirtelen megnő, és a mechanikai energiát tárolja az elasztomer anyagban. A terhelés stabilizálódásával az anyag fokozatosan visszanyeri eredeti formáját, szabályozott módon szabadítja fel a tárolt energiát. Ez a folyamat csökkenti a hirtelen mechanikai igénybevételt és simítja az erőátviteli folyamatot. Ugyanezt az elvet széles körben alkalmazzák a Jaw Coupling és Spider Coupling kialakításokban, ahol a pók elem csillapító interfészként szolgál a fém agyak között.

A többkaréjos szilvaforma javítja a rezgéselnyelést azáltal, hogy a nyomóerőket egyenletesen oszlatja el a betéten. Ahelyett, hogy az erőt egyetlen felületre koncentrálnák, minden lebeny részt vesz a torziós ingadozások elnyelésében. Ez a kialakítás csökkenti a vibráció amplitúdóját és korlátozza a forgó gépek által keltett zajt. A Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. dinamikus vizsgálóberendezéssel értékeli a csillapítási teljesítményt, amely méri a rezgésszintet, a nyomaték ingadozási reakcióját és a forgási stabilitást. Mérnökeink elemzik, hogy a különböző elasztomer keménységi szintek hogyan befolyásolják a rezgéscsökkentést és a nyomatékátvitel hatékonyságát. Ezeknek a teszteknek az eredményei adnak útmutatást a különböző iparágakban alkalmazható pókbetétek tervezésében. Például a lágyabb elasztomerek nagyobb csillapítási kapacitást biztosítanak a szivattyúk és kompresszorok számára, míg a keményebb anyagok nagyobb nyomatékkapacitást biztosítanak a nagy teherbírású bányászati ​​gépek számára. Az optimalizált pókgeometria és a tartós agyszerkezet kombinálásával a Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. szilva alakú elasztikus tengelykapcsolókat fejleszt ki, amelyek hatékonyan teljesítenek az igényes ipari környezetben, miközben ugyanazokkal a mechanikai előnyökkel rendelkeznek, mint a fejlett pofa- és pókcsatlakozó-megoldásokban.

A szilva alakú rugalmas tengelykapcsoló szerkezeti felépítése lehetővé teszi a moduláris konfigurációt, lehetővé téve a tengelykapcsoló alkalmazkodását a különböző gépméretekhez és működési követelményekhez. A tengelykapcsoló két agyból és egy kivehető pókbetétből áll, így a karbantartás és a csere egyszerű. Ez a moduláris felépítés hasonló a pofás tengelykapcsoló vagy pókcsatlakozó szerkezetéhez, ahol az elasztomer elem a fémagyoktól függetlenül cserélhető. A különböző géprendszerek eltérő nyomatékkapacitást és tengelyátmérőt igényelnek. A moduláris tengelykapcsoló-konstrukció lehetővé teszi a mérnökök számára, hogy a megfelelő agyméretet válasszák, miközben változó keménységű elasztomer pókokat választanak. Ez a rugalmasság leegyszerűsíti a berendezések integrációját, és egyenletes teljesítményt biztosít a különböző alkalmazásokban. A Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. a tengelykapcsoló méretek széles skáláját gyártja a különféle iparágak támogatására. Moduláris megközelítésünk a nem szabványos berendezések testreszabott konfigurációit is támogatja. A mérnökök módosíthatják az agyfurat méreteit, a kulcshorony profilját és a pók keménységét, hogy megfeleljenek az adott működési feltételeknek.

A karbantartás hatékonysága is javul a moduláris felépítésnek köszönhetően. Ha a pók elem hosszan tartó működés után kopást tapasztal, a technikusok eltávolíthatják a régi betétet és beszerelhetnek egy újat anélkül, hogy szétszerelnék a teljes hajtásrendszert. Ez csökkenti az állásidőt és leegyszerűsíti a karbantartási eljárásokat. A méretezhető tervezési elvek révén a Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. biztosítja, hogy szilva alakú elasztikus tengelykapcsolóink ​​kompatibilisek maradjanak az ipari gépek széles skálájával, miközben megőrzik a nagy teljesítményű pofa- és pókcsatlakozó-szerelvényekre jellemző működési rugalmasságot.

A pontos gyártási folyamatok jelentős szerepet játszanak a szilva alakú rugalmas tengelykapcsoló szerkezeti teljesítményében. Az agyakat nagy méretpontossággal kell megmunkálni a csatlakoztatott tengelyek közötti igazodás fenntartásához. Bármilyen kiegyensúlyozatlanság vagy excentricitás vibrációhoz, egyenetlen pókkompresszióhoz és csökkentett élettartamhoz vezethet. A Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. fejlett gyártási létesítményeket üzemeltet, amelyek között nehéz műhelyek és CNC megmunkáló központokkal felszerelt precíziós műhelyek találhatók. Ezek a létesítmények lehetővé teszik számunkra, hogy precíz tűréssel és sima felületű tengelykapcsoló-agyakat állítsunk elő. A gyártás során az agy furatait megmunkálják, hogy pontosan illeszkedjenek a tengelyméretekhez, biztosítva a megfelelő illeszkedést és nyomatékátvitelt. A pofaprofilok is gondosan megmunkáltak, így a pókbetét egyenletesen érintkezik minden felülettel forgás közben. Ez a pontosság elengedhetetlen az állkapocs- és pókcsatlakozók gyártásánál is, ahol az egyenetlen felületek idő előtti elasztomerkopást okozhatnak.

Az összeszerelési eljárásokat gondosan ellenőrzik, hogy biztosítsák a pókbetét helyes felszerelését és az agyak biztonságos rögzítését a tengelyekhez. A beállításellenőrzés és a dinamikus kiegyensúlyozási tesztek megerősítik, hogy az összeszerelt tengelykapcsoló egyenletesen forog, túlzott vibráció nélkül. A szigorú minőség-ellenőrzési intézkedések révén a Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. egységes gyártási szabványokat tart fenn. Ez biztosítja, hogy szilva alakú elasztikus tengelykapcsolóink ​​stabil teljesítményt nyújtsanak, amely összehasonlítható a nehézipari erőátviteli rendszerekben használt megbízható Pofa- és Spider Coupling termékekkel.
