GCT a közbenső hüvelyes dob fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13013X-2018)

Name: GCT a közbenső hüvelyes dob fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13013X-2018)
Rating: 5 (99 reviews)

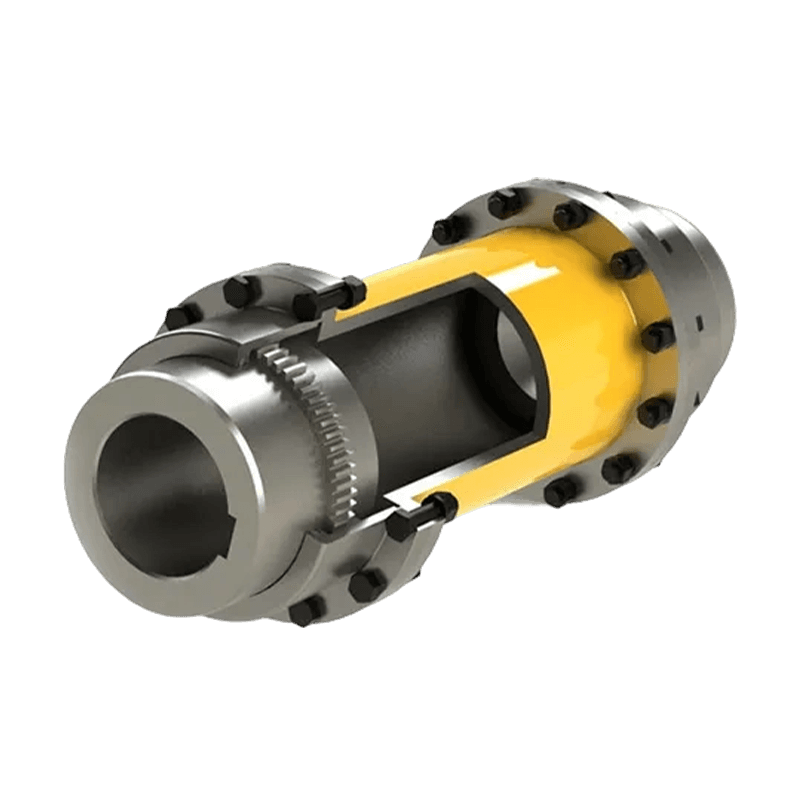

Termék áttekintése: A GCT típusú fogaskerekes tengelykapcsoló közbülső karmantyúval (standard szám: Q/YG 13013X-2018) egy precíziós tervezésű erőátviteli megoldás, amelyet a forgó tengelyek közötti mechanikai erőátvitel optimalizálására terveztek.

Rugalmas, rugalmatlan elemek nélküli tengelykapcsolóként döntő szerepet játszik a precíz és megbízható nyomatékátvitelt igénylő ipari alkalmazásokban.

Főbb jellemzők:

1. Innovatív közbenső hüvelyes dob kialakítás: Ez a kialakítás javítja a tengelykapcsoló azon képességét, hogy kompenzálja az axiális, radiális és szögeltéréseket, miközben hatékonyan csökkenti a csatlakoztatott tengelyek feszültségét, biztosítva a berendezés zavartalan működését és minimalizálja a kopást.

2. Kiváló anyagok és tartósság: A kiváló minőségű anyagokból gyártott termék kivételes tartóssággal büszkélkedhet, ellenáll a drasztikus hőmérséklet-változásoknak, a korrozív környezetnek és a nehéz körülményeknek, jelentősen meghosszabbítva az élettartamát.

3. Nagy hatékonyságú erőátvitel: precíziós tervezésű, ez a tengelykapcsoló zökkenőmentes kapcsolatot biztosít, minimálisra csökkenti a holtjátékot a pontos és megbízható nyomatékátvitel érdekében, így különösen alkalmas precíziós alkalmazásokhoz.

4. Könnyű telepítés és karbantartás: A termék kialakítása előtérbe helyezi a felhasználó könnyű kezelhetőségét, leegyszerűsítve az összeszerelési folyamatot. Karbantartási igénye rendkívül alacsony, ami hozzájárul a jobb általános költséghatékonysághoz.

5. Nagy rugalmasság és sokoldalúság: Ez a tengelykapcsoló széleskörű kompatibilitást kínál, alkalmazkodik a különböző tengelyátmérőkhöz és típusokhoz, és alkalmas különféle ipari környezetekhez.

Konfigurációs típusok: Két fő szerkezeti forma, az I-es és a II-es típus áll rendelkezésre a különböző beépítési hosszúságok és helyigények kielégítésére.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: GCC függőleges beépítési dob fogaskerekes tengelykapcsoló (Q/YG 13014X-2018)
KÖVETKEZŐ: GCP dobfogaskerék-tengelykapcsoló féktárcsával (Q/YG 13012X-2018)

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

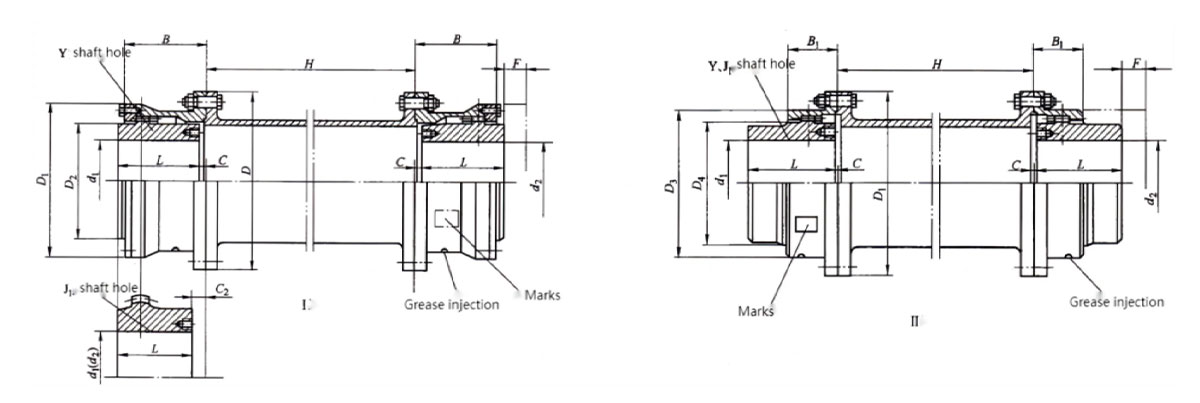

Középső hüvelyes dobfogaskerekes GCT típusú tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	Névleges nyomaték Tn/KN·m	Tengelyfurat átmérője d₁,d2	Tengelyfurat hossza L		D	D1	D₂	D₃	D4	B	B1	F	H min	C		C₂	Tömeg/kg		Tehetetlenségi nyomaték /kg·m²		Zsír/kg
			Y	J1										Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
GCT1	800	1214	32	—	122	115	98	88	60	58	50	30	75	30	—	—	5.66	4.86	0.008	0.0063	0.085	0.04
		16,18,19	42	—										20	14	—
		20,22,24	52	—										10	4	—
		25,28	62	44										3	3	18
		30,32,35,38	82	60												12
		40,42	112	84												12
GCT2	1400	22,24	52	—	150	145	118	108	77	68	52	30	80	20	4	—	9.78	7.48	0.0021	0.0016	0.09	0.06
		25,28	62	—										10	3	—
		30,32,35,38	82	60										3		16
		40,42,45,48,50,55,56	112	84
GCT3	2800	22,24	52	—	170	165	140	125	90	80	54	30	80	33	7	—	16.7	12.2	0.047	0.033	0.17	0.1
		25,28	62	—										23	3
		30,32,35,38	82	60										3		25
		40,42,45,48,50,55,56	112	84												16
		60,63	142	107
GCT4	5000	30,32,35,38	82	—	200	195	160	145	112	90	58	30	100	13	3	—	25.6	19.6	0.098	0.073	0.25	0.15
		40,42,45,48,50,55,56	112	84										3		17
		60,63,65,70,71,75	142	107
		80	172	132
GCT5	8000	30,32,35,38	82	—	225	215	180	168	128	100	63	30	100	23	3	—	35	26.1	0.175	0.126	0.35	0.22
		40,42,45,48,50,55,56	112	84										3		19
		60,63,65,70,71,75	142	107
		80,85,90	172	132
GCT6	11200	32,35,38	82	—	245	230	200	185	145	112	67	30	100	35	5	—	51.6	38	0.295	0.213	0.4	0.29
		40,42,45,48,50,55,56	112	—										5		—
		60,63,65,70,71,75	142	107												20
		80,85,90,95	172	132
		100	212	167
GCT7	16000	32,35,38	82	—	272	265	230	210	160	122	74	30	120	45	5	—	68.6	45	0.53	0.35	0.6	0.44
		40,42,45,48,50,55,56	112	—										15		—
		60,63,65,70,71,75	142	107										5		20
		80,85,90,95	172	132
		100110	212	167
GCT8	22400	55,56	112	—	290	272	245	225	176	136	81	30	120	29	5	—	79.5	55.8	0.71	0.46	0.75	0.55
		60,63,65,70,71,75	142	107										5		34
		80,85,90,95	172	132												20
		1.0011E 11	212	167
GCT9	28000	65,70,71,75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80,85,90,95	172	132												28
		100,110,120 125	212	167
		130 140	252	202
GCT10	45000	75	142	一	355	340	300	280	225	165	98	30	155	28	5	—	158.8	121.8	1.87	1.54	1.3	0.9
		80,85,90,95	172	132										5		38
		100,110,120 125	212	167												28
		130 140,150	252	202
		160	302	242
GCT11	63000	85,90,95	172		412	385	345	325	256	180	112	40	175	15	8	—	216.6	169.6	3.71	2.82	1.6	1.23
		100,110,120 125	212	167										8		32
		130 140,150	252	202
		160,170,180	302	242
GCT12	90000	120,125	172	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130 140,150	212	202												32
		160,170,180	252	242
		190 200	302	282
GCT13	125000	140 150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160,170,180	302	242												32
		190 200,220	352	282
GCT14	180000	160,170,180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190 200,220	352	282												10
		240.250.260	410	330
GCT15	250000	160,170,180	302	242	580	—	488	—	400	280	—	50	240	10	—	43	684.5	—	25.25	—	5	—
		190 200,220	352	282												32
		240.250.260	410	330												10
		280	470	380
GCT16	315000	180	302	242	650	—	560	—	440	300	—	50	240	12	—	63	948.2	—	43.7	—	7	—
		190 200,220	352	282												32
		240.250.260	410	330												12
		280 300	470	380
GCT17	400000	200 220	352	282	690	—	600	—	460	325	—	50	280	12	—	48	1059	—	57.37	—	8	—
		240.250.260	410	330												12
		280 300,320	470	380
GCT18	500000	220	352	282	750	—	650	—	510	350	—	60	280	12	—	73	1399	—	59.37	—	10	—
		240.250.260	410	330												12
		280 300,320	470	380
		340 360	550	450
GCT19	630000	240.250.260	410	330	775	—	690	—	595	372	—	60	350	12	—	12	1544	—	110.2	—	11	—
		280 300,320	470	380
		340 360,380	550	450
GCT20	800000	260	410	330	825	—	730	—	580	392.5	—	60	350	14		14	2099	—	166.1	—	13	—
		280 300,320	470	380
		340 360,380	550	450
		400	650	540
GCT21	900000	280 300,320	470	380	925	—	825	—	620	405	—	60	350	14	—	14	2482	—	244.7	—	20	—
		340 360,380	550	450
		400 420 440	650	540
GCT22	1000000	320	470	380	950	—	850	—	665	410	—	60	400	14	—	14	2797	—	299.2	—	26	—
		340 360,380	550	450
		400 420 440,450,460	650	540
GCT23	1120000	360,380	550	450	1030	—	900	—	710	440	—	60	400	14	—	14	3183	—	388.8	—	29	—
		400 420 440,450,460,480,500	650	540
GCT24	1400000	380	550	450	1060	—	925	—	730	450	—	70	400	16	—	16	3801	—	482	—	32	—
		400 420 440,450,460,480,500	650	540
		520	800	680

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China GCT a közbenső hüvelyes dob fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13013X-2018) Manufacturers and GCT a közbenső hüvelyes dob fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13013X-2018) Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Főbb termékeink a fogazott tengelykapcsoló, rugalmas hüvelyes oszlopcsapos tengelykapcsoló, rugalmas oszlopcsapos tengelykapcsoló, fogaskerekes tengelykapcsoló rugalmas csappal, univerzális tengelykapcsoló, gumiabroncs tengelykapcsoló, pofás tengelykapcsoló, csillagtengelykapcsoló, membrános tengelykapcsoló, dobos tengelykapcsoló és rácsos tengelykapcsoló, Oldham tengelykapcsoló, láncos tengelykapcsoló, GL típusú tengelykapcsoló és karimás tengelykapcsoló biztonsági tengelykapcsoló és így tovább. Cégünk különféle nem szabványos tengelykapcsoló-tervezést és gyártást is vállal.
Az új műhely körülbelül 16463,52 m² területet foglal el. nehézműhely 5500 m2, Precíziós műhely 4600 m², irodaház és tornaterem 2000 m2, Ebédlő 500 m², Raktár 1000 m², Utak, zöldítés, parkolók 3563 m2.

Továbbiak megtekintése

Hírek és események

HÍREK FRISSÍTÉS

2026.10.23
Elasztomer pofa tengelykapcsolók: tervezés, kiválasztás és karbantartás magyarázata
Az elasztomer pofás tengelykapcsolók több mint egy évszázada kötik össze a...
2026.10.19
Új precíziós csiszológép házon belül | Furatfelület kikészítése ≤ Ra0,5μm, kúpos érintkezési arány ≥90%
Precíziós megmunkálási kapacitásunk fejlesztése érdekében egy új, nagy pontos...
2026.10.16
Lemezcsatolási útmutató: Membrános csatolás típusai, kiválasztása és telepítése
Kérj meg három mérnököt, hogy magyarázzák el a különbséget a membrán...
2026.10.09
Egyedi tengelykapcsoló-gyártó egyedi tengelytengelykapcsoló-tervezéshez és -gyártáshoz
A legtöbb tengelykapcsoló kívülről egyszerűnek tűnik: két agy, közöttük eg...
2026.10.02
Merev tengely tengelykapcsoló típusok: hüvely, bilincs, karima és gyűrűs kialakítások magyarázata
Merev tengelykapcsolók egy feladatot rendkívül jól végeznek: két ...
2026.09.30
A vékony nitridált rétegek keménységének mérése: Miért az UCI ultrahangos keménységmérők az iparági szabványok
A nitridálás a gépgyártás, a precíziós formák és az alkatrészek megmunkálása ...

Üzemi berendezések

GYÁRI TÚRA

GCT a közbenső hüvelyes dob fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13013X-2018) Wholesale

GCT a közbenső hüvelyes dob fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13013X-2018)

GAZ a közbenső tengely dobos fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 12007X-2018)

GCJ a közbenső tengely dobfogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 13015X-2018)

GBZ A közbenső tengely dobfogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 11002X-2018)

GBD motortengely hosszabbító dob fogaskerekes tengelykapcsoló (Q/YG 11003X-2018)

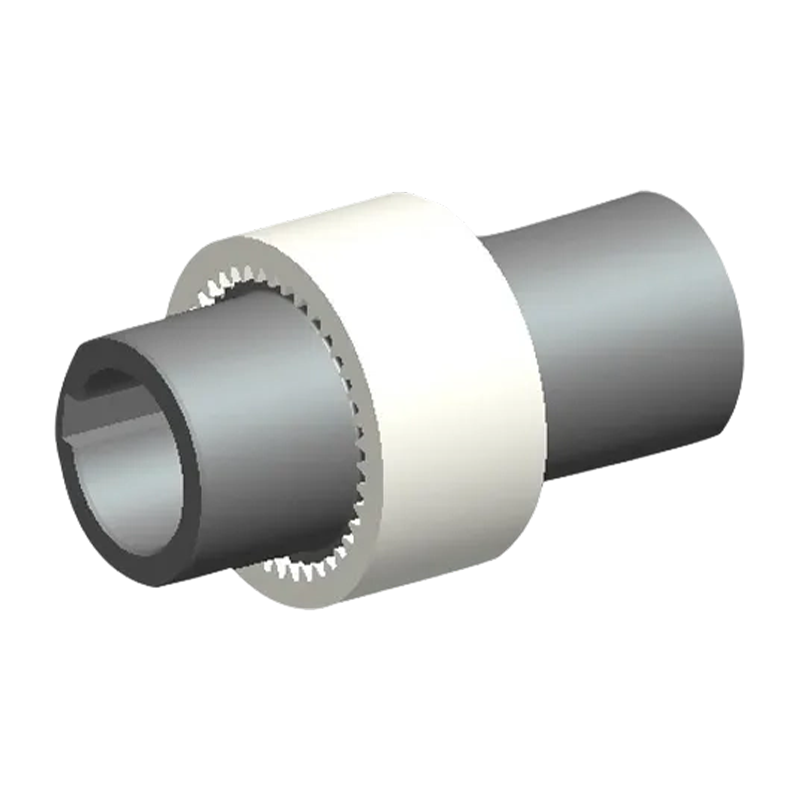

NC nylon belső fogaskerék gyűrűs dob fogaskerekes tengelykapcsoló (Q/YG14021X-2018)
