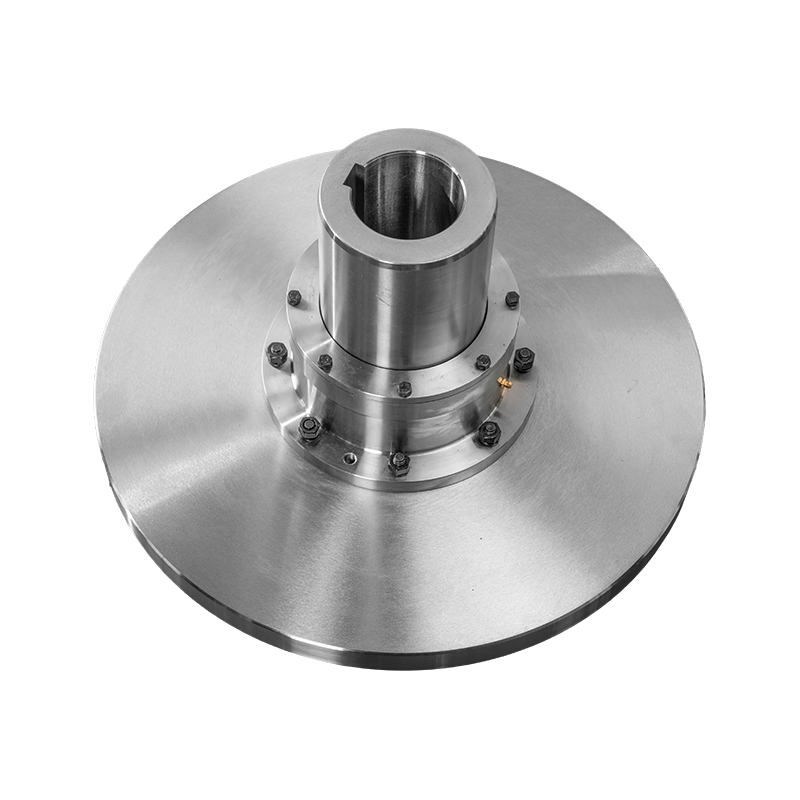

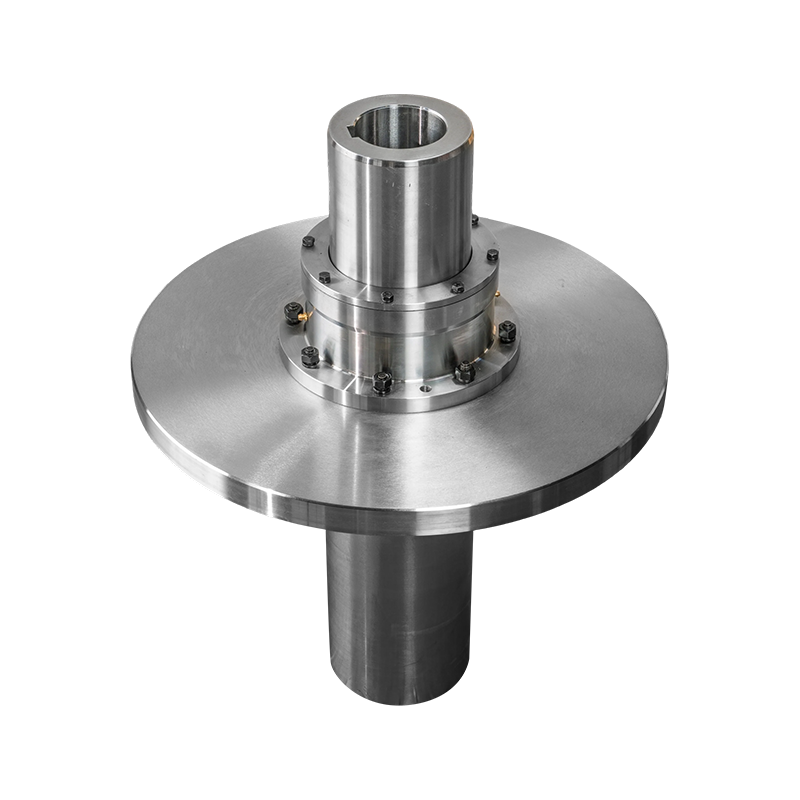

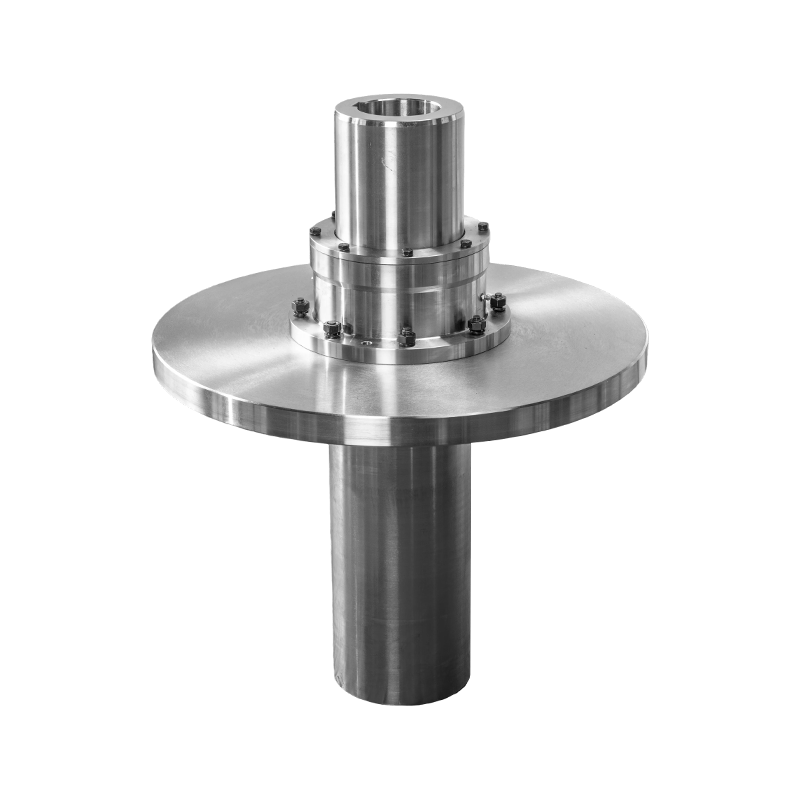

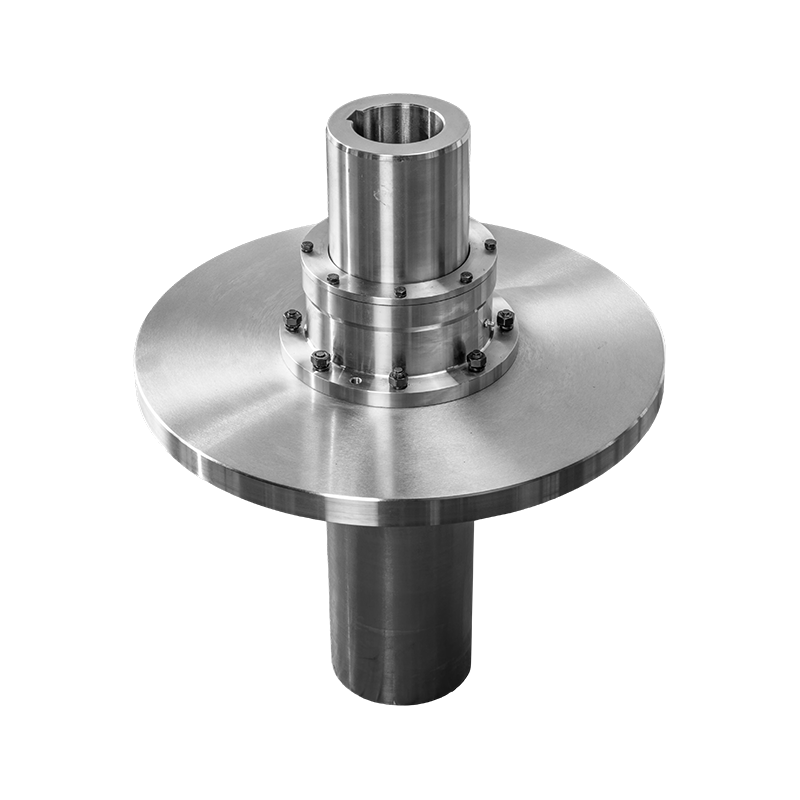

GCP dobfogaskerék-tengelykapcsoló féktárcsával (Q/YG 13012X-2018)

Termék áttekintése: A GCP típusú dobfogaskerekes féktárcsás tengelykapcsoló (standard: Q/YG 13012X-2018) a modern erőátviteli technológia magas fokú integrációját képviseli. Integrálja a nagy teherbírású dobfogaskerekes átviteli technológiát a tárcsafék funkcióval. Ez a hibrid kialakítás nemcsak rendkívül hatékony erőátvitelt biztosít, hanem fokozott biztonságot és precíz vészleállítási képességet is biztosít az összetett ipari energiarendszerek számára.

Alapvető funkciók és előnyök:

1. A sebességváltó és a fékezés kettős integrációja: Ez a termék egyetlen alkatrészen belül teljesíti az erőátviteli és a vészfékezési funkciókat. Ez az integrált megoldás jelentősen optimalizálja a helykihasználást és leegyszerűsíti a telepítést különféle ipari környezetben.

2. Kiváló teherbírás és nyomatékkapacitás: A dob fogaskerekes szerkezetében rejlő előnyöket kihasználva ez a sorozat rendkívül nagy nyomatéksűrűséggel büszkélkedhet, és könnyedén megfelel a folyamatos nagy terhelés mellett működő nehézgépek szigorú követelményeinek.

3. Precíz mozgásvezérlés: A beépített féktárcsa lehetővé teszi a kezelők számára, hogy pontosan szabályozzák a gép forgó mozgását, biztosítva az energiarendszer gyors és biztonságos reakcióját, legyen szó akár normál működés közbeni sebességszabályozásról, akár azonnali fékezésről vészhelyzetekben.

4. Nagy megbízhatóság extrém körülmények között: Az egész gép robusztus szerkezete és kiváló minőségű anyagai kifejezetten zord ipari környezetekhez lettek tervezve. Tartóssága rendkívül alacsony karbantartási gyakoriságot biztosít a hosszú távú működés során, nagymértékben javítva a rendszer üzemidejét és az általános termelékenységet.

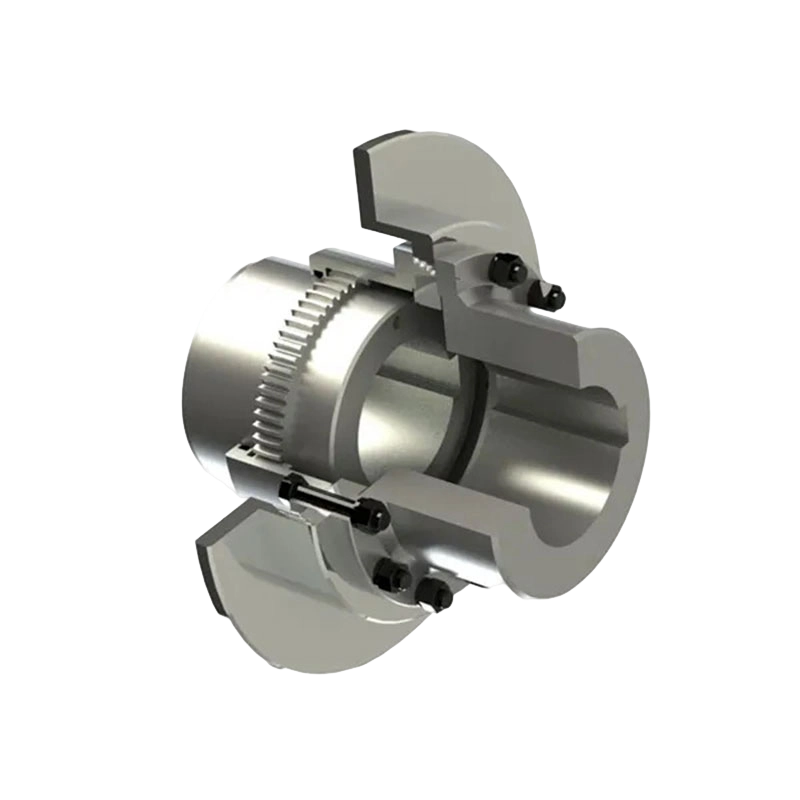

Működési elv: Normál üzemi körülmények között a tengelykapcsoló hatékonyan továbbítja a nyomatékot a két tengely között a precíz, dob alakú fogaskerekes kapcsolás révén, biztosítva a zökkenőmentes erőáramlást. Amikor a rendszer leállítási parancsot kap vagy vészhelyzetbe kerül, a féktárcsa közbelép, és a súrlódás révén erőteljes fékezőnyomatékot generál, aminek következtében a forgó részek gyorsan és ellenőrzött módon lassulnak, amíg teljesen meg nem állnak.

Főbb műszaki adatok: A GCP sorozat különféle modelleket kínál (GCP1-től GCP14-ig), hogy megfeleljen a különféle nyomatékkövetelményeknek:

1. Névleges nyomaték (T _n ): 800 N·m és 180 000 N·m közötti széles tartományt fed le.

2. Megengedett fordulatszám ([n]): Akár 4000 ford./perc (modelltől függően).

3. A féktárcsa műszaki adatai (D ₀ ): Különféle szabványos tárcsaátmérőket kínál 315 mm-től 1000 mm-ig.

4. Tengelylyuk-illesztés: Támogatja a különféle tengelylyuk-csatlakozási típusokat, mint például az Y, J1 és Z1, a tengelyátmérők széles skálájához alkalmazkodva.

Ipari alkalmazási forgatókönyvek:

1. Nehézipari gépek: Például aprítók, nagy keverők és extruderek, amelyek megbízható átvitelt és vészhelyzeti biztonsági védelmet igényelnek.

2. Anyagmozgató rendszerek: Szállítószalagokban, csörlőkben és darukban használják a precíz terhelésszabályozás érdekében.

3. Bányászati ​​berendezések: Kiválóan teljesít a bányászati ​​szállítórendszerekben és kotrógépekben extrém környezetben.

4. Tengeri propulziós rendszerek: motorok és kardántengelyek összekapcsolására szolgál, integrálva a vészfékező funkciókat a működési rugalmasság és biztonság fokozása érdekében.

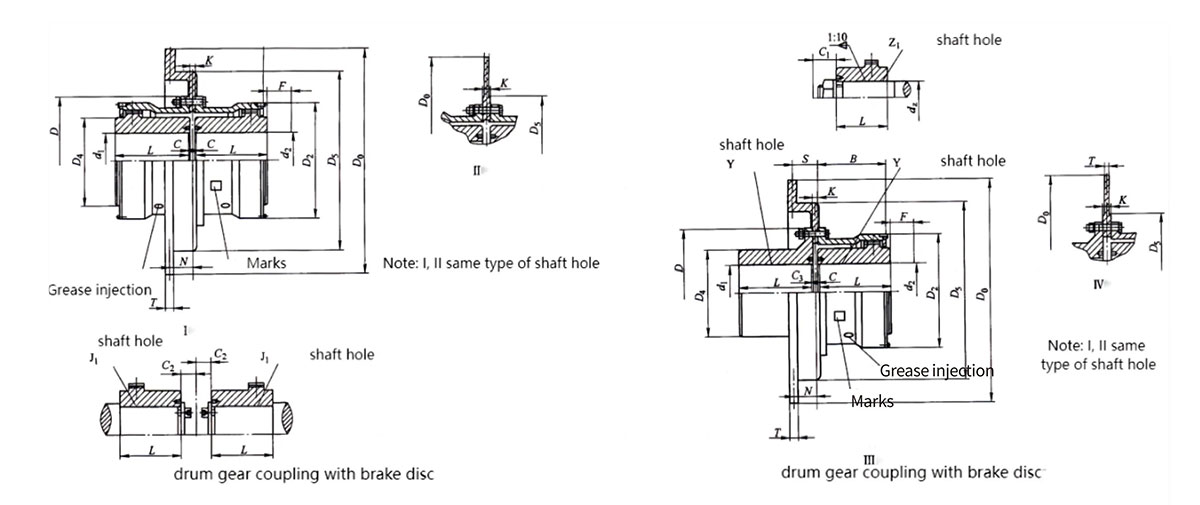

A szerkezeti tervezés jellemzői: Ez a termék patronos féktárcsa szerkezettel rendelkezik, és külön olajbefecskendező nyílással van felszerelve az egyszerű kenés-karbantartás érdekében a fő test szétszerelése nélkül. A féktárcsa vastagságát, eltolását és beépítési méreteit aprólékosan kiszámították, hogy biztosítsák a pontos illeszkedést a különböző tárcsafék-modellekhez.
