A rugalmas csapos tengelykapcsoló előnyei és jellemzői

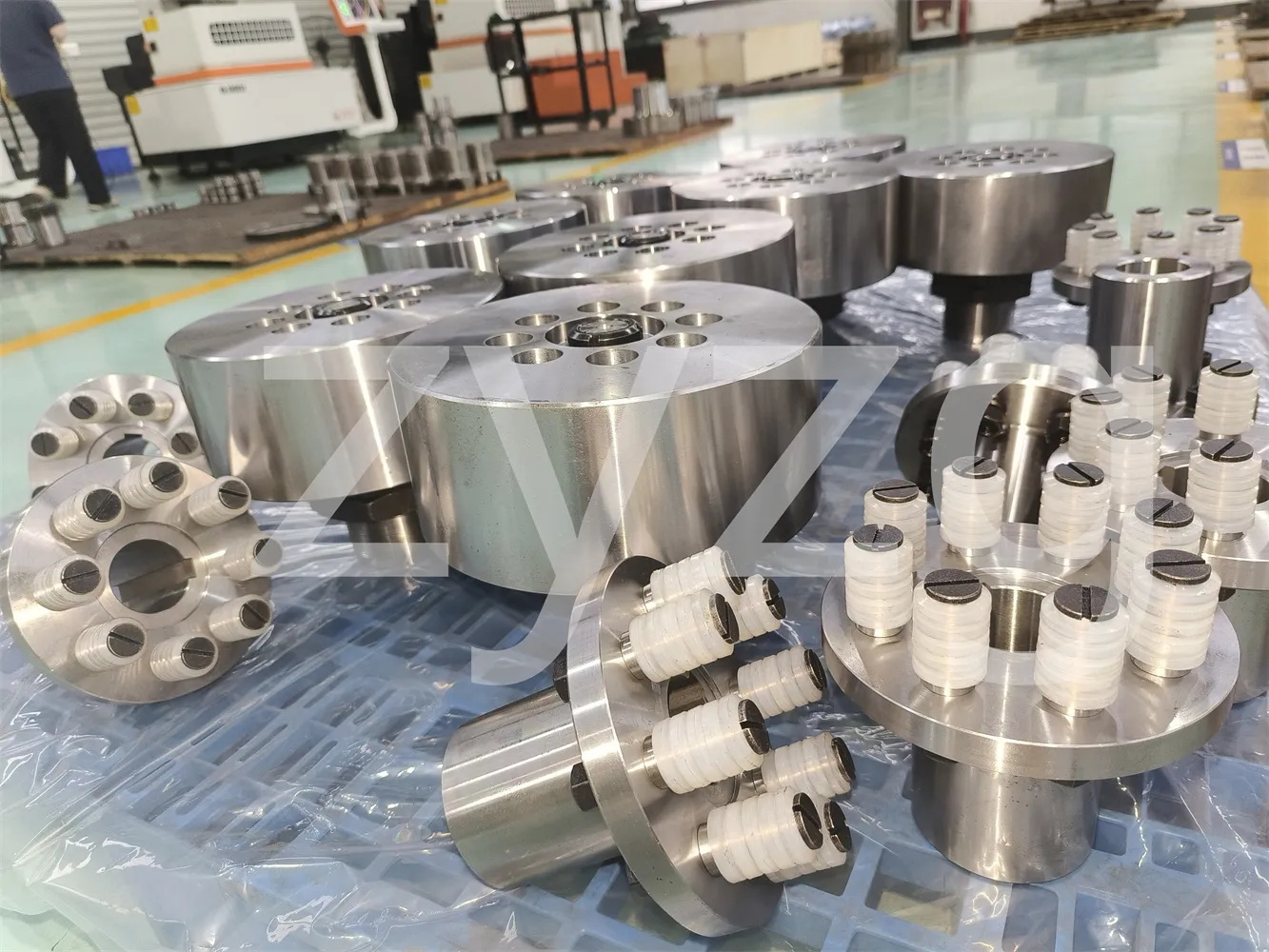

A rugalmas csapos tengelykapcsoló egy olyan eszköz, amely egy félig fém rugalmas anyagú oszlopcsapot helyez be két tengelykapcsoló karimás furataiba, ezáltal eléri a tengelykapcsoló csatlakozás felét. A rugalmas elem anyaga általában nejlon, amely képes némileg kompenzálni a két tengely eltolódását. Az elasztikus elem nyíróerő hatására működik, működési megbízhatósága gyenge, és csak kisebb megbízhatósági követelményekkel rendelkező közepes sebességű erőátviteli tengelyrendszerekhez alkalmas. Nem alkalmas magasabb megbízhatósági követelményeket támasztó munkakörülményekre. Most ismerkedjünk meg a rugalmas csapos tengelykapcsoló előnyeivel és jellemzőivel.

A rugalmas csapos tengelykapcsoló különféle koaxiális átviteli rendszerekhez alkalmas. A nyomatékot a nylonrudak keresztmetszeti nyírószilárdságával továbbítja, 160 - 160 000 N.M névleges nyomatékkal, -20 - 80 üzemi hőmérsékleti tartományban. A szerkezet egyszerű, pufferelési és rezgéscsökkentő képességekkel, valamint bizonyos tengelyeltolás kompenzációs képességgel rendelkezik. Alkalmas olyan környezetben történő használatra, ahol nem nyomják el a zajt. A megengedett korrekció mértéke 0,15 - 0,25 mm szögben van a 0,5-höz képest.

A rugalmas csapos tengelykapcsoló a következő tulajdonságokkal rendelkezik:

1. A nagy nyomatékátvitel miatt azonos nyomaték mellett gyakran kisebb a forgási átmérője, mint a fogas tengelykapcsoló, kis térfogatú és könnyű. Részben helyettesítheti a fogas tengelykapcsolót.

2. A fogas tengelykapcsolóhoz képest egyszerűbb szerkezetű, kevesebb alkatrészt tartalmaz, könnyen gyártható, és nem igényel fogaskerék-megmunkáló gépet.

3. A karbantartás kényelmes, az élettartama hosszú, és a nylon oszlopcsap cserélhető a terelőlemez eltávolításával.

4. A nylon oszlopcsap önkenő anyag, nem igényel kenést, ami nemcsak kenőolajat takarít meg, hanem megtisztítja a munkakörnyezetet is.

5. A rezgési energia csökkentése gyenge, és a zaj magas.

A rugalmas csapos tengelykapcsoló alkalmazható forgatókönyvei: A rugalmas csapos tengelykapcsoló rugalmas eleme általában nejlont használ, amely képes kis mértékben kompenzálni a két tengely eltolódását. A rugalmas elem nyíróerő hatására működik, és a működési megbízhatóság nagyon rossz. Csak közepes sebességű erőátviteli tengelyrendszerekhez alkalmas alacsonyabb megbízhatósági követelményekkel, és nem alkalmas magasabb megbízhatósági követelményeket támasztó munkakörülményekre.

A rugalmas csapos tengelykapcsoló előnyei:

1. A rugalmas csapos tengelykapcsoló nyomatékot ad át a súrlódási erőn keresztül, amelyet az oszlopcsapcsoport szorítóereje az érintkezési felületre hoz létre, összenyomva a gumi rugalmas hüvelyt. Alkalmas merev alappal, közepes és magas beépítési magasságú, kis ütési terhelésű, alacsony rezgéscsillapító igényű rendszerekbe való beépítésre kis és közepes teljesítményű tengelyrendszerekhez.

2. A rugalmas hüvely működése összenyomódik és deformálódik. A rugalmas hüvely vékony vastagsága, kis térfogata és korlátozott rugalmas deformációja miatt a rugalmas csapos tengelykapcsoló képes kompenzálni a tengelyvonal elmozdulását és rugalmasságát, de a tengelyvonal elmozdulásának megengedett kompenzációs összege kicsi, és a rugalmasság gyenge.

3. A rugalmas csapos tengelykapcsoló szerkezete egyszerű, könnyen gyártható, nem igényel kenést, nem kell fémmel szinterezni, kényelmes a rugalmas hüvely cseréje, nem szükséges a féltengelykapcsoló mozgatása, és kompenzálhatja a két tengely relatív eltolódását, valamint a vibrációs és pufferolási teljesítményt.
