ZCD típusú kúpos tengely furat rugalmas csapos fogaskerekes tengelykapcsoló (Q/YZ33007X-2018)

ZCD típusú kúpos tengely furat elasztikus csapos fogaskerekes tengelykapcsoló Core Feature

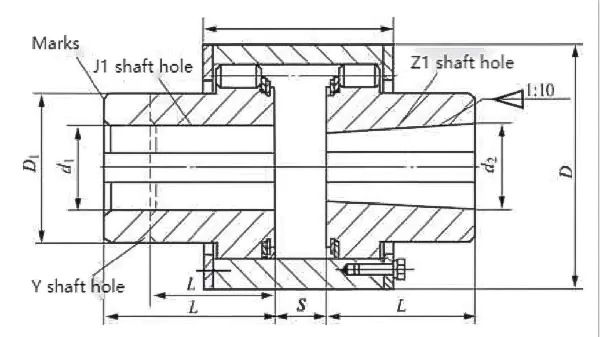

1. Kiváló kúplyuk illeszkedés: Az egyik vége egy kúpos tengelyfurat, amelyet a kúpos felület feszít meg, ami nagy igazítási pontosságot, valamint kényelmes be- és szétszerelést biztosít. Alkalmas a motor/hajtómű reduktor kúpos kimenő tengelyéhez való közvetlen csatlakoztatásra, stabil és megbízható nyomatékátvitelt biztosítva.

2. Nagy teherbírású és hatékony nyomatékátvitel: A névleges nyomatéktartomány széles (több százezer N·m-ig), kisebb fordulási átmérővel, kisebb térfogattal és kisebb tömeggel azonos nyomaték mellett, ami részben helyettesítheti a fogas típusú tengelykapcsolót.

3. Háromdimenziós kompenzációs képesség: A rugalmas csap és a foghorony kiegyenlítheti az axiális (körülbelül 1,5–2,5 mm), radiális (körülbelül 0,3–0,6 mm) és szögletes (körülbelül 0,5°) eltéréseket, alkalmazkodva a szerelési hibákhoz és az üzemi körülmények deformációjához.

4. Karbantartásmentes és alacsony zajszint: A nylon csap önkenő, nem igényel további kenést, tiszta és környezetbarát； a szerkezet egyszerű, és a csap cserélhető a védőlemez eltávolításával, alacsony karbantartási költségek mellett.

5. Egyszerű szerkezet és könnyű gyártás: Kevés alkatrész, nincs szükség nagy pontosságú hajtómű-feldolgozásra, rövid gyártási ciklus és alacsonyabb költségek.

6. Munkakörülmények és korlátozások: A munkahőmérséklet tartománya -20 ℃ és 70 ℃ között van, közepes és nagy terhelésű, gyakori indítási-leállítási általános gépekhez alkalmas; a vibráció és a zajcsökkentés átlagos, nem alkalmas olyan alkalmakra, ahol szigorú vibráció/zajszabályozás, nagy sebesség vagy szélsőséges hőmérséklet szükséges.

7. Túlterhelés elleni védelem: Túlterhelés esetén a rugalmas csap deformálódhat vagy eltörhet, hogy megvédje a sebességváltó fő alkatrészeit (mint például a motor, a reduktor).
Összegzés

A kúpos tengelylyukkal nagy pontosságú beállítás és kényelmes össze- és szétszerelés érhető el. Ezenkívül nagy terhelésű erőátvitelt és torziót, valamint három elemes kompenzációt is kínál. Kenésmentes és könnyen karbantartható, így költséghatékony választás közepes és nagy teherbírású kúpos tengelyhosszabbító rendszerekhez.
