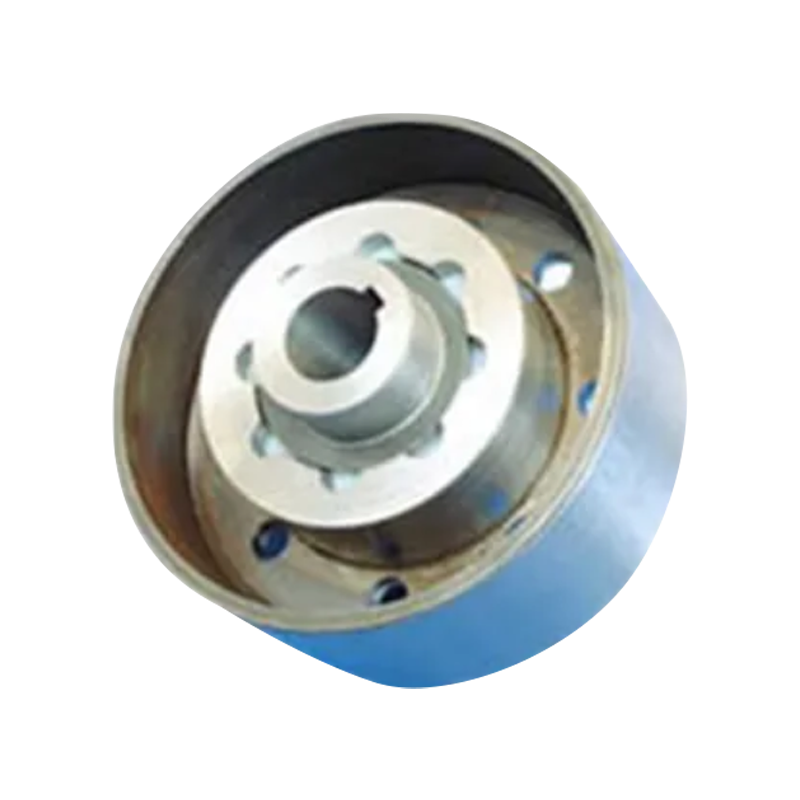

ZCL típusú rugalmas csapos tengelykapcsoló fékkerékkel (Q/YZ 33008X-2018)

Name: ZCL típusú rugalmas csapos tengelykapcsoló fékkerékkel (Q/YZ 33008X-2018)
Rating: 5 (99 reviews)

ZCL típusú rugalmas oszlopcsapos tengelykapcsoló fékkerekekkel (Q/YZ 33008X-2018) egy hatékony erőátviteli alkatrész, amelyet szigorúan a GB/T 5015 szabványnak megfelelően terveztek. Okosan integrálja az elasztikus erőátvitelt és a precíziós fékezési funkciókat, és kifejezetten olyan munkakörülményekre lett kifejlesztve, mint a daruk és szállítószalagok, amelyek gyakori indítási leállítást és megbízható fékezést igényelnek. A termék fő előnye a kiváló minőségű, önkenő tulajdonságokkal rendelkező nylon elasztikus oszlopcsapok alkalmazása, amelyek nemcsak kenésmentes működést és alacsony karbantartási költségeket biztosítanak, hanem kiváló puffervédelmet is nyújtanak az oszlopcsapok nyírási deformációja révén, amely akár 200%-os azonnali túlterhelést is kibír, és hatékonyan csökkenti a berendezés indítási pillanatának merev behatását a berendezés erőrendszerére. Szerkezeti kialakítása rendkívül kényelmes. Ha ki kell cserélni az elhasználódott alkatrészeket, a technikusoknak csak le kell szerelniük a terelőlapot, hogy gyorsan cseréljék ki az oszlopcsapot, anélkül, hogy a féltengelykapcsolót elmozdítanák, ami jelentősen csökkenti a karbantartási állásidőt. Ez a tengelykapcsoló-sorozat robusztus, többirányú elmozduláskompenzációs képességgel rendelkezik, 250 N · m és 31500 N · m közötti névleges nyomatéklefedettséggel és 6000 fordulat/perc maximális megengedett fordulatszámmal. A sebességváltó stabilitásának biztosítása mellett ideális választást kínál különféle ipari tengelyelrendezésekhez, amelyek egyensúlyban tartják a gazdaságosságot és a nagy megbízhatóságot.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: ZCD típusú kúpos tengely furat rugalmas csapos fogaskerekes tengelykapcsoló (Q/YZ33007X-2018)
KÖVETKEZŐ: ZC típusú rugalmas csapos fogaskerekes tengelykapcsoló (Q/YZ33006X-2018)

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

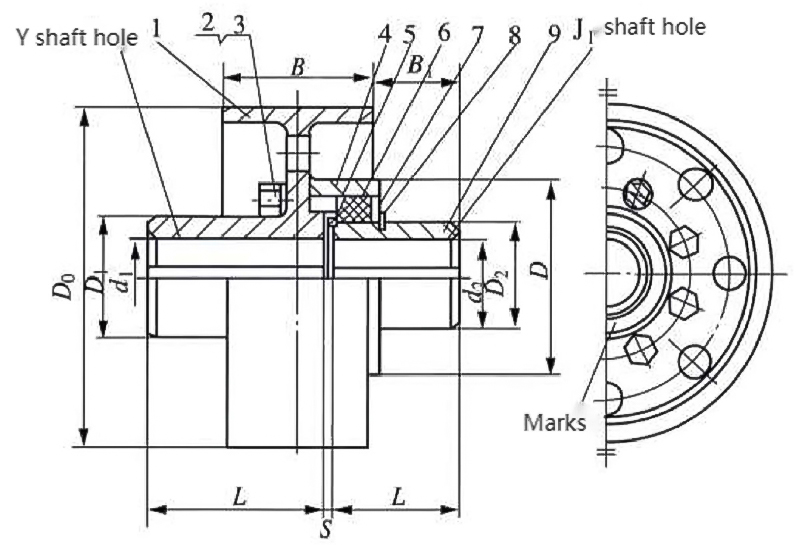

1 fékes kerék 4-hüvely 5-belső terelőlemez 6 tűs -külső rögzítő 9 – féltengelykapcsoló

ZCL típusú, fékkerékkel ellátott rugalmas csapos tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	Névleges nyomaték N•m	Megengedhető sebesség [n]/r·min⁻¹	Tengely lyuk átmérőjű d₁, d2	Tengely lyuk hossza		D₀	D1	D	D₂	B	B1	S	Pillanat a tehetetlenség I/kg•m²	mise m/kg
				Y	J1
ZCL1	250	4500	16,18,19	42		160	50	98	56	70	9	2	0.018	5.82
			20,22,24	52	38						19			6.05
			25,28	62	44						29			6.17
			30,32,35,38	82	60						49			6.64
ZCL2	630	3800	25,28,	62		200	65	124	70	85	30		0.053	11.15
			30,32,35,38	82	60						50			11.77
			40,42,45,48	112	84						80			12.04
ZCL3	1800	3000	40,42,45,48,50,55,56	112	84	250	90	166	105	105	48.5	3	0.181	28.09
			60,63,65,70	142	107						78.5		0.183	27.54
ZCL4	4500	2450	50,55,56	112	132	315	120	214	130	132	40		0.534	48.75
			60,63,65,70,71,75	142	107						70		0.543	51.69
			80,85,90	172	132						100		0.547	50.21
ZCL5	8000	1900	60,63,65,70,71,75	142	107	400	130	240	145	170	44		1.404	76.51
			80,85,90,95	172	132						74		1.413	76.25
ZCL6	11200	1500	70,71,75	142	107	500	160	280	170	210	40	4	3.812	124.65
			80,85,90,95	172	132						70		3.841	129.73
			100,110,120	212	167						110		3.865	130.61
ZCL7	18000	1200	80,85,90,95	172	132	630	190	330	200	265	42		10.674	216.43
			100,110,120,125	212	167						82		10.742	222.63
			130	252	202						112		10.753	215.03
ZCL8	25000	1050	90,95	172	132	710	220	380	220	300	35		18.96	299.01
			100,110,120,125	212	167						45		19.089	307.92
			130.140.150	252	202						85		19.156	305.42
ZCL9	31500	950	100,110,120,125	212	167	800	245	400	245	340	40	5	33.258	403.84
			130.140.150	252	202						80		33.385	405.68
			160,170,180	302	242						130		33.446	398.57

Megjegyzés:

1. A tehetetlenségi nyomaték és a tömeg kiszámítása a J/Y tengelyfurat kombináció típusa és a minimális tengelyfurat átmérő alapján történik.
2. A rövid távú túlterhelés nem haladhatja meg a névleges Tn nyomaték kétszeresét.
