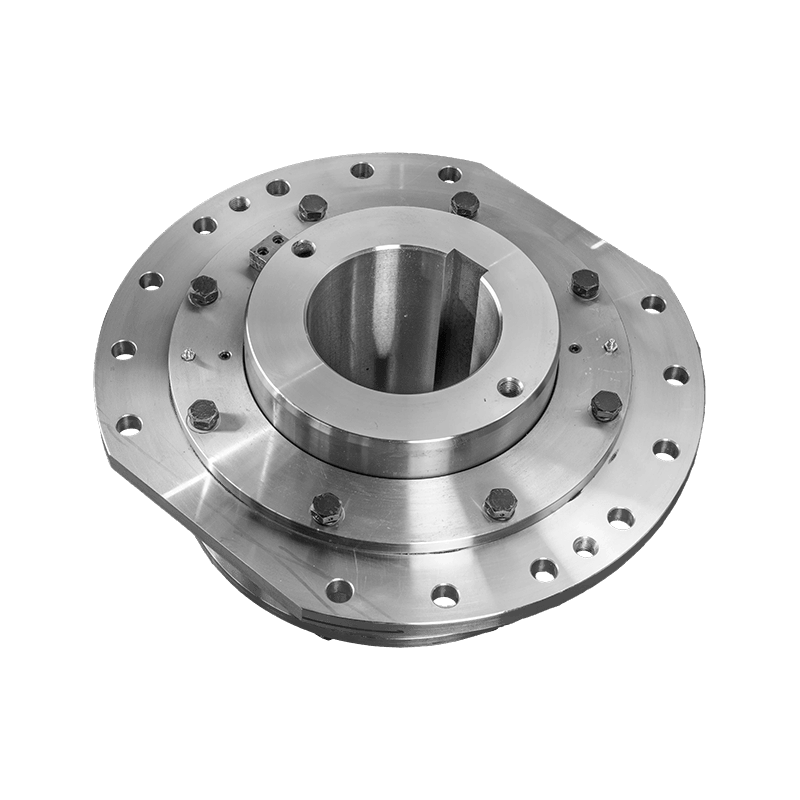

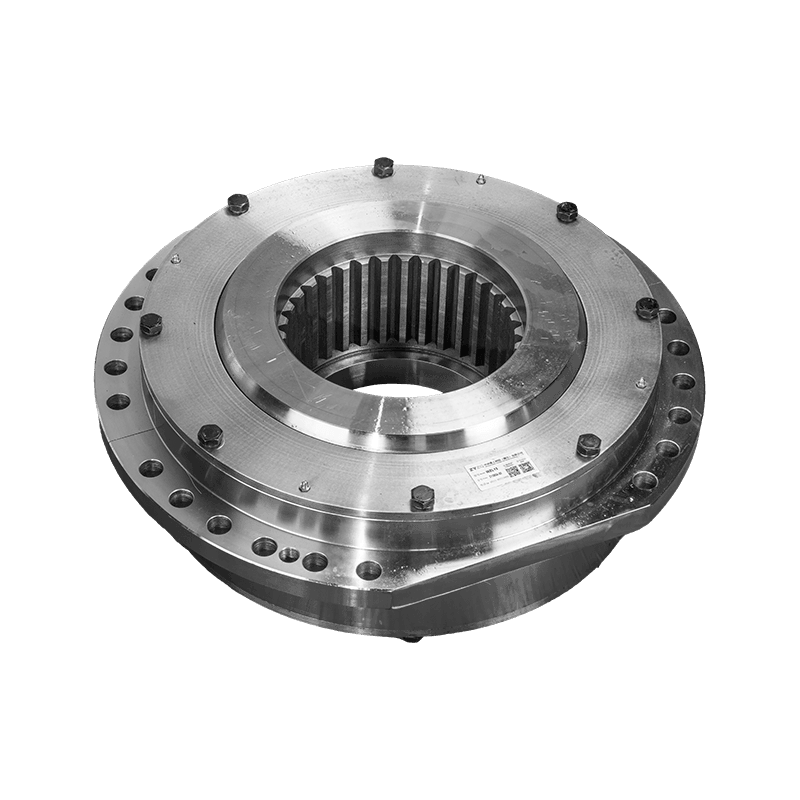

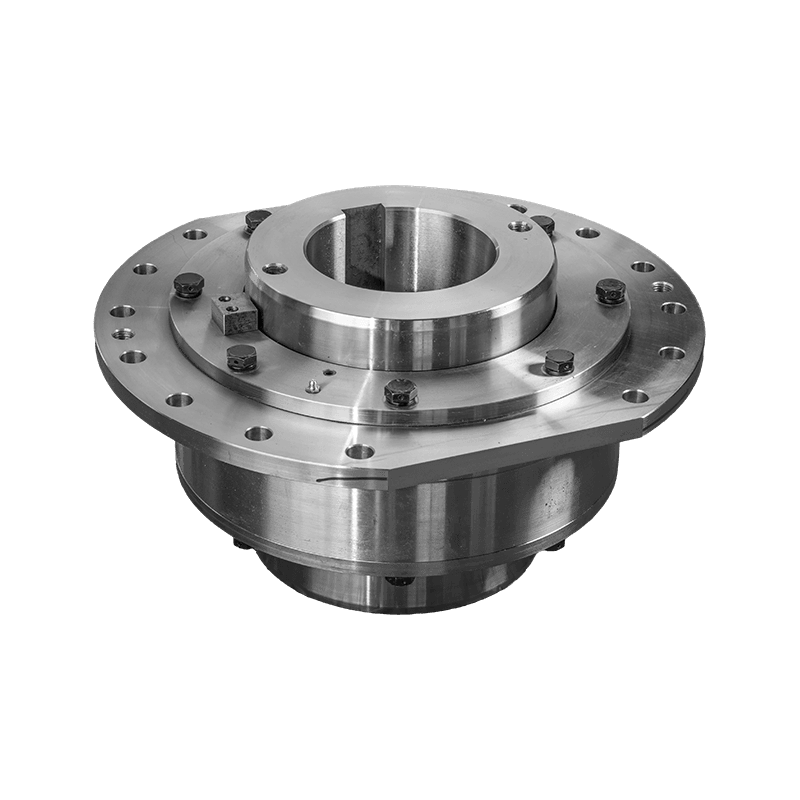

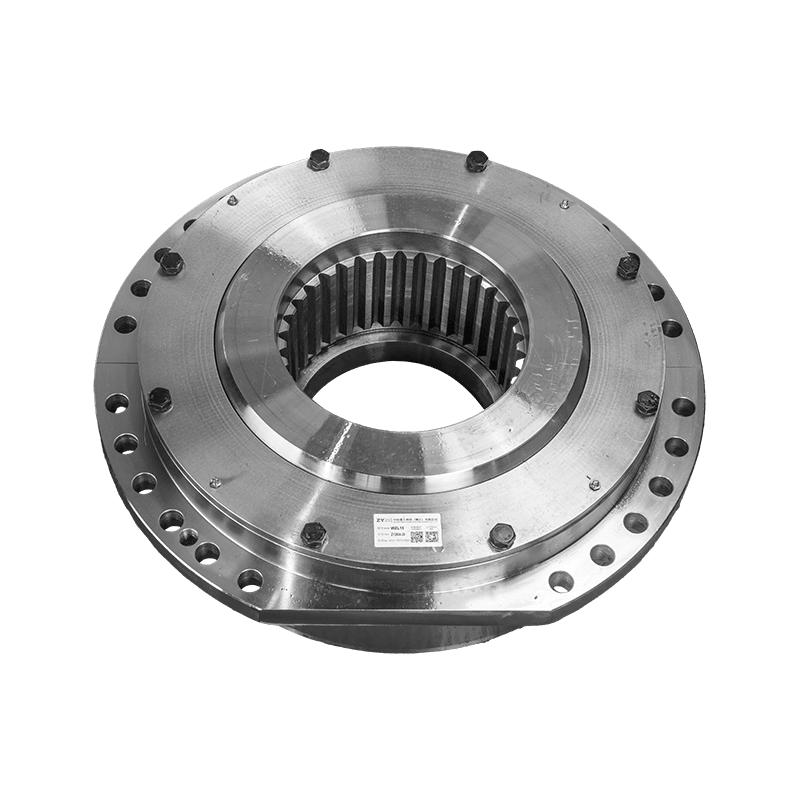

QJC típusú dobcsatlakozó (Q/YJ16027X-2018)

Name: QJC típusú dobcsatlakozó (Q/YJ16027X-2018)
Rating: 5 (99 reviews)

Termék áttekintése:

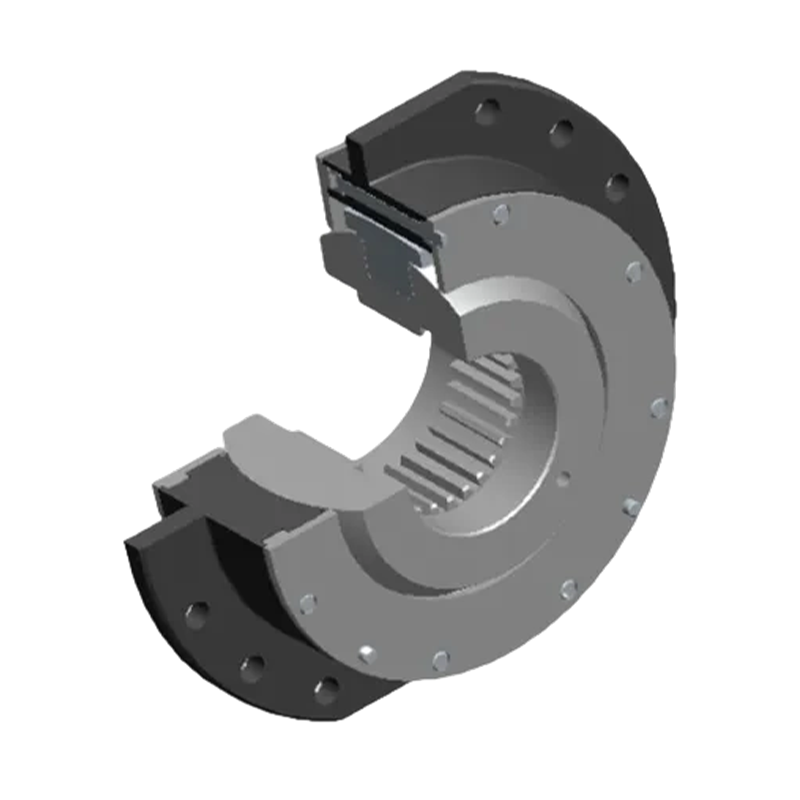

A QJC sorozatú koronás fogas tengelykapcsoló (a Q/YJ16027X-2018 szabványnak megfelelő) egy rendkívül megbízható erőátviteli alkatrész, amelyet igényes ipari környezetekhez terveztek. Kifejezetten nagy igénybevételű alkalmazásokhoz tervezték, és a precíziós gyártású koronás fogú agyakat rugalmas csillapító elemekkel kombinálja, hogy kiváló nyomatékátviteli hatékonyságot és berendezésvédelmet biztosítson a tengelycsatlakozások számára.

Főbb előnyök a nemzetközi vásárlók számára:

1. Kiváló beállítási hibák kezelése: A QJC precíziós tervezésű koronás fogszerkezete hatékonyan kompenzálja a szögletes, radiális és axiális tengelyeltéréseket. Ez a rugalmasság leegyszerűsíti a telepítést, miközben jelentősen csökkenti a csatlakoztatott berendezések (például motorok és sebességváltók) kopását, ezáltal meghosszabbítja a rendszer élettartamát.

2. Integrált rezgéscsillapító: A hagyományos merev fogaskerekes tengelykapcsolókkal ellentétben a QJC elasztomer elemmel rendelkezik, amely a két koronás fogazat között helyezkedik el. Ez a "teljesítménypufferként" működő kialakítás hatékonyan nyeli el a működési rezgéseket és a tranziens ütéseket, így biztosítja a rendszer zavartalan működését összetett terhelési feltételek mellett.

3. Katonai szintű anyagi kiválóság: A kiváló minőségű ötvözött vagy szénacélból precíziósan kovácsolt tengelykapcsoló kivételes ütésállóságot, fáradásállóságot és korrózióállóságot kínál. Megőrzi szerkezeti stabilitását még olyan zord környezetben is, amelyet erős por és szélsőséges hőmérséklet-ingadozás jellemez, például bányászati vagy kohászati telephelyeken.

4. Moduláris karbantartási hatékonyság: Egyszerű moduláris felépítésének köszönhetően a QJC sorozat gyors szét- és összeszerelést tesz lehetővé. Ez jelentősen csökkenti a karbantartási állásidőt és csökkenti a hosszú távú működési munkaerőköltségeket.

5. Magas nyomaték/tömeg arány: A tengelykapcsoló hatalmas nyomatékhordozó kapacitást biztosít egy kompakt szerkezeten belül, így ideális választás nehézgépekhez, ahol korlátozott a hely, de nagy az energiaigény.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: GJC dobcsatlakozó (Q/YJ 16028X-2018)
KÖVETKEZŐ: NC nylon belső fogaskerék gyűrűs dob fogaskerekes tengelykapcsoló (Q/YG14021X-2018)

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

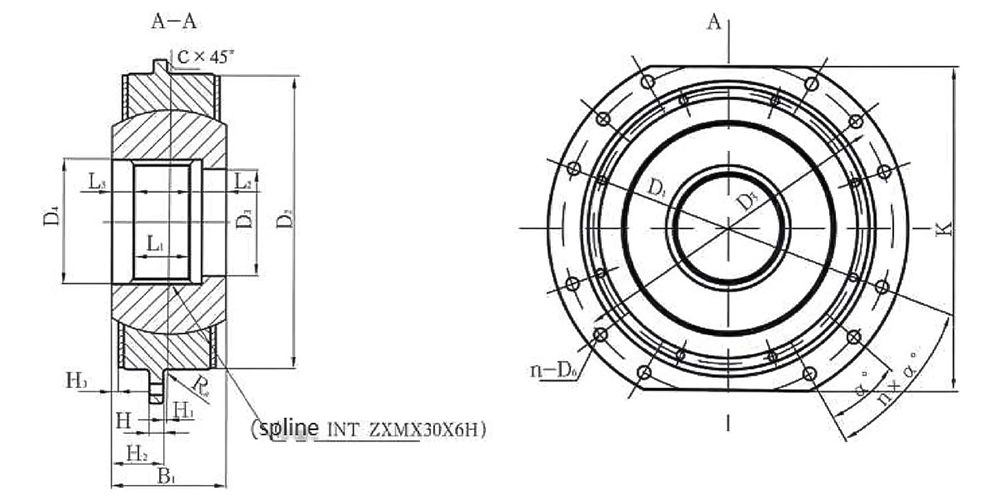

A QJC dobcsatlakozás alapvető paraméterei és fő méretei

Írja be	Névleges nyomaték KN·m	Átviteli nyomaték KN.m						Spline	K	B1	D1	D₂	D₃	D4	D₅	H	H1	H₂	H₃	L1	L₂	L₃	n-D₆	Csavar	n×α°	Ra	c	Pillanat a tehetetlenség I/kg·m²	mise m/kg
		Munkásosztály
		M3	M4	M5	M6	M7	M8
QJC01	6.3	6.3	5.6	5	4.5	4	3.55	15Zx3m	250	80	300	190	40	50	260	12	3	37	4	30	18	22	8-14	M12	1×40	1.6	1.6	0.13	18.9
QJC02	9	9	8	7.1	6.3	5.6	5	18Zx5m	280	84	320	200	50	60	280	15	3	39	5	30	22	22	8-18	M16	1×40	1.6	2	0.19	22.6
QJC03	12.5	12.5	11.2	10	9	8	7.1	22Zx3m	300	92	340	220	60	70	300	15	3	43	5	35	25	22	8-18	M16	1×40	2	2	0.27	28
QJC04	16	16	14	12.5	11.2	10	9	27Zx3m	320	97	360	240	70	85	320	15	4	44.5	5.5	40	25	22	8-18	M16	1×40	2	2.5	0.37	32.8
QJC05	20	20	18	16	14	12.05	11.2	18Zx5m	340	127	380	260	80	100	340	15	4	59.5	10.5	50	25	37	8-18	M16	1×40	2	2.5	0.56	47
QJC06	25	25	22.4	20	18	16	14	22Zx5m	360	137	400	280	100	120	360	15	5	63.5	10.5	55	30	37	8-18	M16	1×40	2	2.5	0.76	57
QJC07	40	40	35.5	31.5	28	25	22.4	28Zx5m	400	157	450	340	120	140	400	15	5	73.5	12.5	70	35	37	2-22	M20	2×20	2.5	3	1.65	90
QJC08	63	63	56	50	45	40	35.5	30Zx5m	450	167	500	380	140	160	450	20	6	77.5	13.5	75	40	37	2-22	M20	2×20	2.5	3	2.86	122
QJC09	80	80	71	63	56	50	45	34Zx5m	500	182	550	420	160	180	500	20	6	85	16	85	45	37	2-22	M20	2×20	2.5	3	4.49	157
QJC10	125	125	112	100	90	80	71	38Zx5m	530	192	580	450	180	200	530	20	6	90	14	95	45	37	2-22	M20	2×20	2.5	4	6.18	190
QJC11	200	200	180	160	140	125	112	26Zx8m	580	207	650	530	190	222	600	25	7	96.5	15.5	10	45	37	2-22	M20	2×20	2.5	4	12.5	290
QJC12	315	315	280	250	224	200	190	30Zx8m	600	222	680	560	220	254	630	25	7	104	16	12	45	37	24-22	M20	5×10	2.5	5	16.4	335
QJC13	400	400	355	315	280	250	222	34Zx8m	640	237	710	600	250	286	660	35	8	110.5	17.5	13	45	37	24-26	M24	5×10	3	6	23.13	393
QJC14	500	500	450	400	355	315	280	38Zx8m	700	262	780	670	280	318	730	35	8	123	16	15	55	37	24-28	M24	5×10	3	5	39.18	551
QJC15	630	630	560	500	450	400	355	44Zx8m	760	287	850	730	320	366	800	35	9	134.5	17.5	17	60	37	24-55	M24	5×10	3	6	59.25	693
QJC16	800	800	710	630	560	500	450	50Zx8m	860	352	950	840	360	420	900	45	10	166	37	22	60	52	24-26	M24	5×10	3	6	114.5	1250
QJC17	1120	1120	1000	900	800	710	630	44Zx10m	1020	410	1120	975	400	460	1055	50	15	190	37	26	60	65	24-29	M27	5×10	4	6	260.4	1950
QJC18	1490	1490	1380	1250	1120	1000	900	56Zx10m	1100	430	1200	1055	540	580	1135	60	25	190	37	27	60	70	24-29	M27	5×10	4	6	337.8	2250

Megjegyzés: Ha a dobcsatlakozó nagyobb specifikációira van szüksége, mi is tudunk tervezni és gyártani.
