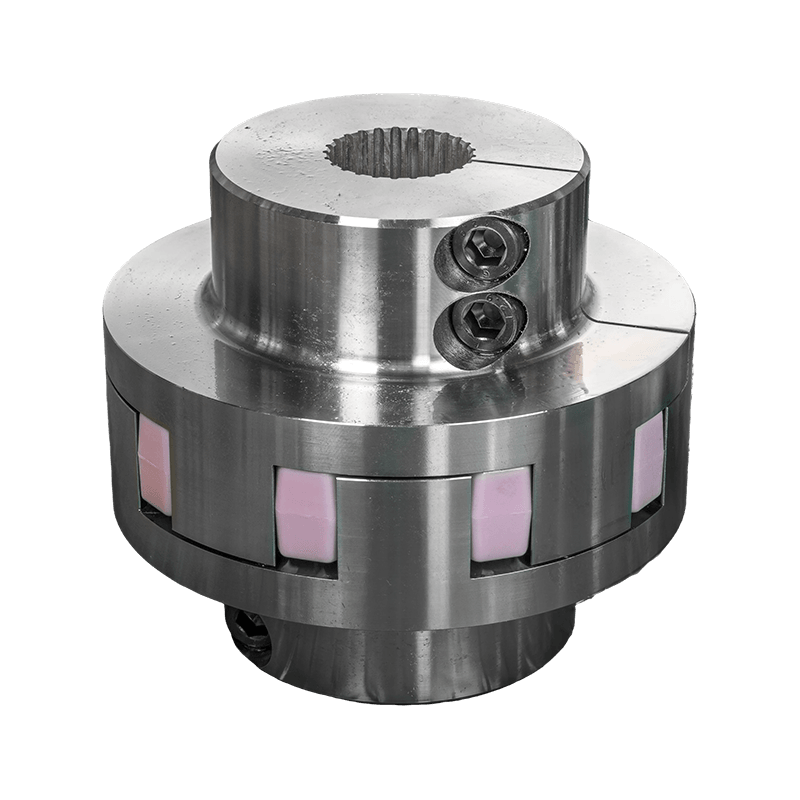

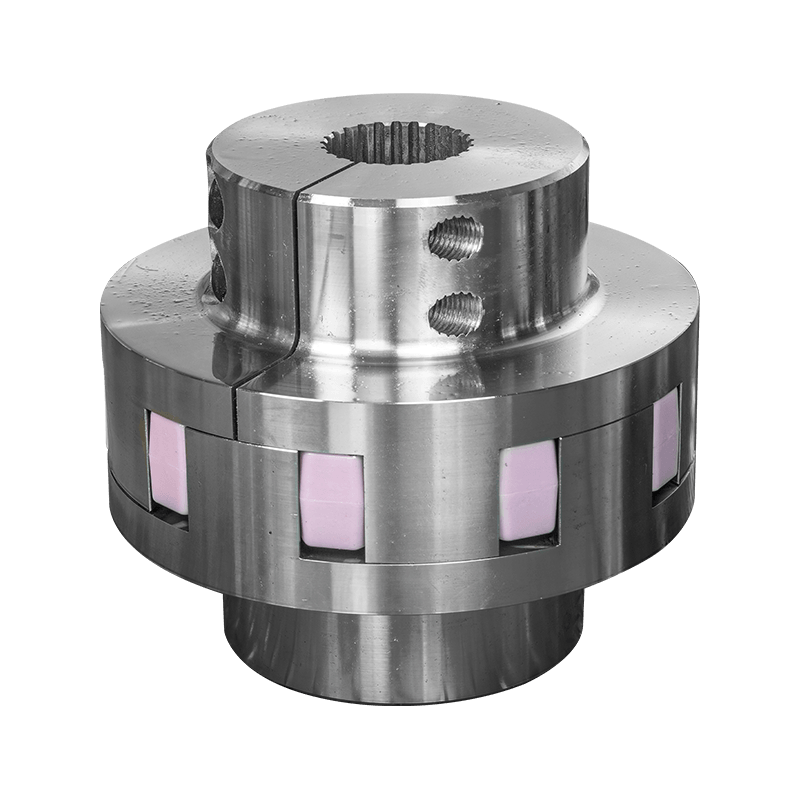

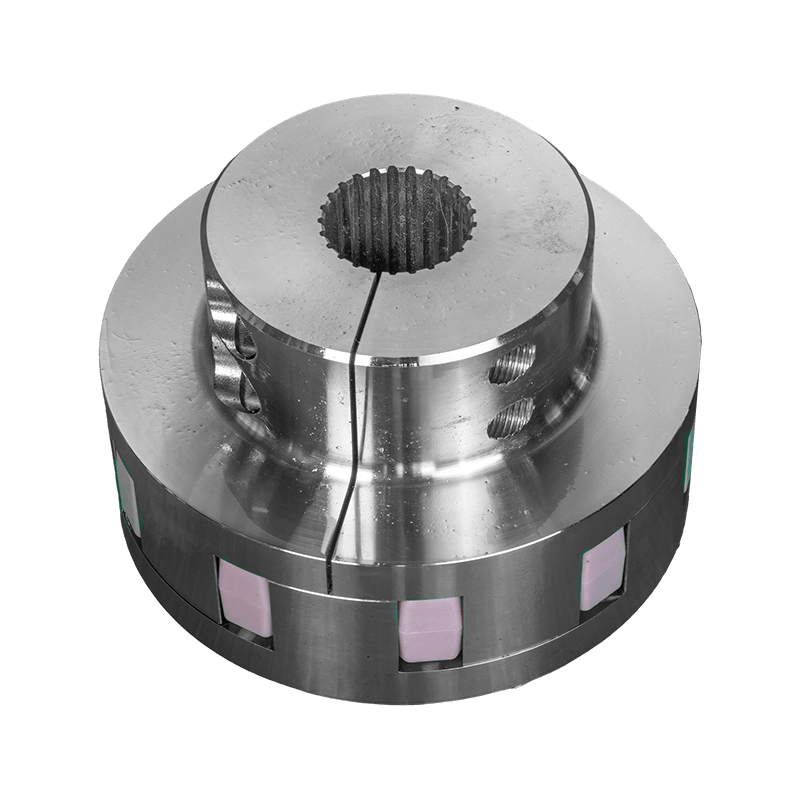

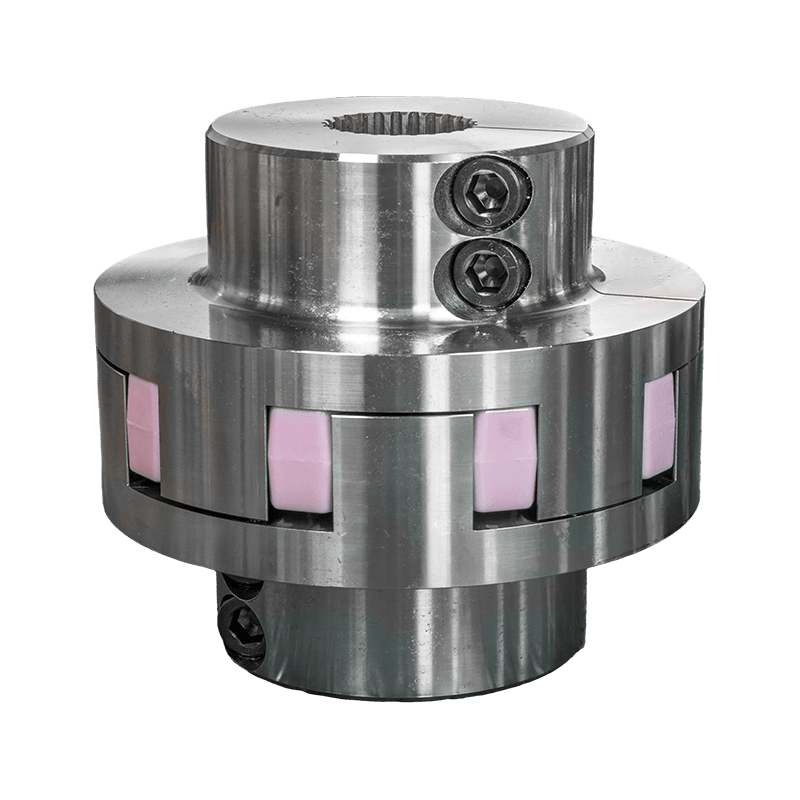

XC típusú csillag rugalmas tengelykapcsoló (Q/YX36019X-2018)
XC típusú csillag alakú rugalmas tengelykapcsoló (megfelel a Q/YX36019X-2018 szabványnak) Ipari alkalmazásokban szilva alakú elasztikus tengelykapcsolónak, körmös tengelykapcsolónak vagy pókcsavarnak is nevezik. Ez egy hatékony erőátviteli alkatrész, amely kompakt szerkezetéről és alacsony tehetetlenségi nyomatékáról ismert. Professzionális szilva alakú rugalmas tengelykapcsoló-gyártók által a precíziós technológiai szabványokon alapuló termékként nagy teljesítményű műszaki műanyagokat használ elasztikus alkatrészekként, amelyek kiváló csillapítással, ütéselnyelő képességgel és kopásállósággal rendelkeznek, és hosszú távú, karbantartásmentes működést biztosítanak. Alapvető technológiai előnye abban rejlik, hogy a rugalmas testet korlátozza a karmos blokk kialakítása, hatékonyan elkerülve az ütési terhelések okozta belső deformációt és a centrifugális erő okozta külső deformációt; Ugyanakkor a konvex karom nagy homorú felületkezelése jelentősen csökkenti az evolvens fogfelületre ható felületi nyomást. Még túlterhelési körülmények között is rendkívül nehezen kopik vagy deformálódik a fogrész, ami teljes mértékben tükrözi a Plum Shaped Elastic Coupling Factory alapos szakértelmét a szerkezetmechanikai tervezésben.
A beépítés és a teljesítmény tekintetében a tengelykapcsoló támogatja a kényelmes axiális beépítést, és stabil munkakörülményeket tud fenntartani zord környezetben, -35 °C és 80 °C között. A kiváló minőségű szilva alakú elasztikus tengelykapcsoló-szállítóknak köszönhetően az XC sorozat a specifikáció lefedésének rendkívül széles skáláját mutatja be: névleges nyomatéka N20 m0-től max. fordulatszáma elérheti az 19000 ford/perc értéket, és 6 mm-től 220 mm-es tengelyátmérőig képes alkalmazkodni a különféle mechanikus tengelyrendszerekhez. Robusztus energiaátviteli hatékonyságának és rendkívül magas üzembiztonságának köszönhetően ezt a terméket széles körben használják számos alapvető ipari iparágban, például kohászati berendezésekben, bányászati gépekben, vízgazdálkodási mérnökökben, emelő- és szállítóberendezésekben, papírgyártó gépekben és kikötői létesítményekben.
- Termékparaméterek
- Üzenet küldése
MŰSZAKI PARAMÉTEREK

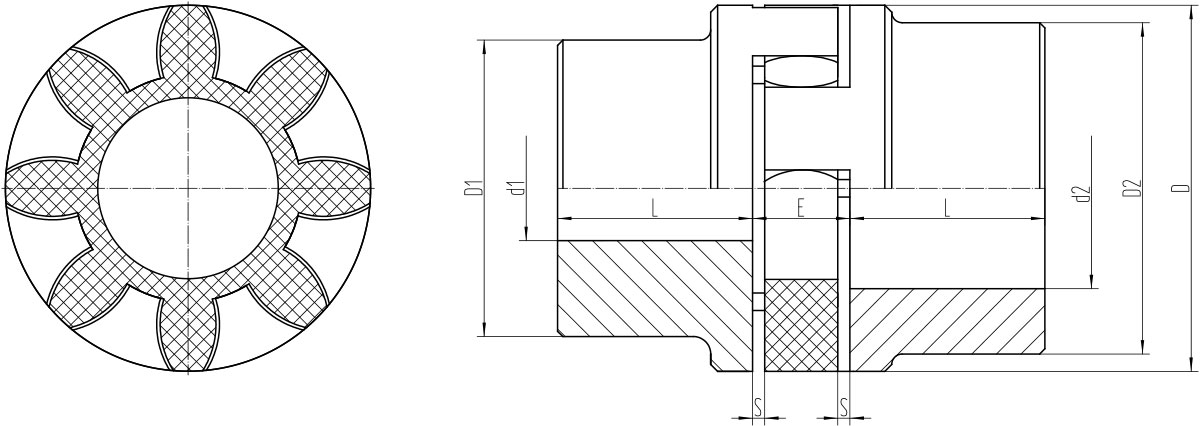

Az XC csillag rugalmas tengelykapcsoló alapvető paraméterei és fő méretei
| Írja be | Névleges nyomaték Tn/N•m | Megengedett sebesség [n]/r.min⁻¹ | Tengelyfurat átmérője d₁,d2 | Tengelyfurat hossza L | D | D1 | D₂ | E | S | Tehetetlenségi nyomaték I/kg·m² | mise /kg |
| XC1 | 20 | 19000 | 6-19 | 25 | 40 | 32 | -- | 16 | 2 | 0.0001 | 0.33 |
| 19-24 | -- | 40 | |||||||||
| XC2 | 60 | 13800 | 8-24 | 30 | 55 | 40 | -- | 18 | 2 | 0.0003 | 0.66 |
| 24-28 | -- | 55 | |||||||||
| XC3 | 160 | 11500 | 10-28 | 35 | 65 | 48 | -- | 20 | 2.5 | 0.0006 | 1.16 |
| 28-38 | -- | 65 | |||||||||
| XC4 | 325 | 9500 | 12-38 | 45 | 80 | 66 | -- | 24 | 3 | 0.0029 | 2.27 |
| 38-48 | -- | 80 | |||||||||
| XC5 | 450 | 8000 | 14-42 | 50 | 95 | 75 | -- | 26 | 3 | 0.0076 | 3.57 |
| 42-55 | -- | 95 | |||||||||
| XC6 | 525 | 7250 | 15-48 | 56 | 105 | 85 | -- | 28 | 3.5 | 0.01 | 4.8 |
| 48-60 | -- | 105 | |||||||||
| XC7 | 685 | 6300 | 20-55 | 65 | 120 | 98 | -- | 30 | 4 | 0.025 | 7.37 |
| 55-70 | -- | 118 | |||||||||
| XC8 | 940 | 5600 | 22-65 | 75 | 135 | 115 | -- | 35 | 4.5 | 0.044 | 10.89 |
| 65-75 | -- | 135 | |||||||||
| XC9 | 1920 | 4750 | 30-75 | 85 | 158 | 135 | -- | 40 | 5 | 0.071 | 17.73 |
| 75-95 | -- | 160 | |||||||||
| XC10 | 3600 | 3750 | 40-90 | 100 | 198 | 160 | -- | 45 | 5.5 | 0.19 | 29.6 |
| 90-100 | -- | 200 | |||||||||
| XC11 | 4950 | 3350 | 50-100 | 110 | 225 | 180 | -- | 50 | 6 | 0.315 | 41 |
| 100-110 | -- | 225 | |||||||||
| XC12 | 7200 | 3000 | 60-110 | 120 | 255 | 200 | -- | 55 | 6.5 | 0.61 | 58.6 |
| 110-125 | -- | 255 | |||||||||
| XC13 | 10000 | 2650 | 60-125 | 140 | 288 | 230 | -- | 60 | 7 | 1.03 | 88.4 |
| 125-145 | -- | 290 | |||||||||
| XC14 | 12800 | 2360 | 60-140 | 155 | 318 | 255 | -- | 65 | 7.5 | 1.71 | 120.6 |
| 140-165 | -- | 320 | |||||||||
| XC15 | 19200 | 2050 | 80-160 | 175 | 368 | 290 | -- | 75 | 9 | 3.61 | 179.1 |
| 160-190 | -- | 370 | |||||||||
| XC16 | 28000 | 1800 | 85-180 | 195 | 420 | 325 | -- | 85 | 10.5 | 6.20 | 261 |
| 180-220 | -- | 420 |
Megjegyzés: Kérjük, forduljon cégünkhöz az LX egyéb szerkezetekkel kapcsolatban
