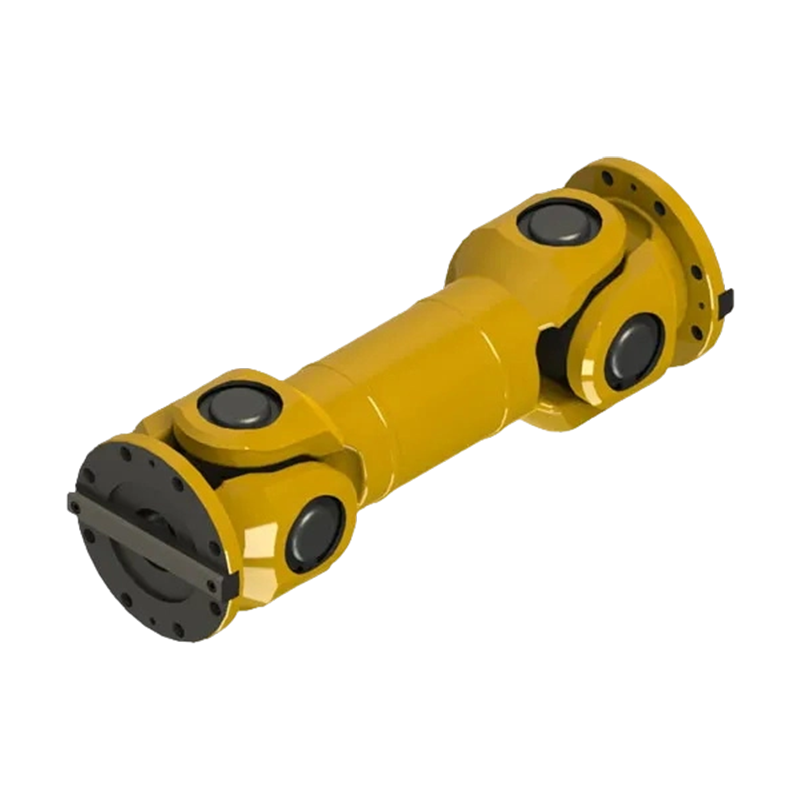

SWC-WH típusú nem tágulásos hegesztett univerzális tengelykapcsoló

Name: SWC-WH típusú nem tágulásos hegesztett univerzális tengelykapcsoló
Rating: 5 (99 reviews)

SWC-WH típusú hegesztett univerzális csuklós tengelykapcsoló (nem táguló típus) egy olyan sebességváltó alkatrész, amely egyesíti a nagy megbízhatóságot a szerkezeti egyszerűséggel. Kifejezetten olyan ipari alkalmazásokhoz készült, amelyek nem igényelnek axiális elmozdulás kompenzációt vagy hőtágulási beállítást. Ennek a terméknek a magja hegesztett kötést alkalmaz, amely nemcsak stabil és robusztus fizikai kapcsolatot hoz létre a tengelyek között, hanem nagyban leegyszerűsíti az összeszerelési folyamatot és csökkenti a későbbi karbantartások bonyolultságát. Pontosan megtervezett kardáncsukló-konfigurációjával rugalmasan képes kompenzálni a tengelyek közötti 15°-tól 25°-ig terjedő szögeltéréseket, így hatékony nyomatékátvitelt biztosít, miközben jelentősen csökkenti a precíziós csatlakozó alkatrészek mechanikai feszültségkoncentrációját.

A teljesítményparamétereket tekintve ez a sorozat erős alkalmazkodóképességet mutat, 2,5 kN·m és 1000 kN·m közötti orbitális nyomatéktartományban, és 100 mm-től 550 mm-ig terjedő forgási átmérőjével. Kiváló minőségű anyagokból készült, hogy kiváló kifáradásállóságot biztosítson zord ipari környezetben. Ez a megoldás, amely a nagy nyomatékhatékonyságot a kompakt hegesztett szerkezettel ötvözi, ideális választássá teszi a stabil erőátvitel eléréséhez olyan iparágakban, mint a kohászat, a bányászat, az anyagmozgatás és az élelmiszer-feldolgozás.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: SWC-DH típusú rövid expanziós hegesztő univerzális tengelykapcsoló
KÖVETKEZŐ: QWL típusú gömbketreces univerzális csatlakozó

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

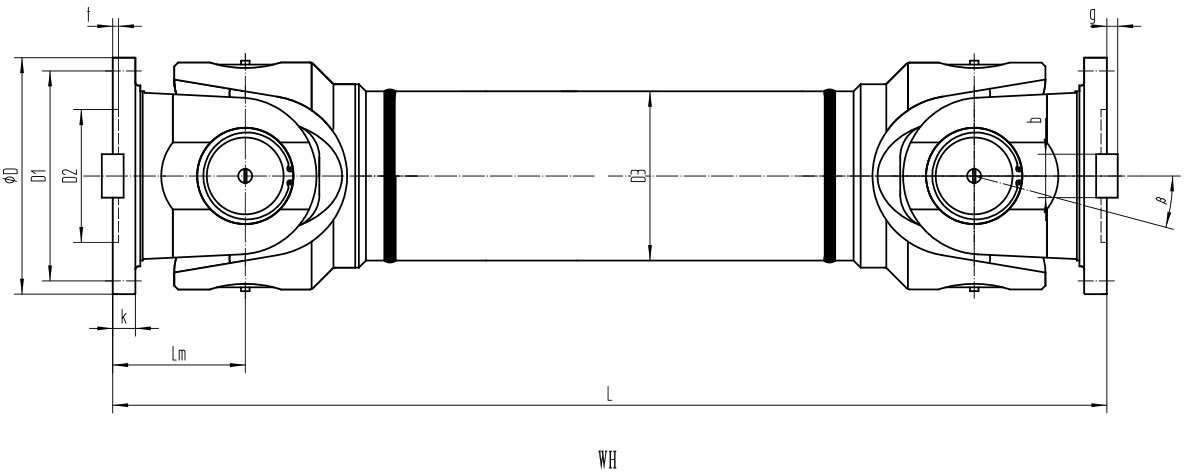

A WH típusú nem tágulásos hegesztett univerzális tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	Forgatás Átmérő D/mm	Névleges Nyomaték Tn/kN·m	Fáradtság nyomaték Tf/kN·m	Csapágy élettartam tényező L	Tengelyszög β/(°)	Méret/mm										Pillanat a tehetetlenség l/kg·m²		Tömeg m/kg
Írja be	Forgatás Átmérő D/mm	Névleges Nyomaték Tn/kN·m	Fáradtság nyomaték Tf/kN·m	Csapágy élettartam tényező L	Tengelyszög β/(°)	L _min	D₁(js11)	D₂(H7)	D₃	L _m	n x φd	k	t	b(h9)	g	L _min	Növelje 100 mm-rel	L _min	Növelje 100 mm-rel
SWC100WH	100	2.5	1.25	5,795 × 10 ^-4	≤25	243	84	57	60	55	6×φ9	7	2.5			0.004	0.0002	4.5	0.35
SWC120WH	120	5	2.5	4,641 × 10 ^-3	≤25	307	102	75	70	65	8×φ11	8	2.5			0.01	0.0004	7.7	0.55
SWC150WH	150	10	5	0,51×10 ¹	≤25	350	130	90	89	80	8×φ13	10	3	—	—	0.037	0.0016	18	0.85
SWC180WH	180	22.4	11.2	0.245	≤15	480	155	105	114	110	8×φ17	17	5	24	7	0.15	0.007	48	2.8
SWC200WH	200	36	18	1.115	≤15	500	170	120	133	115	8×φ17	17	5	28	8	0.245	0.013	72	3.7
SWC225WH	225	56	28	7.812	≤15	520	196	135	152	120	8×φ17	20	5	32	9	0.365	0.023	78	4.9
SWC250WH	250	80	40	2,82×10¹	≤15	620	218	150	168	140	8×φ19	25	6	40	12.5	0.847	0.028	124	5.3
SWC285WH	285	120	58	8,28×10¹	≤15	720	245	170	194	160	8×φ21	27	7	40	15	1.756	0.051	185	6.3
SWC315WH	315	160	80	2,79 × 10²	≤15	805	280	185	219	180	10×φ23	32	8	40	15	2.893	0.08	262	8
SWC350WH	350	225	110	7,44×10²	≤15	875	315	210	245	194	10×φ23	35	8	50	16	4.814	0.146	349	11.5
SWC390WH	390	320	160	1,86×10³	≤15	955	340	235	267	215	10×φ25	40	8	70	18	8.406	0.222	506	15
SWC440WH	440	500	250	8,25×10³	≤15	1155	390	255	325	260	16×φ28	42	10	80	20	15.79	0.474	790	21.7
SWC490WH	490	700	350	2,154 × 10⁴	≤15	1205	435	275	351	270	16×φ31	47	12	90	22.5	27.78	0.69	1104	27.3
SWC550WH	550	1000	500	6,335 × 10⁴	≤15	1355	492	320	426	305	16×φ31	50	12	100	22.5	48.32	1.357	1526	34
