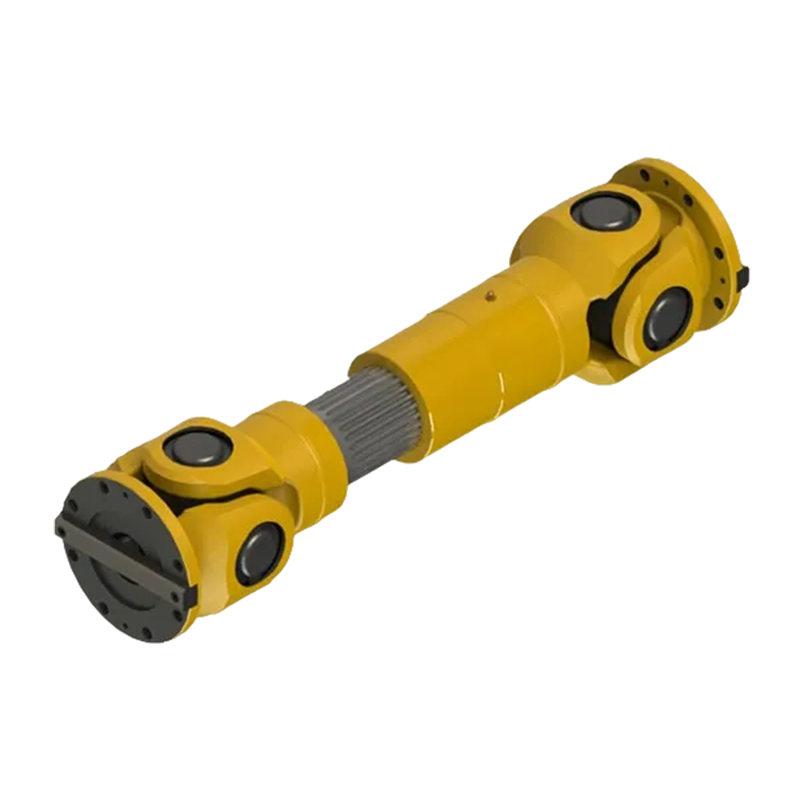

SWC-DH típusú rövid expanziós hegesztő univerzális tengelykapcsoló

Name: SWC-DH típusú rövid expanziós hegesztő univerzális tengelykapcsoló
Rating: 5 (99 reviews)

SWC-DH rövid teleszkópos hegesztett kardáncsukló kifejezetten összetett alkalmazásokhoz készült, korlátozott helyekkel a modern iparban. A rövid teleszkópos funkcionalitás és a precíz univerzális csukló konfiguráció integrálásával megbízható erőátviteli támogatást nyújt, miközben megtartja kompakt kialakítását. Fő előnye abban rejlik, hogy képes precízen kompenzálni az akár 15°-os tengelyirányú eltolási hibákat, és 55-190 mm-es axiális teleszkópos beállítási tartománnyal büszkélkedhet. Ez nemcsak hatékonyan elnyeli a rendszer működése során fellépő szerelési hibákat, hanem jelentősen csökkenti a csatlakozó alkatrészek mechanikai igénybevételének koncentrációját is.

A termék névleges nyomatéktartománya 22,4 kN·m-től 320 kN·m-ig terjed, hatékony nyomatékátvitelt biztosítva, miközben nagymértékben optimalizálja a berendezések elrendezésének rugalmasságát szűk helyeken. Ideális választás nagy pontosságú szögkompenzáció eléréséhez.

Ez a tengelykapcsoló fejlett hegesztett csatlakozási szerkezetet alkalmaz, ami nagymértékben leegyszerűsíti a tengelyek közötti összeszerelési folyamatot, és kiváló stabilitást biztosít a csatlakozási ponton. Különösen alkalmas olyan munkakörülményekre, amelyek gyors integrációt igényelnek, és szigorú csatlakozási szilárdsági követelményeket támasztanak. A termék kiváló minőségű anyagokból készült, kiváló fáradtságállósággal és tartóssággal rendelkezik. Az energiaveszteség minimalizálása mellett képes alkalmazkodni a különféle nagy intenzitású működési környezetekhez, például robotokhoz, automatizálási rendszerekhez és nagy teherbírású szállítószalagokhoz.

Robusztus kialakításával és precíziós mérnöki technológiájával, amely 180 és 390 mm közötti esztergálási átmérővel rendelkezik, javítja a gépek általános működési hatékonyságát, miközben csökkenti a napi karbantartási költségeket, hosszú távú és megbízható védelmet biztosít a különböző precíziós erőátviteli láncoknak.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: SWC-BF nagy méretű szabványos tágulási karimás univerzális tengelykapcsoló
KÖVETKEZŐ: SWC-WH típusú nem tágulásos hegesztett univerzális tengelykapcsoló

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

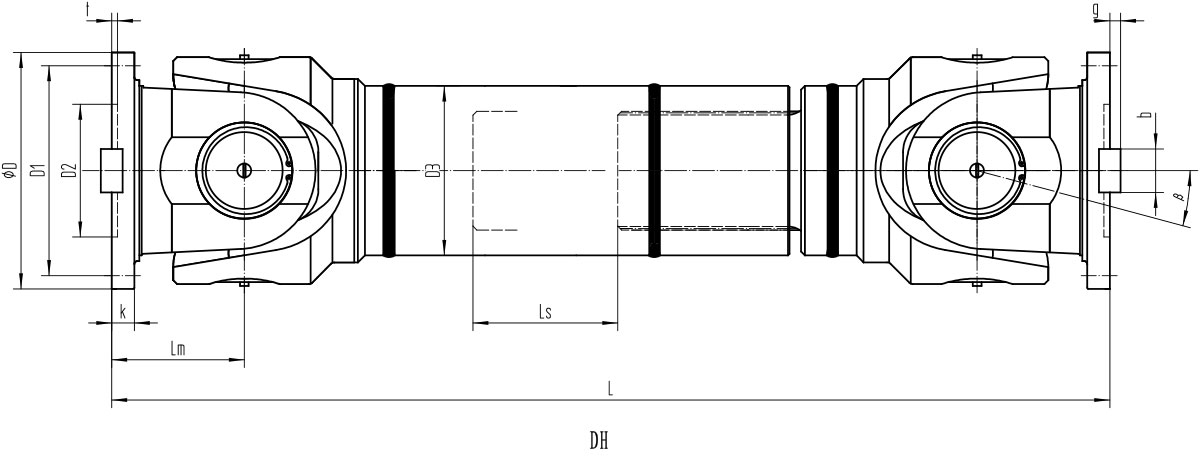

DH típusú rövid expanziós hegesztő univerzális tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	forgás Átmérő D/mm	Névleges nyomaték Tn/kN·m	Fárasztó nyomaték Tf/kN·m	Csapágy élettartam tényező L	Tengelyszög β/(°)	Bővítés összehúzódása mennyiség Ls/mm	Méret/mm										Tehetetlenségi pillanat I/kg·m²		mise m/kg
							L _min	D₁ (jS11)	D₂(H7)	D₃	L _m	n×φd	k	t	b(h9)	g	L _min	Növelje 100 mm	L _min	Növelje 100 mm
SWC180DH1	180	22.4	11.2	0.245	≤15	55	600	155	105	114	110	8×φ17	17	5	24	7	0.162	0.007	56	2.8
SWC180DH2						105	650										0.165		58
SWC200DH1	200	36	18	1.115	≤15	60	620	170	120	133	115	8×φ17	17	5	28	8	0.261	0.013	74	3.7
SWC200DH2						120	680										0.276		76
SWC225DH1	225	56	28	7.812	≤15	70	640	196	135	152	120	8×φ17	20	5	32	9	0.397	0.023	92	4.9
SWC225DH2						140	710										0.415		95
SWC250DH1	250	80	40	2,82×10¹	≤15	70	735	218	150	168	140	8×φ19	25	6	40	12.5	0.885	0.028	136	5.3
SWC250DH2						130	795										0.9		148
SWC285DH1	285	120	58	8,28×10¹	≤15	80	880	245	170	194	160	8×φ21	27	7	40	15	1.801	0.051	221	6.3
SWC285DH2						150	950										1.876		229
SWC315DH1	315	160	80	2,79 × 10²	≤15	90	980	280	185	219	180	10×φ23	32	8	40	15	3.163	0.08	334	8
SWC315DH2						180	1070										3.331		346
SWC350DH1	350	225	110	7,44×10²	≤15	90	1070	310	210	245	194	10×φ23	35	8	50	16	5.330	0.146	452	11.5
SWC350DH2						190	1170										5.721		475
SWC390DH1	390	320	160	1,86×10³	≤15	90	1200	345	235	267	215	10×φ23	40	8	70	18	10.76	0.222	600	15
SWC390DH2						190	1300										11.13		655
