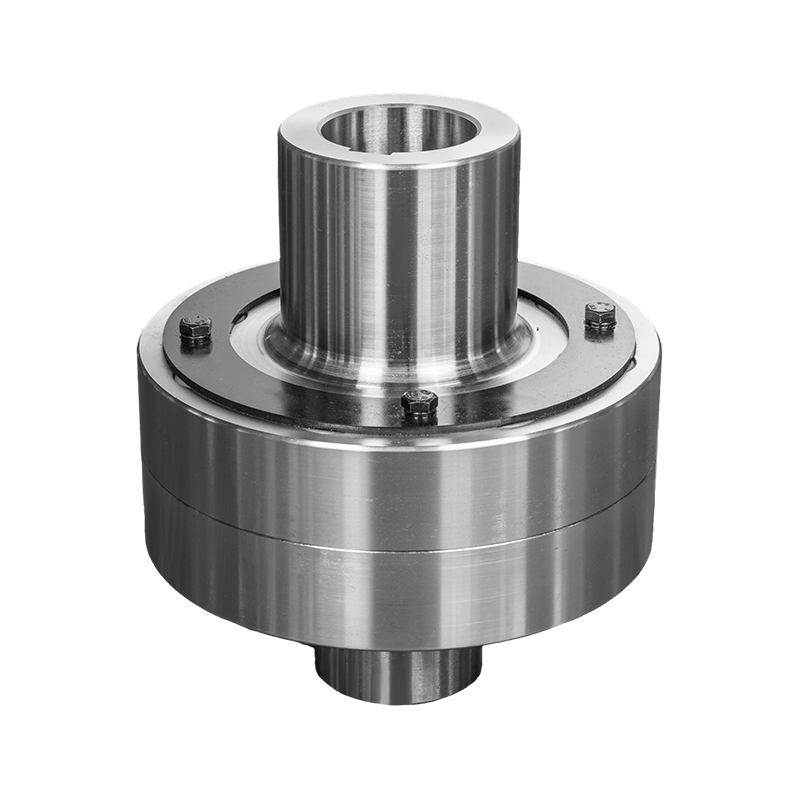

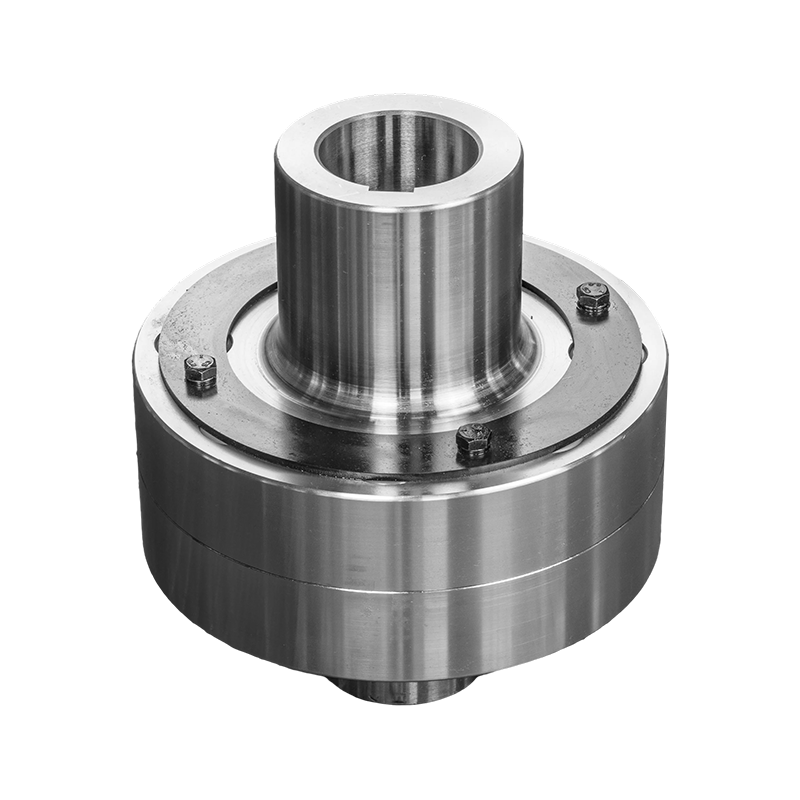

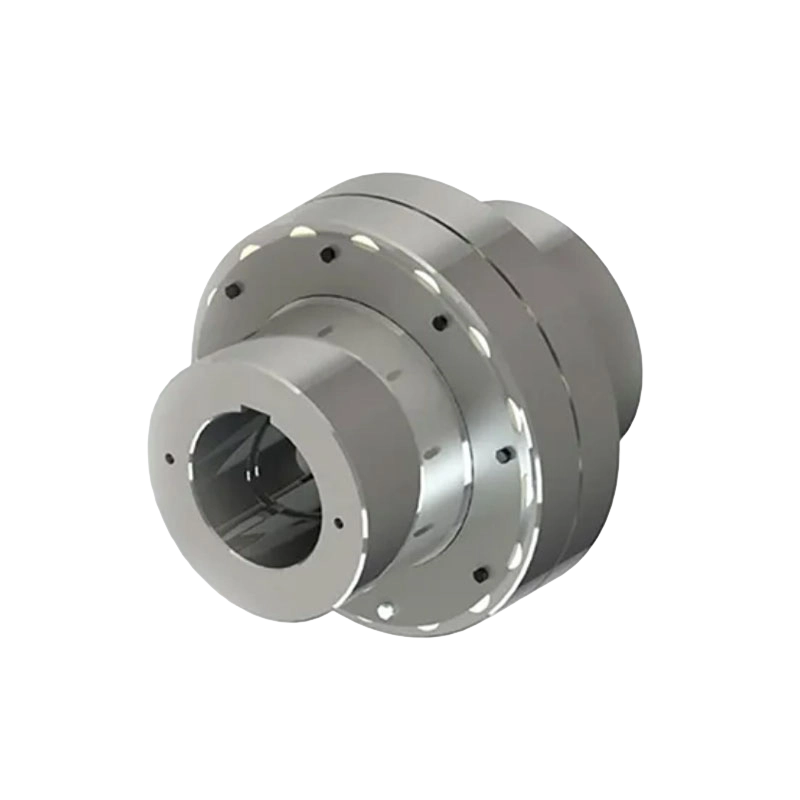

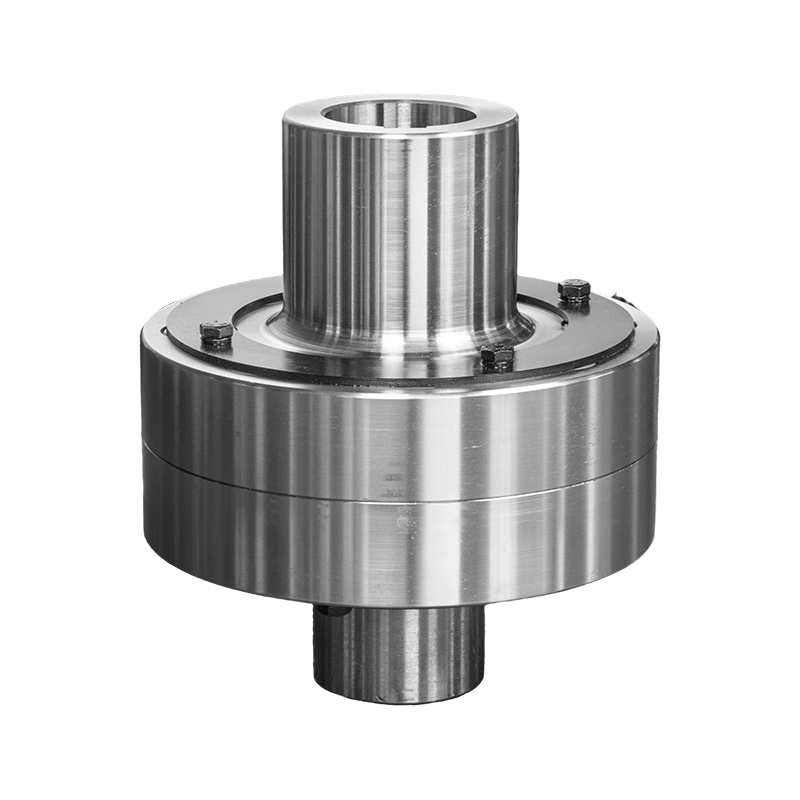

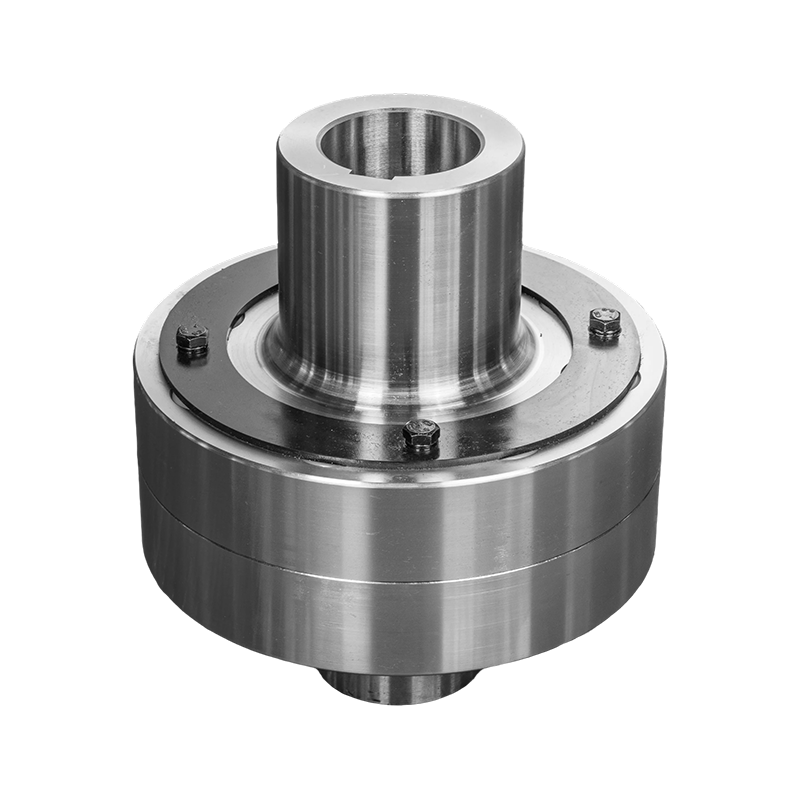

HC típusú rugalmas csapos tengelykapcsoló (Q/YZ31001X-2018)
HC típusú rugalmas csapos tengelykapcsoló (Q/YZ31001X-2018) egy nagy teljesítményű rugalmas tengelykapcsoló, amely nem fém rugalmas alkatrészeket használ, és szigorúan a Q/YZ31001X-2018 szabványnak megfelelően tervezték. Alapvető előnye a kiváló minőségű MC nylon elasztikus csapanyagként való felhasználásában rejlik, amely nemcsak rendkívül nagy szilárdsággal és kiváló kopásállósággal rendelkezik, hanem kiváló kémiai stabilitással is rendelkezik, így különösen alkalmas durva korrozív munkakörnyezetekhez. A tengelykapcsoló precíz szerkezetű, féltengelykapcsolókból, oszlopcsapokból, terelőlemezekből, csavarokból és alátétekből áll. Alkalmazkodni képes széles hőmérsékleti tartományhoz, -20 ℃ és 70 ℃ között, biztosítva a stabil és megbízható erőátvitelt különböző éghajlati viszonyok között.
A gyakorlati ipari alkalmazásokban a HC típusú rugalmas csapos tengelykapcsoló (Q/YZ31001X-2018) rendkívül nagy konfigurációs rugalmasságot mutat. Két féltengelykapcsolójának tengelyfurat-típusai tetszőlegesen kombinálhatók a tényleges felszerelési igényeknek megfelelően, jelentősen leegyszerűsítve a beépítési és illesztési folyamatot. Különböző specifikációk szerint a szállítható névleges nyomaték tartománya 250 N · m-től 180 000 N · m-ig terjed, a maximálisan megengedhető fordulatszám pedig elérheti a 8500 fordulat/perc értéket, teljes mértékben kielégítve a különféle teljesítményigényeket a könnyűgépektől a nehézipari berendezésekig. Kiváló ütéselnyelő és pufferelő teljesítményével és robusztus szerkezeti kialakításával ezt a terméket széles körben használják olyan kulcsfontosságú ipari területeken, mint a kohászat, bányászat, papírgyártás, emelő- és kikötői berendezések. Ideális választás a mechanikai rendszerek működési hatékonyságának és biztonságának javítására
- Termékparaméterek
- Üzenet küldése
MŰSZAKI PARAMÉTEREK

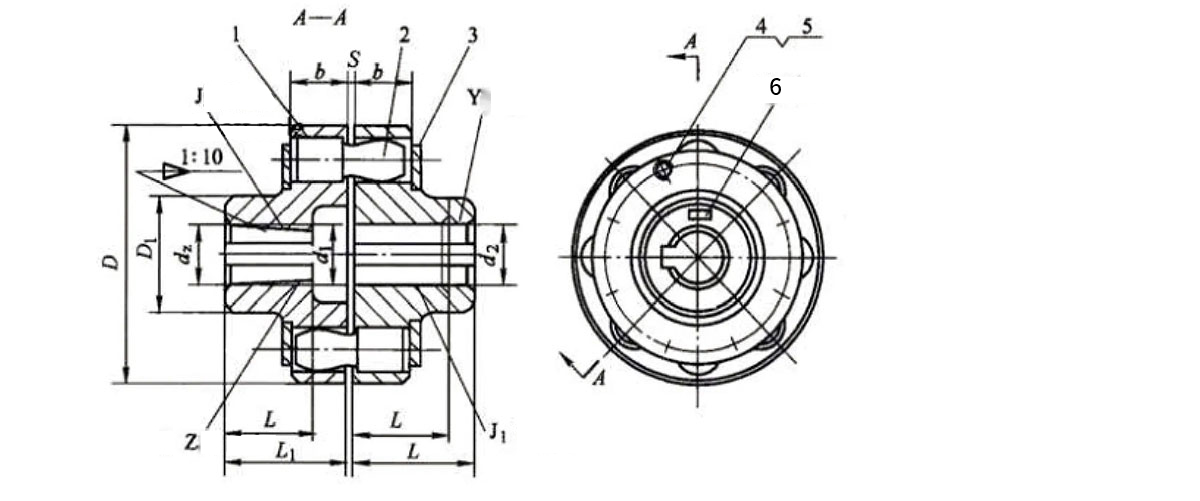

1 féltengelykapcsoló 2 tűs 3 terelőlemez 4 csavaros 5 tömítés 6 jelű
A HC típusú rugalmas csapos tengelykapcsoló alapvető paraméterei és fő méretei
| Írja be | Névleges nyomaték N·m | Megengedett sebesség [n]/r.min⁻1 | Tengelyfurat átmérője d₁, d2, d z | Tengelyfurat hossza | D | D1 | S | b | Tehetetlenségi pillanat I/kg·m² | mise m/kg | ||
| Y | J, J, Z | |||||||||||
| L | L1 | L | ||||||||||
| HC1 | 250 | 8500 | 12,14 | 32 | 27 | 90 | 40 | 2.5 | 20 | 0.002 | 2 | |
| 16,18,19 | 42 | 30 | 42 | |||||||||
| 20,22,24 | 52 | 38 | 52 | |||||||||
| HC2 | 560 | 6300 | 20,22,24 | 118 | 55 | 28 | 0.009 | 5 | ||||
| 25,28 | 62 | 44 | 62 | |||||||||
| 30,32,35 | 82 | 60 | 82 | |||||||||
| HC3 | 1250 | 4750 | 30,32,35,38 | 158 | 75 | 36 | 0.026 | 8 | ||||
| 40,42,45,48 | 112 | 84 | 112 | |||||||||
| HC4 | 2500 | 3850 | 40,42,45,48,50,55,56 | 195 | 100 | 3 | 45 | 0.109 | 22 | |||
| 60,63 | 142 | 107 | 142 | |||||||||
| HC5 | 3150 | 3450 | 50,55,56,60,63,65,70,71,75 | 218 | 120 | 0.191 | 30 | |||||
| HC6 | 6300 | 2720 | 60,63,65,70,71,75,80 | 278 | 140 | 4 | 56 | 0.543 | 53 | |||
| 85 | 172 | 107 | 172 | |||||||||
| HC7 | 11200 | 2360 | 70,71,75 | 142 | 107 | 142 | 318 | 170 | 1.314 | 98 | ||
| 80,85,90,95 | 172 | 132 | 172 | |||||||||
| 100 110 | 212 | 167 | 212 | |||||||||
| HC8 | 16000 | 2120 | 80,85,90,95,100,110,120,125 | 358 | 200 | 5 | 2.023 | 119 | ||||
| HC9 | 22400 | 1850 | 100 110,120,125 | 410 | 230 | 65 | 4.386 | 197 | ||||
| 130 140 | 252 | 202 | 252 | |||||||||
| HC10 | 35500 | 1600 | 110,120,125 | 212 | 167 | 212 | 480 | 280 | 6 | 75 | 9.76 | 322 |
| 130 140,150 | 252 | 202 | 252 | |||||||||
| 160,170,180 | 302 | 242 | 302 | |||||||||
| HC11 | 50000 | 1400 | 130 140,150 | 252 | 202 | 252 | 540 | 340 | 6 | 20.05 | 520 | |
| 160,170,180 | 302 | 242 | 302 | |||||||||
| 190.200.220 | 352 | 282 | 352 | |||||||||
| HC12 | 80000 | 1220 | 160,170,180 | 302 | 242 | 302 | 630 | 400 | 7 | 90 | 37.71 | 714 |
| 190.200.220 | 352 | 282 | 352 | |||||||||
| 240.250.260 | 410 | 330 | - | |||||||||
| HC13 | 125000 | 1060 | 190.200.220 | 352 | 282 | 352 | 710 | 465 | 8 | 100 | 71.37 | 1057 |
| 240.250.260 | 410 | 330 | - | |||||||||
| 280 300 | 470 | 380 | - | |||||||||
| HC14 | 180000 | 950 | 240.250.260 | 410 | 330 | - | 800 | 530 | 8 | 110 | 170.6 | 1956 |
| 280 300,320 | 470 | 380 | - | |||||||||
| 340 | 550 | 450 | - | |||||||||
Megjegyzés: A tehetetlenségi nyomatékot és a tömeget a J/Y tengelyfurat kombináció típusa és a minimális tengelyfurat átmérő alapján számítják ki.
