Az SM típusú kötés a kettős típusú rugalmas membráncsatlakozót köti össze

Name: Az SM típusú kötés a kettős típusú rugalmas membráncsatlakozót köti össze
Rating: 5 (99 reviews)

Az SM típusú kötés a kettős típusú rugalmas membráncsatlakozót köti össze nagy pontosságú erőátviteli megoldást nyújt nagy torziós merevséggel és kiváló rugalmassággal egyedülálló kettős rugalmas fémmembránja és közbenső összekötő eleme révén, amely hatékonyabban képes elnyelni és kompenzálni a tengelyrendszerek közötti összetett radiális, axiális és szögeltérési eltéréseket, mint egyetlen membránszerkezet. Ipari minőségű, nagy teljesítményű fémmembrános tengelykapcsolóként a nagy szilárdságú fémlemezek rugalmas deformációját használja fel a nyomaték átvitelére, valamint a működés közbeni rezgések és ütések ellensúlyozására. Névleges forgatónyomaték-lefedettsége rendkívül széles (9,8 N · m-ről 8100 kN · m-re bővíthető), a megengedett legnagyobb fordulatszám pedig elérheti a 20 000 ford/perc értéket, kiváló megbízhatóságot biztosítva a kohászat, bányászat, papírgyártás és folyadékszállítás területén a szivattyúegységekben, ventilátorokban és kompresszorrendszerekben.

A hagyományos tárcsás kuplunggal összehasonlítva ez a termék egy stabil kulcscsatlakozás kialakításán alapul, hogy biztosítsa a nyomatékátvitel és a helyzet pontosságát, és teljes fémszerkezete kenésmentes karbantartást tesz lehetővé, jelentősen csökkentve a nehéz munkakörülmények között a nehéz berendezések átfogó üzemeltetési és karbantartási költségeit. Ideális választás az ipari áramláncok stabilitásának javítására.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: SC típusú kígyórugós tengelykapcsoló / rácscsatlakozó (Q/YS 23006X-2018)
KÖVETKEZŐ: DMB típusú kulcscsatlakozó egy típusú rugalmas membrános csatlakozó (Q/YP 22004X-2018)

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

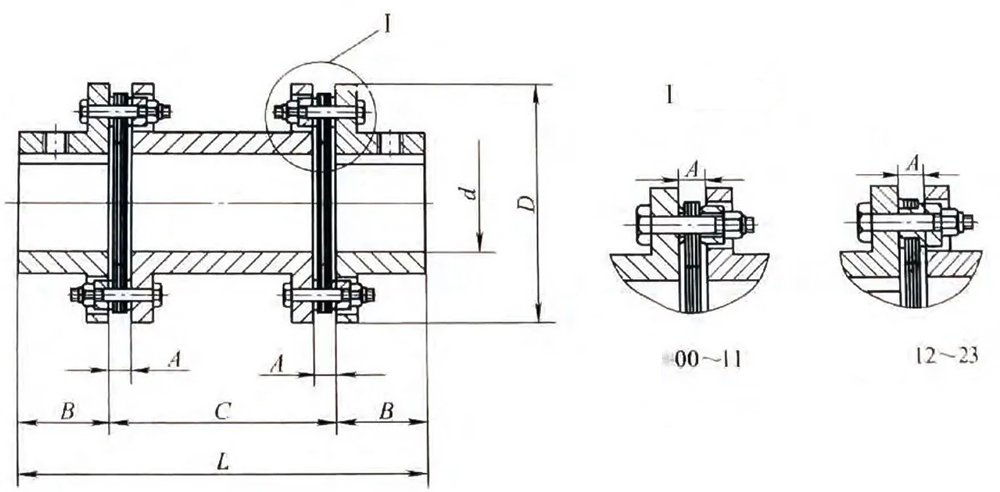

SM típusú ragasztott kettős típusú rugalmas membrános tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	Névleges nyomaték N·M	Megengedett sebesség [n]/r.min⁻¹	Méretek /mm						Megengedhető kompenzáció			Tömeg/kg
Írja be	Névleges nyomaték N·M	Megengedett sebesség [n]/r.min⁻¹	d _max	D	A	B	L	C	Axel /mm	Szög	Radiális /mm	Tömeg/kg
00	9.8	20000	20	57	4.9	20	100	60	±1,6	2°	0.5	0.23
01	33	20000	22	68	6.1	26	141	89	±1,6	2°	0.5	1.2
02	90	20000	32	81	6.6	28	141	89	±1,6	2°	0.5	1.9
03	173	18000	35	93	8.4	29	160	102	±2.4	2°	0.6	2.9
04	245	15000	42	104	11.2	34	195	127	±2.8	2°	0.7	4.7
05	420	13000	50	126	11.7	42	211	127	±3.2	1°30′	0.7	7.1
06	772	12000	60	143	11.7	48	223	127	±3.6	1°30′	0.8	10.8
07	1270	10000	75	168	16.8	58	243	127	±4,0	1°30′	0.8	16.3
08	2080	10000	82	194	17.0	64	268	140	±4.4	1°30′	0.9	24.7
09	3328	9000	95	214	21.6	77	306	152	±4.8	1°30′	0.9	32.5
10	4900	8000	108	246	23.9	89	356	178	±5.2	1°30′	1.0	50
11	6368	6300	118	276	27.2	102	382	178	±5.6	1°30′	1.2	75
12	8900	6300	110	276	17.5	128	454	198	±3.6	1°	1.2	72.2
13	15280	5000	135	308	19	160	550	230	±4,0	1°	1.2	120
14	25410	4700	155	346	21.5	180	574	210	±4,0	1°	1.2	175
15	37130	4300	165	375	24	198	644	248	±4,0	1°	1.3	234
16	47120	3900	180	410	29.5	214	708	280	±4.4	1°	1.3	396
17	57000	3500	190	445	29.5	225	770	320	±4.4	1°	1.4	369
18	63186	3500	205	470	31	248	846	350	±4.8	1°	1.5	448
19	82590	3200	230	512	32	278	936	380	±4.8	1°	1.6	596
20	102100	2800	255	556	32.5	305	1002	390	±5.2	1°	1.8	763
21	126070	2450	265	588	34	318	1036	400	±5.4	1°	1.8	919
22	146350	2150	275	630	34.5	352	1064	400	±5.6	1°	2	1068
23	173830	2000	290	655	35.5	348	1116	420	±6,0	1°	2	1235
24	200000	1400	305	680	44	350	1160	460	±7,0	30′	2	1350
26	315000	1200	365	785	50	350	1220	520	±8.4	30′	2	1650
27	400000	1150	380	830	50	380	1360	580	±9,0	30′	2	1950
28	500000	1100	400	875	50	400	1400	600	±9,6	30′	2.5	2200
29	630000	1000	425	935	60	400	1480	680	±10,0	20′	2.5	2300
30	800000	930	440	1030	60	440	1580	700	±10,4	20′	2.5	2600
31	1000000	880	460	1080	66	440	1620	700	±11,0	20′	2.5	3500
32	1250000	820	500	1160	70	520	1780	740	±11,6	20′	2.5	4800
33	1600000	740	560	1290	82	570	1920	780	±12,4	20′	3	6100
34	2000000	680	600	1410	92	570	1940	800	±13,0	20′	3	7600
35	2500000	620	650	1530	105	630	2000	800	±13,6	20′	3	8600
36	3020000	570	710	1670	115	710	2340	880	±14,4	20′	3	11000
37	4050000	520	780	1830	125	800	2540	940	±15,0	20′	3	14700
38	5300000	480	860	2000	130	800	2540	940	±15,0	20′	3	21000
39	6600000	430	945	2200	140	960	3020	1100	±16,6	20′	3	26700
40	8100000	400	1030	2400	140	960	3020	1100	±16,4	20′	3	32000
