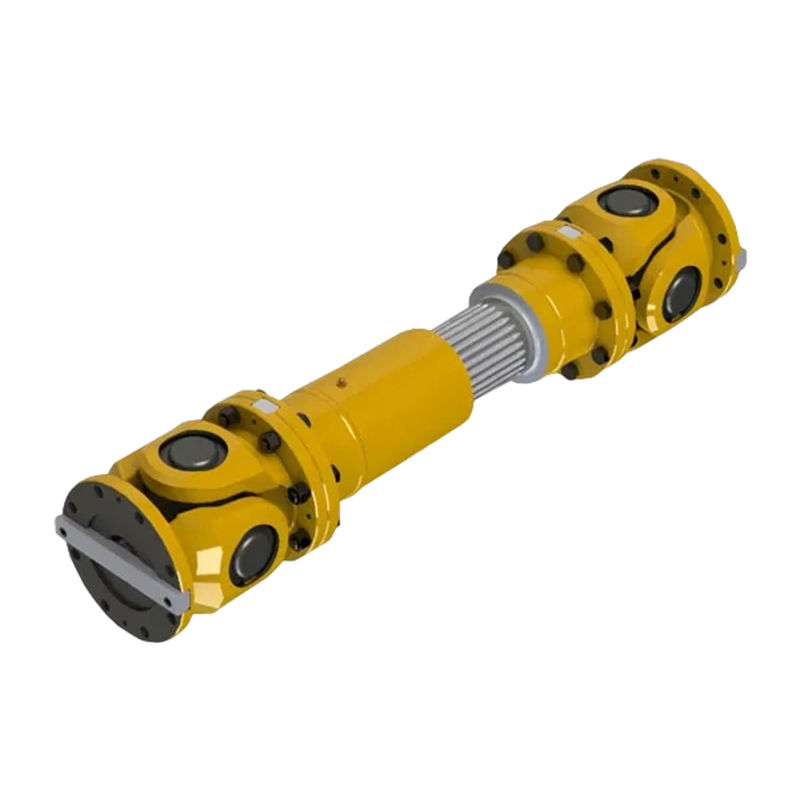

SWC-BF nagy méretű szabványos tágulási karimás univerzális tengelykapcsoló

Name: SWC-BF nagy méretű szabványos tágulási karimás univerzális tengelykapcsoló
Rating: 5 (99 reviews)

SWC-BF nagy méretű szabványos teleszkópos karimás univerzális csatlakozó a nehézgépek alapeleme, amely integrálja az ultranagy nyomatékú átvitelt és a rugalmas elmozdulás kompenzációt. Egyedülálló szabványos teleszkópos karimás kialakítása kiváló axiális tágulási és összehúzódási képességekkel ruházza fel a berendezést, hatékonyan nyeli el a hőtágulás, hideg összehúzódás vagy a keret deformációja okozta tengelyirányú elmozdulásokat a rendszer működése során, biztosítva az erőátvitel folyamatos stabilitását összetett dinamikus körülmények között.

Ez a terméksorozat robusztus műszaki jellemzőkkel rendelkezik, 620 mm és 1320 mm közötti esztergálási átmérővel, lenyűgöző 16 000 kN·m névleges nyomatékkal és 9 600 kN·m maximális kifáradási nyomatékkal, így képes megbirkózni a nagy terhelésű kihívásokkal olyan igényes területeken, mint a hajógyártás, az energiatermelés, az energiatermelés, az acélgyártás és az olvasztás. A precíz univerzális csuklós konfigurációval ez a tengelykapcsoló pontos szögeltolódás kompenzációt érhet el 5° és 15° közötti tengelyeltérési szögtartományon belül, jelentősen csökkentve a csatlakoztatott berendezések mechanikai igénybevételét és kopását.

A tartós szerkezeti kialakításnak köszönhetően, amely szigorúan betartja az ipari szabványokat, nemcsak magas teljesítményátalakítási hatékonyságot biztosít, hanem jelentősen csökkenti a karbantartási költségeket is a hosszú távú működés során. Ideális műszaki megoldás nagy ipari rendszerek nagy megbízhatóságú csatlakozásainak megvalósításához.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: SWC-BF szabványos tágulási karimás univerzális tengelykapcsoló
KÖVETKEZŐ: SWC-DH típusú rövid expanziós hegesztő univerzális tengelykapcsoló

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

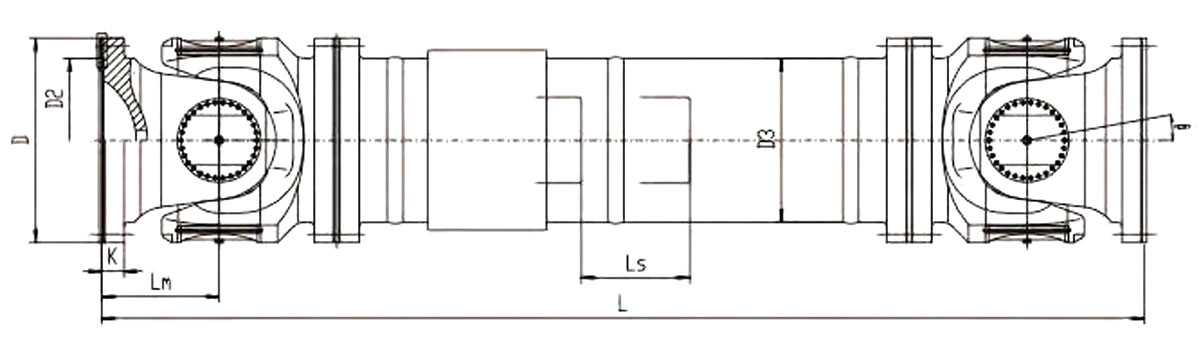

BF típusú nagy méretű szabványos tágulási karimás univerzális tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	forgás Átmérő D/mm	Névleges nyomaték Tn/kN·m	Fárasztó nyomaték Tf/kN·m	Csapágy élettartam tényező K	Tengelyszög β/(°)	Bővítés összehúzódása mennyiség Ls/mm	Méret /mm
							Lmin			D1 (jS11)	D₂ (H7)	D₃	L _m			n×φd	k
							β=5°	β=10°	β=15°				β=5°	β=10°	β=15°
SWC620BF	620	1600	960	0,21×10 ⁶	5°	250	3100	3180	3220	575	500	480	325	345	355	20×φ26	70
		1400	840	0,16×10 ⁶	10°
		1220	730	0,13×10 ⁶	15°
SWC680BF	680	2180	1310	0,51×10 ⁶	5°	250	3250	3350	3390	635	550	530	350	375	385	24×φ26	70
		1900	1140	0,41×10 ⁶	10°
		1640	980	0,32×10 ⁶	15°
SWC740BF	740	2800	1680	1,18×10 ⁶	5°	250	3460	3580	3620	685	600	590	385	415	425	24×φ33	80
		2450	1470	0,98×10 ⁶	10°
		2100	1260	0,75×10 ⁶	15°
SWC780BF	780	3200	1920	1,73×10 ⁶	5°	250	3720	3860	3920	725	640	630	405	440	455	24×φ33	90
		2860	1720	1,48×10 ⁶	10°
		2500	1500	1,06×10 ⁶	15°
SWC840BF	840	3600	2160	3,63×10 ⁶	5°	250	3960	4040	4100	775	680	660	460	480	495	24×φ39	100
		3580	2150	3,11×10 ⁶	10°
		3100	1860	2,23×10 ⁶	15°
SWC920BF	920	5300	3200	9,02×10 ⁶	5°	300	4520	4620	4680	855	730	750	500	525	540	24×φ39	110
		4700	2820	8,12×10 ⁶	10°
		4050	2430	5,62×10 ⁶	15°
SWC1000BF	1000	6900	4140	18,2×10 ⁶	5°	300	5020	5100	5180	920	800	790	555	575	595	20×φ45	125
		6000	3600	15,3×10 ⁶	10°
		5200	3120	12,2×10 ⁶	15°
SWC1100BF	1100	9200	5520	46,0 × 10 ⁶	5°	300	5640	5720	5820	1020	880	860	610	630	655	20×φ45	135
		8000	4800	36,1×10 ⁶	10°
		6900	4140	30,3×10 ⁶	15°
SWC1200BF	1200	12000	7200	110×10 ⁶	5°	300	6380	6440	6550	1110	960	940	670	685	715	20×φ52	150
		10400	6240	94×10 ⁶	10°
		9000	5400	74×10 ⁶	15°
SWC1280BF	1280	14600	8760	212×10⁶	5°	350	7200	7280	7360	1190	1020	1000	725	745	765	20×φ52	160
		12700	7600	165×10 ⁶	10°
		11000	6600	138×10 ⁶	15°
SWC1320BF	1320	16000	9600	288×10 ⁶	5°	350	8000	8080	8150	1230	1040	1020	750	770	790	24×φ52	170
		13900	8340	224×10 ⁶	10°
		12000	7200	187×10 ⁶	15°

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd.

Zhongye Heavy Industry Technology (Zhenjiang) Co., Ltd. is located in a well-known ancient city, Zhenjiang. We are an enterprise integrating R & D, manufacturing, and sales. As a famous China SWC-BF nagy méretű szabványos tágulási karimás univerzális tengelykapcsoló Manufacturers and SWC-BF nagy méretű szabványos tágulási karimás univerzális tengelykapcsoló Suppliers, our products are widely used in metallurgical equipment, mining equipment, water equipment, lifting equipment, paper equipment, port equipment and other industries.
Főbb termékeink a fogazott tengelykapcsoló, rugalmas hüvelyes oszlopcsapos tengelykapcsoló, rugalmas oszlopcsapos tengelykapcsoló, fogaskerekes tengelykapcsoló rugalmas csappal, univerzális tengelykapcsoló, gumiabroncs tengelykapcsoló, pofás tengelykapcsoló, csillagtengelykapcsoló, membrános tengelykapcsoló, dobos tengelykapcsoló és rácsos tengelykapcsoló, Oldham tengelykapcsoló, láncos tengelykapcsoló, GL típusú tengelykapcsoló és karimás tengelykapcsoló biztonsági tengelykapcsoló és így tovább. Cégünk különféle nem szabványos tengelykapcsoló-tervezést és gyártást is vállal.

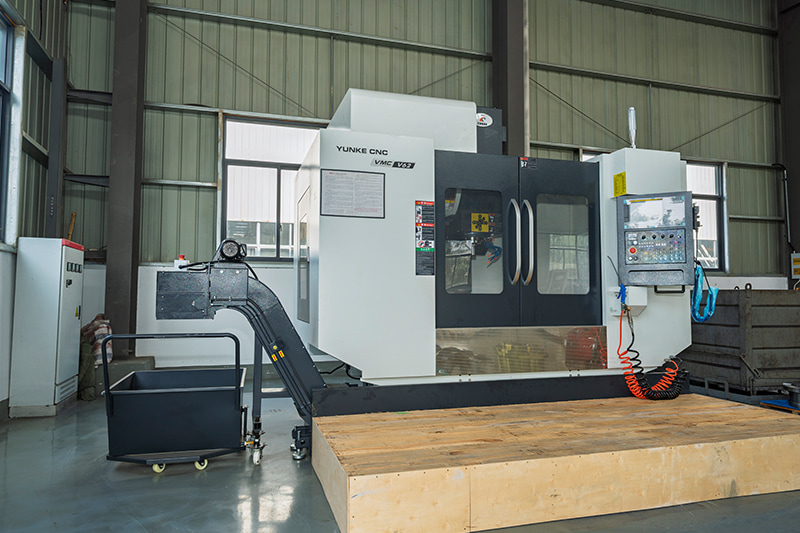

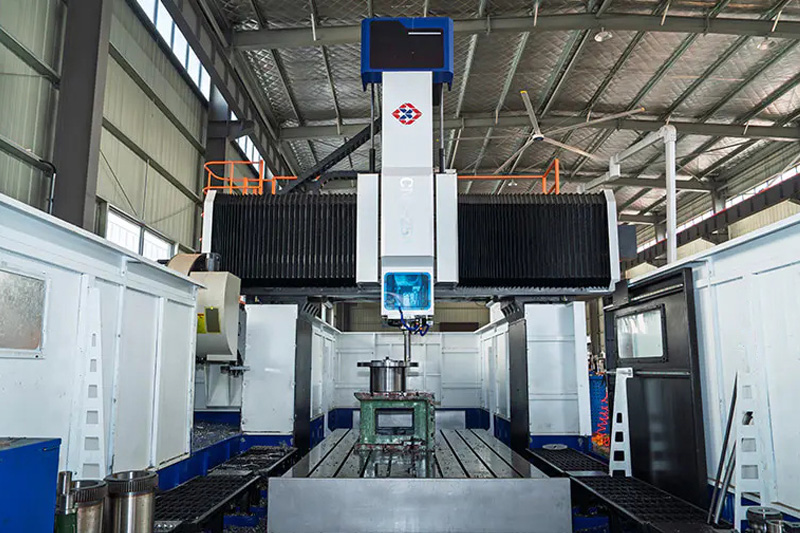

Az új műhely körülbelül 16463,52 m² területet foglal el. nehézműhely 5500 m2, Precíziós műhely 4600 m², irodaház és tornaterem 2000 m2, Ebédlő 500 m², Raktár 1000 m², Utak, zöldítés, parkolók 3563 m2.
