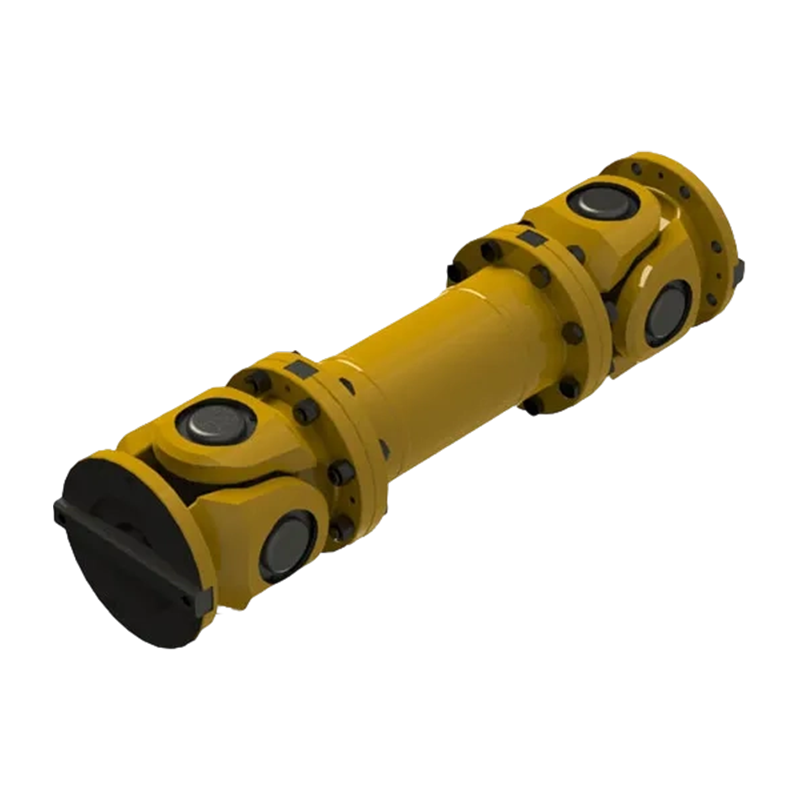

SWC-WF típusú univerzális karimás tengelykapcsoló tágulási hegesztés nélkül

Name: SWC-WF típusú univerzális karimás tengelykapcsoló tágulási hegesztés nélkül
Rating: 5 (99 reviews)

SWC-WF típusú, tágulásmentes, hegesztett karimás univerzális csukló stabil és hatékony erőátviteli megoldást kínál nehéz munkakörülményekhez, amelyek nem igényelnek gyakori axiális kompenzációt az áramvonalas, nem hegesztő karimás szerkezetének köszönhetően, különösen a precíziós iparágakban, mint például a papírgyártás, a vegyipar és az általános gyártás. A tengelykapcsoló nagy szilárdságú fémből készült, nem elasztikus elemekkel rendelkezik, és fő előnyei a kiváló szögkiegyenlítő képességben (maximális tengelyszög 15°-ig) és a rendkívül magas nyomatékátviteli hatékonyságban rejlenek. A névleges forgatónyomaték 1000 kN · m-ig viselhető, biztosítva a nehézgéprendszerek csatlakozási stabilitását és üzemi tartósságát zord környezetben. Ellentétben a könnyű nylon fogaskerék-csatlakozóval vagy a nylon hüvelyes fogaskerekes tengelykapcsolóval, az SWC-WF sorozat inkább a szerkezeti merevségre és a nagy nyomaték melletti könnyű telepítésre összpontosít. Komplex automatizált gyártósorok építésekor azonban rugalmasan integrálható olyan alkatrészekkel is, mint a nylon belső tengelykapcsoló és a rugalmas nylon fogaskerekes tengelykapcsoló, hogy megfeleljen az erőátviteli pontosság és a rendszer rugalmas adaptációjának kettős követelményének, ezáltal jelentősen javítva a teljes rendszer általános hatékonyságát, miközben csökkenti a karbantartási költségeket.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: Nincs korábbi cikk
KÖVETKEZŐ: SWC-BH szabványos expanziós hegesztett univerzális tengelykapcsoló

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

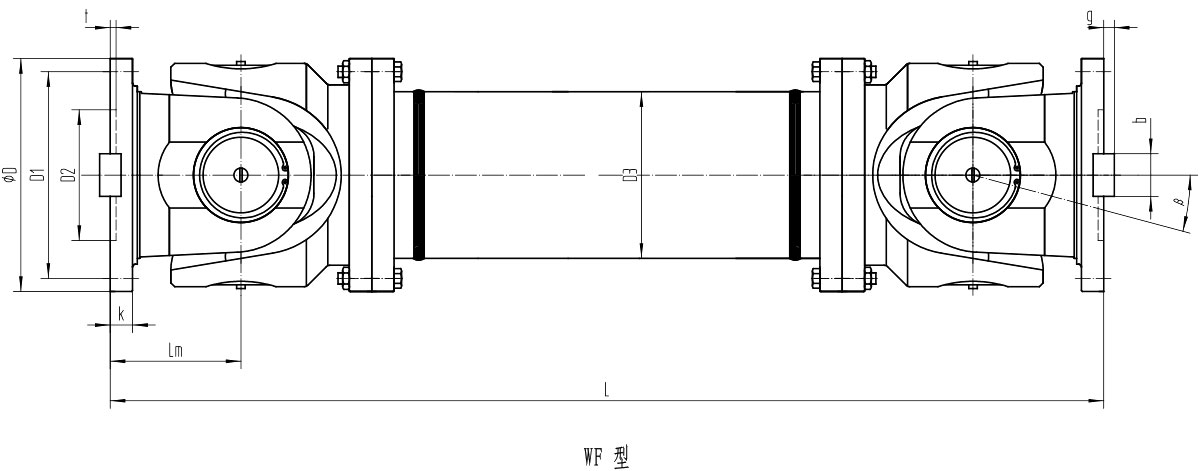

WF típusú nagyméretű univerzális tengelykapcsoló alapparaméterei és fő méretei tágulási karima nélkül

Írja be	Forgatás átmérője D/mm	Névleges nyomaték Tn/kN·m	Fárasztó nyomaték Tf/kN·m	Csapágy élettartam tényező L	Tengelyszög β/(°)	Méret/mm										Tehetetlenségi pillanat I/kg·m²		Tömeg m/kg
Írja be	Forgatás átmérője D/mm	Névleges nyomaték Tn/kN·m	Fárasztó nyomaték Tf/kN·m	Csapágy élettartam tényező L	Tengelyszög β/(°)	L _min	D₁(js11)	D₂(H7)	D₃	L _m	n×φd	k	t	b(h9)	g	L _min	Növelje 100 mm	L _min	Növelje 100 mm
SWC180WF	180	22.4	11.2	0.245	≤15	560	155	105	114	110	8×φ17	17	5	24	7	0.248	0.007	58	2.8
SWC200WF	200	36	18	1.115	≤15	585	170	120	133	115	8×φ17	17	5	28	8	0.316	0.013	82	3.7
SWC225WF	225	56	28	7.812	≤15	610	196	135	152	120	8×φ17	20	5	32	9	0.636	0.023	93	4.9
SWC250WF	250	80	40	2,82×10¹	≤15	715	218	150	168	140	8×φ19	25	6	40	12.5	1.352	0.028	143	5.3
SWC285WF	285	120	58	8,28×10¹	≤15	810	245	170	194	160	8×φ21	27	7	40	15	2.664	0.051	220	6.3
SWC315WF	315	160	80	2,79 × 10²	≤15	915	280	185	219	180	10×φ23	32	8	40	15	4.469	0.08	300	8
SWC350WF	350	225	110	7,44×10²	≤15	980	310	210	245	194	10×φ23	35	8	50	16	7.189	0.146	387	11.5
SWC390WF	390	320	160	1,86×10³	≤15	1100	345	235	267	215	10×φ25	40	8	70	18	13.18	0.222	588	15
SWC440WF	440	500	250	8,25×10³	≤15	1290	390	255	325	260	16×φ28	42	10	80	20	23.25	0.474	880	21.7
SWC490WF	490	700	350	2,154 × 10⁴	≤15	1360	435	275	351	270	16×φ31	47	12	90	22.5	41.89	0.69	1263	27.3
SWC550WF	550	1000	500	6,335 × 10⁴	≤15	1510	492	320	426	305	16×φ31	50	12	100	22.5	68.48	1.357	1663	34
