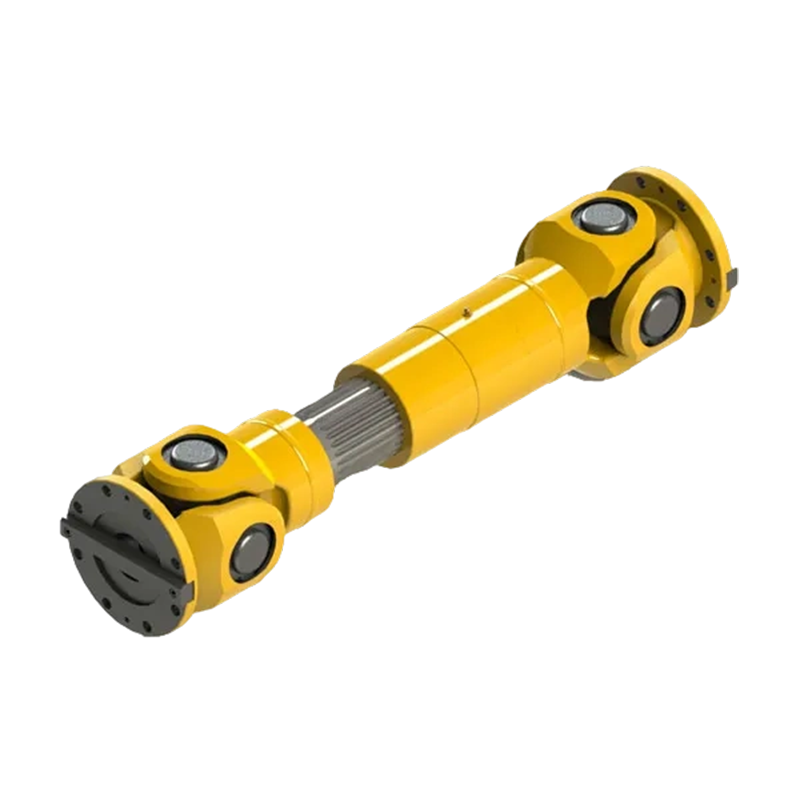

SWC-BH szabványos expanziós hegesztett univerzális tengelykapcsoló

Name: SWC-BH szabványos expanziós hegesztett univerzális tengelykapcsoló
Rating: 5 (99 reviews)

SWC-BH szabványos teleszkópos hegesztett kardáncsukló egy hatékony és sokoldalú erőátviteli megoldás, amelyet kifejezetten a szögeltérésekkel rendelkező tengelyek közötti nagy nyomaték átvitelére terveztek. Magja az egyedülálló teleszkópos szerkezetben rejlik, amely lehetővé teszi a tengelyirányú elmozdulások rugalmas kompenzálását és a jelentős szögeltérésekhez való alkalmazkodást, hatékonyan csökkentve a csatlakoztatott berendezések feszültségét, és növelve a teljes átviteli rendszer megbízhatóságát. Ez a terméksorozat precíziós hegesztési technológiával készül, rendkívül nagy szerkezeti szilárdsággal és tartóssággal. Névleges nyomatékának teherbírása elérheti az 1000 kN · m-t, amely különféle kemény ipari kihívásoknak is megfelel. Bonyolult erőátviteli láncok felépítésekor ezt a nagy teherbírású hegesztett szerkezetet gyakran olyan alkatrészekkel párosítják, mint a nylon fogaskerekes tengelykapcsoló vagy a nylon hüvelyes fogaskerekes tengelykapcsoló, hogy precíz és stabil teljesítményt biztosítsanak különböző üzemi körülmények között.

Az SWC-BH szabványú teleszkópos hegesztett kardáncsukló szigorúan követi az ipari szabványokat a gyártás során, és kiváló kompatibilitást és konzisztenciát mutat. Széles körben használják olyan kulcsfontosságú ipari területeken, mint a kohászat, bányászat, energia és anyagmozgatás. Könnyen telepíthető és karbantartható jellemzői jelentősen csökkenthetik a vállalkozások működési költségeit és lerövidíthetik a berendezések leállási idejét, garantálva a nehézgépek folyamatos működését.

Lépjen kapcsolatba velünk

PDF Letöltés

PREV: SWC-WF típusú univerzális karimás tengelykapcsoló tágulási hegesztés nélkül
KÖVETKEZŐ: SWC-BF szabványos tágulási karimás univerzális tengelykapcsoló

Termékparaméterek

Üzenet küldése

MŰSZAKI PARAMÉTEREK

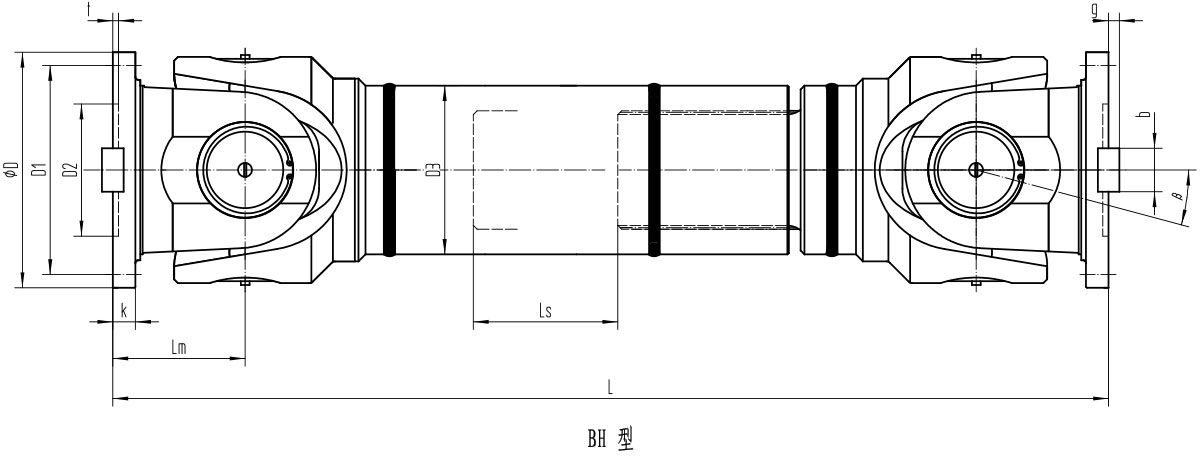

A BH szabványos tágulóhegesztett univerzális tengelykapcsoló alapvető paraméterei és fő méretei

Írja be	forgás Átmérő D/mm	Névleges nyomaték Tn/kN·m	Fárasztó nyomaték Tf/kN·m	Csapágy élet tényező L	Tengelyszög β/(°)	Bővítés szerződött mennyiség Ls/mm	Méret/mm										Tehetetlenségi pillanat I/kg·m²		mise m/kg
Írja be	forgás Átmérő D/mm	Névleges nyomaték Tn/kN·m	Fárasztó nyomaték Tf/kN·m	Csapágy élet tényező L	Tengelyszög β/(°)	Bővítés szerződött mennyiség Ls/mm	L _min	D1 (jS11)	D₂ (H7)	D₃	L _m	n×φd	k	t	b (h9)	g	L _min	Növelje 100 mm	L _min	Növelje 100 mm
SWC100BH	100	2.5	1.25	5,795 × 10 ^-4	≤25	55	405	84	57	60	55	6×φ9	7	2.5	-	-	0.004	0.0002	6.1	0.35
SWC120BH	120	5	2.5	4,641 × 10 ^-3	≤25	80	485	102	75	70	65	8×φ11	8	2.5	-	-	0.011	0.0004	10.8	0.55
SWC150BH	150	10	5	0,51×10 ^-1	≤25	80	590	130	90	89	80	8×φ13	10	3	-	-	0.042	0.0016	24.5	0.85
SWC180BH	180	22.4	11.2	0.245	≤15	100	840	155	105	114	110	8×φ17	17	5	24	7	0.175	0.007	70	2.8
SWC200BH	200	36	18	1.115	≤15	110	860	170	120	133	115	8×φ17	17	5	28	8	0.314	0.013	98	3.7
SWC225BH	225	56	28	7.812	≤15	140	920	196	135	152	120	8×φ17	20	5	32	9	0.538	0.023	122	4.9
SWC250BH	250	80	40	2,82×10 ¹	≤15	140	1035	218	150	168	140	8×φ19	25	6	40	12.5	0.966	0.028	172	5.3
SWC285BH	285	120	58	8,28×10 ¹	≤15	140	1190	245	170	194	160	8×φ21	27	7	40	15	2.011	0.05	263	6.3
SWC315BH	315	160	80	2,79×10 ²	≤15	140	1315	280	185	219	180	10×φ23	32	8	40	15	3.605	0.08	382	8
SWC350BH	350	225	110	7,44×10 ²	≤15	150	1440	310	210	245	194	10×φ23	35	8	50	16	5.316	0.146	532	11.5
SWC390BH	390	320	160	1,86×10 ³	≤15	170	1590	345	235	267	215	10×φ25	40	8	70	18	12.16	0.222	738	15
SWC440BH	440	500	250	8,25×10 ³	≤15	190	1875	390	255	325	260	16×φ28	42	10	80	20	21.42	0.474	1190	21.7
SWC490BH	490	700	350	2,154 × 10 ⁴	≤15	190	1985	435	275	351	270	16×φ31	47	12	90	22.5	34.10	0.69	1542	27.3
SWC550BH	550	1000	500	6,335 × 10 ⁴	≤15	240	2300	492	320	426	305	16×φ31	50	12	100	22.5	68.92	1.357	2380	34
