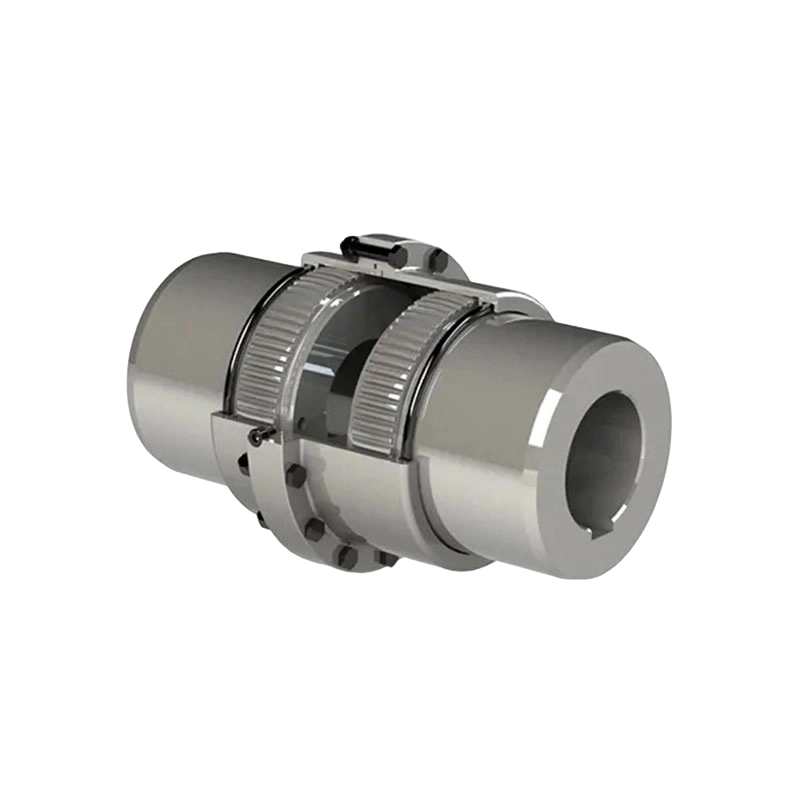

GBD motortengely hosszabbító dob fogaskerekes tengelykapcsoló (Q/YG 11003X-2018)

Termék áttekintése:

A GBD sorozatú motortengely dob-fogaskerekes tengelykapcsolója kivételes erőátviteli megoldást jelent. Robusztus, megbízható és rendkívül sokoldalú kialakítás jellemzi, ezért széles körben használják az ipari szektorok széles körében. A motor tengelyét a meghajtott berendezéssel összekötő kritikus láncszemként ez a tengelykapcsoló kulcsszerepet játszik a nyomaték zökkenőmentes átvitelének és a mechanikai rendszereken belüli forgómozgások zökkenőmentes végrehajtásának biztosításában. A Q/YG 11003X-2018 vállalati szabvány szigorú betartásával gyártva ez a termék a legmagasabb szintű mérnöki és gyártási kiválóságról tanúskodik.

Főbb műszaki jellemzők:

1. Kivételes kompenzációs képesség: A GBD tengelykapcsoló legmeghatározóbb tulajdonsága az a képessége, hogy kompenzálja az axiális, radiális és szögeltéréseket. Ez a képesség különösen létfontosságú olyan működési környezetekben, ahol a pontos tengelybeállítás fenntartása kihívást jelent; hatékonyan mérsékli a berendezések hibás beállításából eredő kopását, és minimalizálja a költséges állásidő kockázatát.

2. Rezgéscsillapítás és ütésállóság: A precíziós tervezésű dobfogaskerekes mechanizmust úgy tervezték, hogy hatékonyan csillapítsa a rezgéseket és elnyelje az erőátvitel során keletkező lökésterheléseket, ezáltal biztosítva a teljes rendszer egyenletes és stabil működését.

3. Robusztus és tartós felépítés: A nagy szilárdságú anyagokból készült és fejlett gyártási folyamatokat alkalmazó termék képes ellenállni a nagy terheléseknek, a kemény üzemi körülményeknek és az ipari környezetben rejlő dinamikus igénybevételeknek, így kivételesen hosszú élettartamot biztosít.

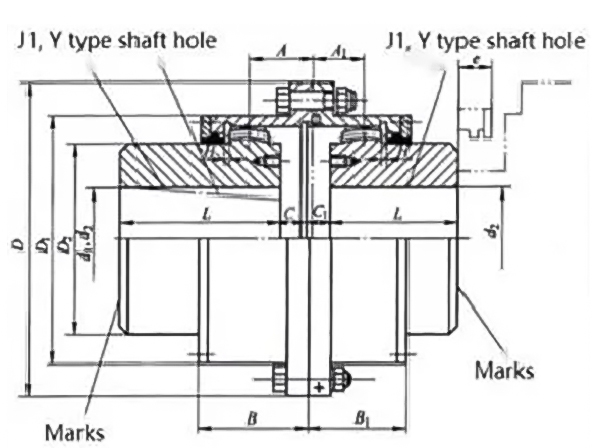

4. Kompakt és precízen megtervezett szerkezet: Amint az a szerkezeti ábrákon látható, a tengelykapcsoló-szerelvény precízen megtervezett kialakítású, ahol a külső hüvely biztonságosan rögzítve van a belső fogaskerék-mechanizmushoz, elősegítve a rendkívül hatékony teljesítmény-csatlakozást.

Fő műszaki paraméterek:

Az adott modelltől és specifikációktól függően a GBD sorozat az alkalmazási követelmények széles spektrumát öleli fel, a könnyűtől a nagy teherbírású műveletekig:

1. Névleges nyomaték (Tn): Az 1,6 kN·m (GBD1 modell) és 56 kN·m (GBD10 modell) közötti tartományban a sorozat különféle intenzitási szinteken teljesíti a különféle erőátviteli igényeket.

2. Megengedett sebesség (n): Az akár 5600 fordulat/perc sebesség elérésére is képes (kisebb modelleknél) a tengelykapcsoló stabil forgási teljesítményt tart fenn még nagy teljesítményű, nagy igénybevételt jelentő alkalmazásoknál is.

3. Furat átmérője és hossza: A sorozat sokféle furatméretet támogat, 22 mm-től 200 mm-ig terjedő átmérőkkel. Ezenkívül többféle furat-konfigurációt kínál – beleértve az Y, J1 és Z1 típust –, hogy tökéletes kompatibilitást biztosítson a különféle motortípusok tengelyhosszabbításaival.

4. Kenés és karbantartás: A terméknek külön belső tartálya van a kenőanyag tárolására. Az adott modell méretétől függően a zsírfeltöltés térfogata 107 ml-től 1320 ml-ig terjed, biztosítva a fogaskerék fogfelületeinek alapos kenését.

Alkalmazási mezők:

Kivételes teherbíró képességüknek és stabilitásuknak köszönhetően a GBD típusú tengelykapcsolókat széles körben használják a következő iparágakban:

1. Kohászati és bányászati berendezések

2. Emelő- és szállítógépek (pl. kikötői berendezések)

3. Vízépítési berendezések és papírgyártó gépek

4. Egyéb nagy teherbírású ipari hajtásrendszerek

Telepítés és karbantartás:

A GBD típusú tengelykapcsoló kialakítása a felhasználó kényelmét helyezi előtérbe; beszerelési és eltávolítási eljárásait leegyszerűsítették, hogy megkönnyítsék a műszaki személyzet rutinszerű karbantartását és szervizelését. Ez az egyszerű karbantartás nemcsak a javítási állásidőt csökkenti, hanem növeli a teljes mechanikai rendszer általános költséghatékonyságát és működési megbízhatóságát is.
