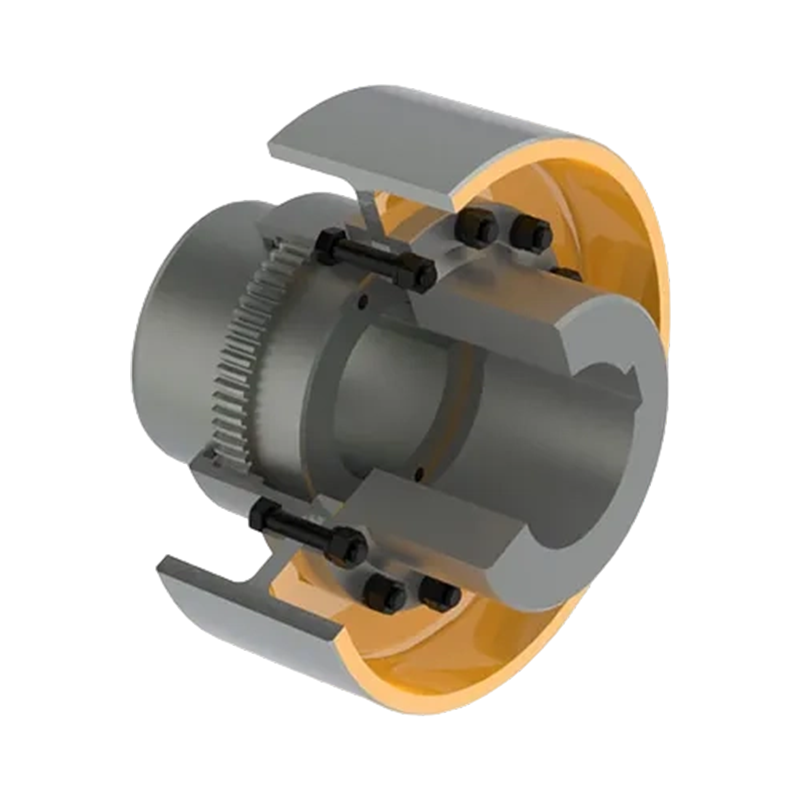

GCL dob fogaskerekes tengelykapcsoló fékkerékkel (Q/YG 13011X-2018)

Termék áttekintése: A GCL típusú dobfogaskerekes tengelykapcsoló fékkerékkel (standard: Q/YG 13011X-2018) egy innovatív átviteli megoldás, amely tökéletesen integrálja a nagy hatékonyságú dobfogaskerekes átviteli technológiát a fékezési funkcióval. A nagy nyomatékátvitel mellett ez a tengelykapcsoló precíz vezérlést és lassítási/leállítási képességeket biztosít az ipari berendezések forgómozgásához az integrált fékkerék-szerkezet révén.

A tervezés fő jellemzői:

1. Integrált sebességváltó és fékezés: Ez a rendszer zökkenőmentesen integrálja a sebességváltó tengelykapcsoló átviteli hatékonyságát a fékkerék vezérlő funkciójával, átfogó megoldást nyújtva a nehézipari gépek erőátviteléhez és mozgásvezérléséhez.

2. Nagy teljesítményű dobfogaskerekek: A belső hajtóműrész nagy szilárdságú anyagokból, például ötvözött acélból készült, és kiváló rugalmassággal kompenzálja a tengelyirányú (radiális, axiális és szögletes) eltolódást, ezáltal csökkentve a csatlakoztatott berendezés feszültségét.

3. Precíz fékezés: Az integrált fékkerék-kialakítás lehetővé teszi, hogy a berendezés gyorsan lelassítson vagy teljesen leálljon a működési vagy biztonsági követelményeknek megfelelően, jelentősen növelve az átviteli rendszer biztonságát és rugalmasságát.

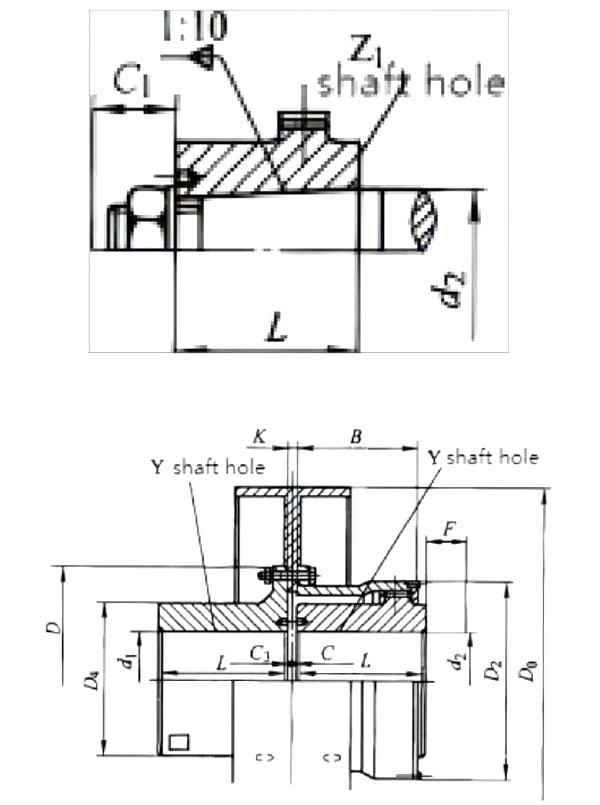

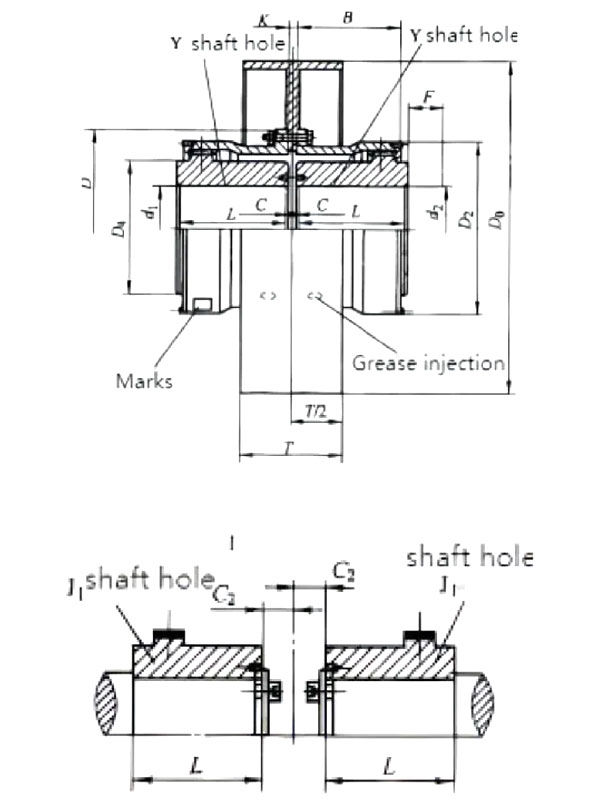

4. Különböző szerkezeti formák: Amint a műszaki rajzokon látható, ez a sorozat két fő szerkezeti elrendezést kínál: GCL-I és GCL-II, a különböző hely- és telepítési igényekhez való alkalmazkodás érdekében.

5. Kényelmes kenési rendszer: A ház egy dedikált olajbefecskendező nyílással van felszerelve a könnyű rutin kenési karbantartás érdekében, biztosítva a fogaskerekek fogainak hosszú távú megbízhatóságát.

6. Műszaki adatok és paraméterek: A GCL sorozatú tengelykapcsolók a GCL1-től a GCL14-ig számos specifikációt lefednek, és megfelelnek az ipari nyomatékkövetelmények széles skálájának:

1. Névleges nyomaték (T _n ): Széles tartomány, 800 N·m és 180 000 N·m között.

2. Megengedett fordulatszám ([n]): Akár 4000 fordulat/perc (a specifikációtól függően).

3. Fékkerék átmérője (D ₀ ): Különféle szabványos fékkerékméretek állnak rendelkezésre, 160 mm és 800 mm közötti átmérőkkel.

4. Tengelyfurat-kompatibilitás: Támogatja a különféle tengelyfuratok típusait, például Y, J1 és Z1, kompatibilis tengelyátmérők széles skálájával (minimum 12 mm, maximum 260 mm).

Alkalmazás értéke és mezői: A nagy teherbírású sebességváltó és a precíz fékezési jellemzők kombinációja miatt ez a termék ideális választás a következő területeken a rendkívül magas biztonsági és tartóssági követelményekkel rendelkező berendezésekhez:

1. Szállítórendszerek: Például a nagy szállítószalagok meghajtása és vészfékezése.

2. Nehézgépek: Beleértve a darálókat, keverőket, malmokat stb.

3. Speciális ipari berendezések: Széles körben használják a kohászatban, bányászatban, emelő-, kikötői és vízügyi gépiparban.

Telepítés és karbantartás: Ez a tengelykapcsoló felhasználóbarát kialakítású, leegyszerűsíti a telepítési folyamatot, és célja a berendezés állásidejének minimalizálása. A rendszeres szemrevételezéssel és a zsírpótlással hatékonyan meghosszabbítható a rendszer élettartama, és csökkenthető az általános működési költségek.
