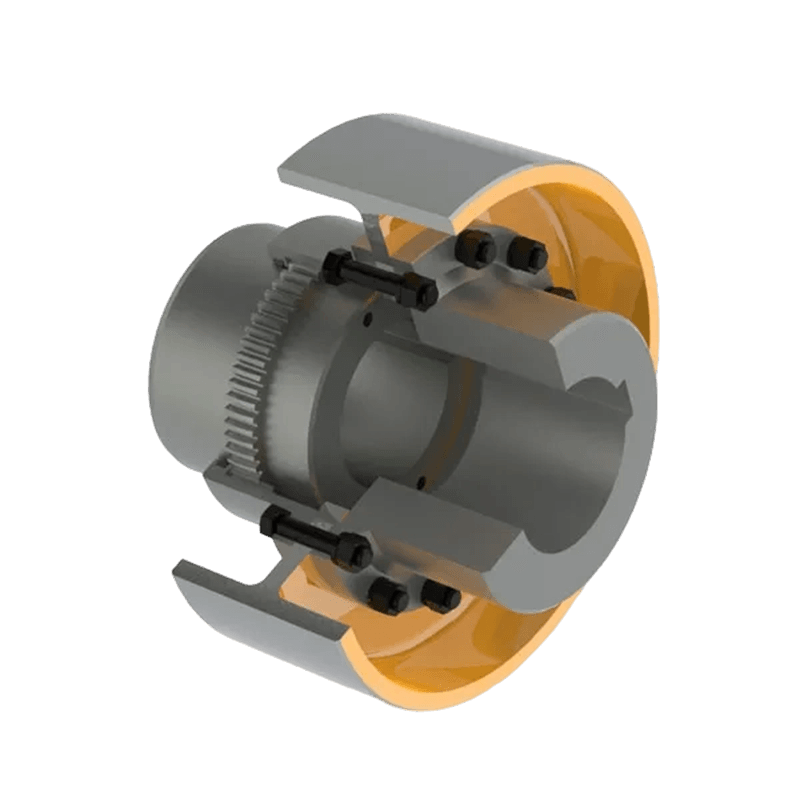

GBL Dob fogaskerekes tengelykapcsoló fékkerékkel (Q/YG 11004X-2018)

Termék áttekintése:

A GBL sorozatú dob típusú fogaskerék-csatlakozó fékkerékkel egy speciális mechanikus erőátviteli alkatrész, amelyet úgy terveztek, hogy elősegítse a forgó tengelyek közötti hatékony nyomatékátvitelt, miközben a fékkerék integrálásával további biztonsági vezérlést és fékezési képességeket biztosít. Ez a termék ötvözi a hagyományos dob típusú fogaskerekes tengelykapcsolók eredendő megbízhatóságát a fékezési funkcióval, így ideális választás a modern ipari gépek precíz vezérléséhez és üzembiztonságához.

Szerkezeti tervezés és teljesítmény jellemzők:

1. Fejlett dob típusú fogaskerék-szerkezet: A tengelykapcsoló robusztus és tartós belső dob típusú kialakítással rendelkezik, amely az erőt a finoman megmunkált belső fogaskerekek fogainak precíz összeillesztésén keresztül továbbítja.

2. Többdimenziós eltolódás kompenzációja: Ez az egyedülálló kialakítás hatékonyan kompenzálja a csatlakoztatott tengelyek közötti szög-, sugárirányú (párhuzamos) és axiális eltéréseket. Az ilyen eltérések okozta eltérések elnyelésével jelentősen csökkenti a csatlakoztatott berendezések feszültségét, ezáltal meghosszabbítja a teljes átviteli rendszer élettartamát.

3. Integrált fékezési funkció: A fékkerék közvetlenül a tengelykapcsoló szerkezetbe történő integrálásával az egység lehetővé teszi a forgó tengelyek szabályozott lassítását vagy vészleállítását. Ez a funkció kritikus fontosságú azoknál az alkalmazásoknál, amelyek precíz sebességszabályozást vagy biztonsági vészfékezési képességet igényelnek.

4. Nagy szilárdságú anyagok és tartósság: A kiváló minőségű acélból vagy ötvözött acélból készült termék kivételes kopásállóságot, fáradtságállóságot és korrózióállóságot mutat, így képes ellenállni a nagy igénybevételnek kitett műveleteknek és a kemény ipari környezetnek.

5. Moduláris felépítés és könnyű karbantartás: A tengelykapcsoló moduláris felépítésű, amely leegyszerűsíti a telepítési folyamatot. Kialakítása előtérbe helyezi a könnyű karbantartást, megkönnyítve a gyors ellenőrzéseket, a tömítések cseréjét vagy a komponensek javítását, hogy minimalizálja a berendezés leállását.

Főbb műszaki adatok:

1. Mérettartomány: A terméksorozat a GBL1-től a GBL14-ig terjedő modellek átfogó választékát kínálja.

2. Nyomatékkapacitás: A névleges nyomaték (Tn) széles, 0,63 kN·m és 125 kN·m közötti kapacitásokat fed le.

3. Működési sebesség: A nagy fordulatszámon kiváló stabilitást mutató tengelykapcsoló akár 4000 fordulat/perc maximális megengedett forgási sebességet is támogat (az adott modelltől függően).

4. Furat adaptálhatósága: Támogatja a különböző furatátmérő konfigurációkat (d1, d2, dz), a maximális furatátmérő eléri a 250 mm-t. Kérésre kúpos furatok is rendelkezésre állnak, maximum 220 mm átmérőig.

Fizikai jellemzők:

Az adott modell specifikációitól függően a termék önsúlya 7 kg-tól 850 kg-ig terjed, amely képes megfelelni az ipari berendezések változatos erőátviteli követelményeinek, a könnyűtől a nagy igénybevételű alkalmazásokig.

Elsődleges alkalmazási mezők:

Robusztus nyomatékátvitelük és precíz fékezési képességük miatt ezt a tengelykapcsoló-sorozatot széles körben alkalmazzák a következő iparágak nehézgépeiben és berendezéseiben:

1. Kohászat és bányászati gépek

2. Emelő- és szállítóberendezések

3. Kikötői és hidraulikus gépek

4. Papíripari berendezések

Masszív felépítésével, kivételes beállítási eltérés-kompenzációs képességeivel és fejlett integrált féktechnológiájával a GBL típusú dob-fogaskerék-csatlakozó fékdobbal átfogó megoldást kínál a modern ipari sebességváltó-rendszerekhez – a nagy hatékonyságot, a biztonságot és a tartósságot egyetlen csomagban ötvözi.
