GAZ a közbenső tengely dobos fogaskerekes tengelykapcsolójához csatlakoztatva (Q/YG 12007X-2018)

Termék áttekintése és alapvető definíciója:
A GAZ sorozatú köztes tengely dob-fogaskerekes tengelykapcsolója egy széles körben használt rugalmas erőátviteli alkatrész, amelyet kifejezetten a meghajtó és a hajtott végek köztes tengelyen keresztül történő összekapcsolására terveztek. Alapvető funkciója a zökkenőmentes erőáramlás elérése a fogaskerekek szerkezeteinek precíz összekapcsolásával, kritikus láncszemként szolgálva a hatékony működés biztosításához különböző átviteli rendszerekben, például járművek hajtásláncaiban vagy nagy teherbírású gépek hajtásláncaiban.

Kiváló szerkezeti tervezési és gyártási folyamat:

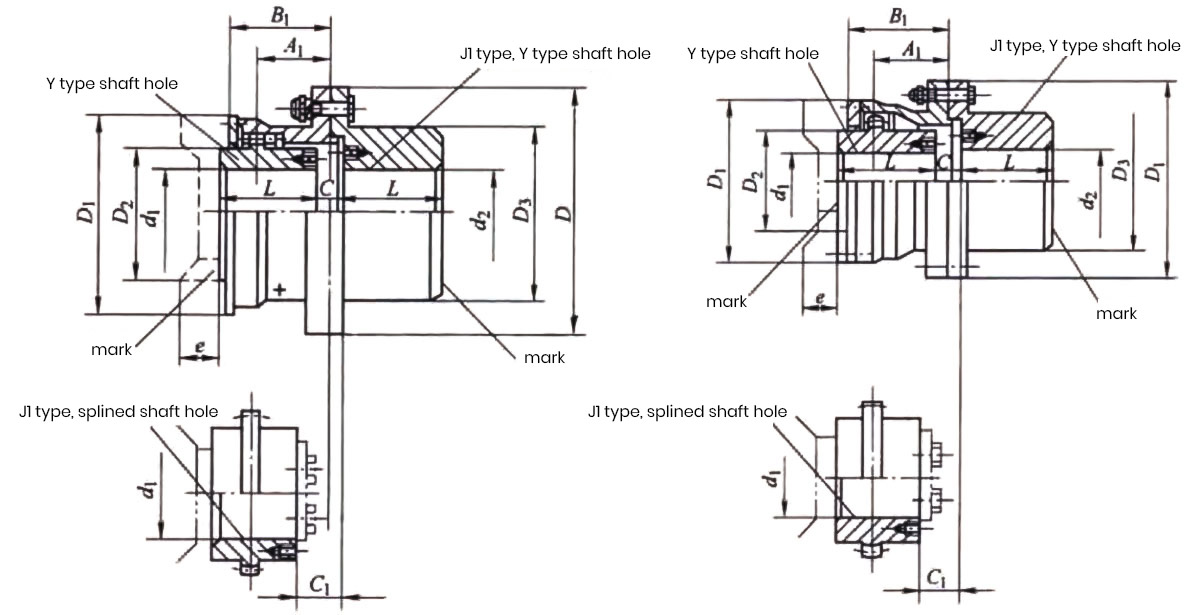

1. Köztes tengely csatlakozási kialakítása:
A termék egy közbenső tengelycsatlakozást tartalmaz, amely hatékonyan képes áthidalni a hézagokat a hosszú tengelyes rendszerek között. A telepítési követelményektől függően több modell is elérhető (például a GAZ1-GAZ14 és a GAZ15-GAZ30 különböző szerkezeti elrendezésekkel rendelkezik), hogy alkalmazkodjanak a különböző térbeli konfigurációkhoz.

2. Fejlett dobfogaskerék technológia:
A dob alakú fogaskerekek összekapcsolási technológiáját alkalmazva ez az egyedülálló fogazat optimalizálja az érintkezési feszültséget, nagy nyomatékátvitelt biztosít, miközben jelentősen csökkenti a vibrációt és a zajt működés közben.

3. Pontosság és tartósság kombinálva:
A nagy szilárdságú anyagokból, precíziós megmunkálással készült termék kiváló ütésállóságot és tartósságot kínál, folyamatos működés közben változó terhelésnek is ellenáll.

Főbb teljesítménybeli előnyök:

1. Átfogó elmozdulás kompenzáció:
A dobfogaskerék rugalmas jellemzőinek köszönhetően ez a tengelykapcsoló képes alkalmazkodni a tengelyek közötti szög-, sugár- és tengelyirányú eltérésekhez, hatékonyan csökkentve a belső mechanikai igénybevételt és meghosszabbítva a kapcsolódó csapágyak élettartamát.

2. Kivételes terhelési alkalmazkodóképesség:
Legyen szó első-, hátsó- vagy összkerék-hajtási rendszerről, a GAZ tengelykapcsoló erős alkalmazkodóképességről tesz tanúbizonyságot, egyenletes teljesítményt biztosítva különféle üzemi körülmények között.

3. Könnyű karbantartás:
Moduláris felépítése lehetővé teszi az intuitív integrált telepítést. A rendszeres ellenőrzés és kenés (megjegyzés: a nagyobb, D₂ ≥ 465 mm-es modelleknél speciális O-gyűrűs tömítéseket használnak) jelentősen meghosszabbíthatja a szervizintervallumokat és megbízható működést biztosít.

Az alapvető műszaki specifikációk áttekintése:
A GAZ sorozat a specifikációk széles skáláját kínálja, hogy megfeleljen a könnyűtől az ultranehéz ipari alkalmazásokig:

1. Nyomatéktartomány:
A névleges nyomaték (Tn) 800 N·m-től (GAZ1) 3 500 000 N·m-ig (GAZ30) kezdődik.

2. Fokozott kezelés:
Ha a fogaskerék fogfelületei nitridáltak vagy felületkeményítettek, a névleges nyomaték 1,3-szorosára növelhető a szabványos előírásokhoz képest, tovább növelve a terhelhetőséget.

3. Sebességteljesítmény:
A kisebb modellek kiváló nagy sebességű teljesítményt mutatnak 7100 fordulat/perc megengedett sebességgel, míg a nagyobb modelleket nagy teljesítményű, alacsony sebességű működésre optimalizálták.

4. Méretek kompatibilitása:
Támogatja a különböző tengelyfuratok átmérőit (d1, d2, dz) 220 mm-es maximális furattal, kompatibilis a legtöbb szabványos és nem szabványos tengelymérettel.

Széleskörű alkalmazási iparágak:
Megbízható teljesítményének és szerkezeti előnyeinek köszönhetően a GAZ tengelykapcsoló számos ipari szektorban kedvelt választássá vált:

1. Nehéz felszerelések:
Széles körben használják kohászati berendezésekben, bányászati gépekben, emelő- és szállítóeszközökben, hatékonyan továbbítva a magteljesítményt.

2. Kikötők és vízkezelés:
Kikötői rakodógépekben, vízkezelő berendezésekben és papírgyártó gépekben használják, kompenzálja az elmozdulást a hosszú távú stabil működés érdekében.

3. Közlekedés:
A jármű sebességváltó rendszereinek kulcselemeként egy közbenső tengelyen keresztül kapcsolódik, hogy zökkenőmentesen átvitelt biztosítson a motortól a hajtott részig.
