GBLZ Dob fogaskerekes tengelykapcsoló fékkerékkel (Q/YG 11005X-2018)

Termék áttekintése:

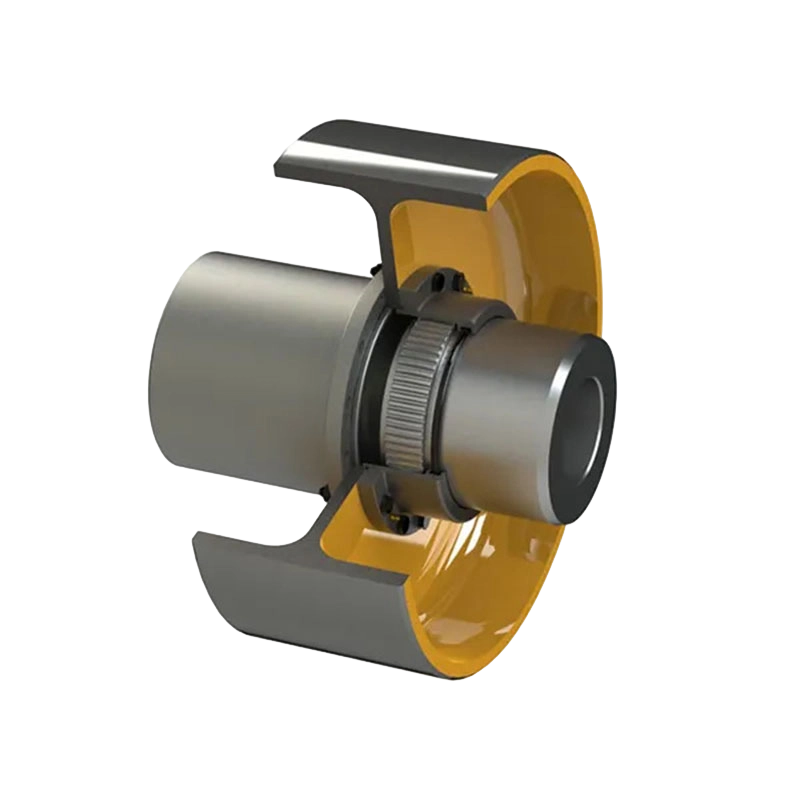

A GBLZ sorozatú dob-fogaskerekes tengelykapcsoló fékkerékkel a gépészeti innováció élvonalát képviseli, ötvözi a hagyományos dob-fogaskerekes tengelykapcsoló-konstrukciókat a fejlett féktechnológiával. Úgy tervezték, hogy hatékony nyomatékátvitelt és precíz fékezési képességet biztosítson az ipari alkalmazásokban, ezért ez a termék ideális választás olyan környezetekben, ahol a biztonsági, hatékonysági és megbízhatósági követelmények rendkívül magasak.

Főbb jellemzők és előnyök:

1. Kivételes nyomatékátvitel és hibás beállítási kompenzáció: A tengelykapcsoló robusztus dobfogaskerekes kialakítású belső fogaskerékfogakkal, amelyek biztosítják a zökkenőmentes nyomatékátvitelt a tengelyek között. Ez a szerkezet nemcsak a nagy nyomatékterhelést támogatja, hanem kompenzálja a szög-, radiális- és tengelyirányú eltéréseket is, ezáltal csökkenti a mechanikai igénybevételt és meghosszabbítja a berendezés élettartamát.

2. Integrált precíziós fékezési funkció: A termék egyedülálló tulajdonsága a fékkerék közvetlen integrálása a kapcsolószerkezetbe. Ez az innovatív kialakítás lehetővé teszi a szabályozott lassítást vagy leállítást – akár a rutin műveletek során történő fokozatos lassításról, akár vészhelyzetben történő azonnali leállásról van szó –, pontos sebességszabályozást és jelentősen növelve a biztonságot.

3. Kiváló minőségű anyagok és tartósság: A kiváló minőségű acélból vagy ötvözött acélból készült termék rendkívüli tartósságot, korrózióállóságot és megbízhatóságot mutat még nagy terhelési körülmények között is.

4. Kényelmes telepítés és karbantartás: Moduláris és felhasználóbarát kialakításának köszönhetően a tengelykapcsoló zökkenőmentesen integrálódik a meglévő rendszerekbe. Karbantartási folyamata egyszerű, minimális állásidőt igényel az ellenőrzés, javítás vagy csere, ezáltal optimalizálva az általános termelékenységet.

Főbb műszaki paraméterek:
A műszaki dokumentáció és az adatlapok szerint ez a sorozat különböző modelleket tartalmaz a GBLZ1-től a GBLZ14-ig. A legfontosabb paraméterek a következők:

Névleges nyomaték (Tn): 0,63 kN·m (GBLZ1) és 125 kN·m (GBLZ14) között.
Megengedett fordulatszám ([n]): Akár 4000 fordulat/perc (GBLZ1), nagyobb modelleknél – mint például a GBLZ14 – 950 fordulat/perc névleges fordulatszámig.
Furatátmérő (d1, d2, dZ): A méretek széles skáláját támogatja, legfeljebb 220 mm-es kúpos furatátmérővel.
Fékkerék átmérője (D₀): A szabványos méretek a következők: 160 mm, 200 mm, 250 mm, 315 mm, 400 mm, 500 mm, 630 mm, 710 mm és 800 mm.
Fékkerék tömege és tehetetlenségi nyomatéka: Például egy 160 mm-es féktárcsa tömege 2,83 kg, míg a 800 mm-es féktárcsa tömege eléri a 203 kg-ot.

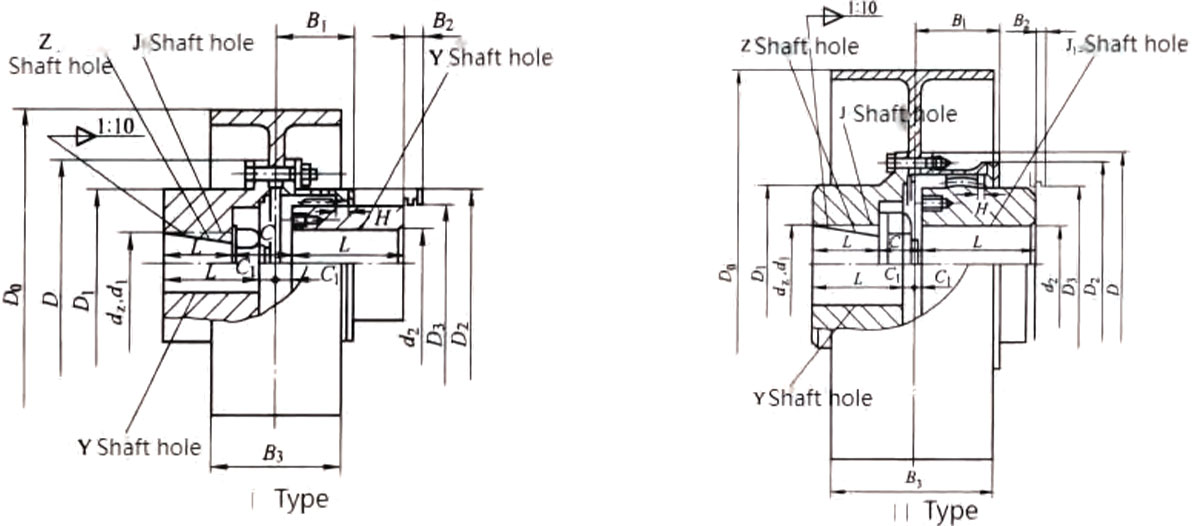

Szerkezeti típusok:
Ez a termék két elsődleges szerkezeti típusban (I. és II. típusú) kapható, hogy megfeleljen a különféle telepítési követelményeknek. A tervezésben a B2 méret kifejezetten a tömítéscseréhez szükséges hézagtérként van megjelölve.

Alkalmazási iparágak:
Az MCC Heavy Industry Technology (Zhenjiang) Co., Ltd. által gyártott GBLZ típusú tengelykapcsolót széles körben használják a következő iparágakban:
- Kohászati berendezések és bányászati gépek
- Emelő- és kikötői berendezések
- Vízkezelő berendezések és papírgyártó gépek
