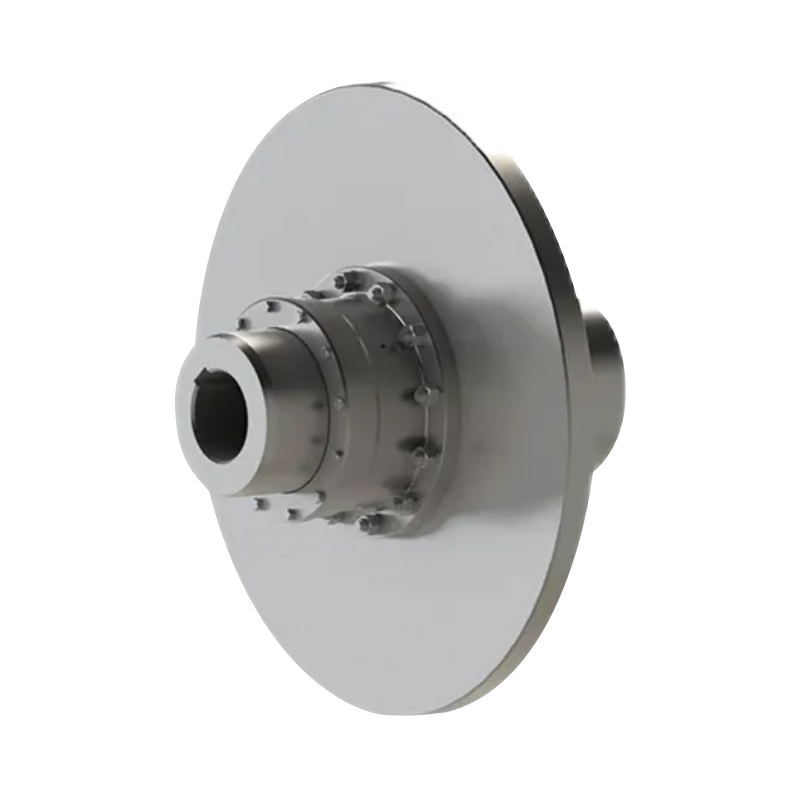

GAP dobfogaskerék-tengelykapcsoló féktárcsával (Q/YG 12008X-2018)

Alapvető tervezési és szerkezeti jellemzők:

1. Továbbfejlesztett eltolódás-kompenzációs képesség:
A hagyományos modellekhez képest a GAP tengelykapcsoló szélesebb belső fogaskerék-hüvely kialakítással rendelkezik. Ez a speciális geometriai szerkezet kiváló tengelyirányú elmozdulás-kompenzációs képességet biztosít, lehetővé téve, hogy a tengelykapcsoló kivételesen jól teljesítsen összetett beállítási eltérések kezelésekor.

2. Optimalizált terheléselosztási struktúra:
Tipikus ipari konfigurációkban a GAP tengelykapcsolót általában GBZ és GAZ tengelykapcsolókkal párosítják, és a közbenső tengelyt a külső fogaskerék hüvely végén keresztül csatlakoztatják. A féktárcsa közvetlenül a féltengelykapcsolóra van felszerelve, így a fékezés során keletkező súlyterhelést és vibrációt a féltengelykapcsoló teljesen elnyeli. Ez a kialakítás jelentősen javítja a koronás fogaskerekek fogak összeillesztési teljesítményét fékezés közben, és nagymértékben meghosszabbítja a teljes erőátviteli rendszer élettartamát.

3. Kétirányú forgási rugalmasság:
A termék támogatja az óramutató járásával megegyező és azzal ellentétes forgást is, így kiválóan alkalmas a gyakori indításokkal, leállásokkal és irányváltásokkal járó megerőltető üzemi körülményekhez.

Főbb teljesítménybeli előnyök:

1. Outstanding Power Transmission Capacity:
A termék széles nyomatéktartományt fed le, a névleges nyomaték (Tn) kapacitása 630 N·m-től 112 000 N·m-ig terjed.

2. Szigorú biztonsági előírások:
A mechanikai sérülések elkerülése érdekében a tervezési specifikáció előírja, hogy a maximális fékezőnyomaték (Tm) nem haladhatja meg a névleges nyomaték kétszeresét (Tm ≤ 2Tn). Ez a követelmény megbízható biztonsági ráhagyást biztosít a teljes átviteli rendszer számára.

3. Nagy sebességű teljesítmény:
A kisebb modellek, mint például a GAP1, akár 4000 fordulat/perc megengedett fordulatszámot is kínálnak, miközben kiváló forgási egyensúlyt és alacsony rezgésszintet tartanak fenn még nagy sebességű üzemi körülmények között is.

4. Karbantartásbarát kialakítás:

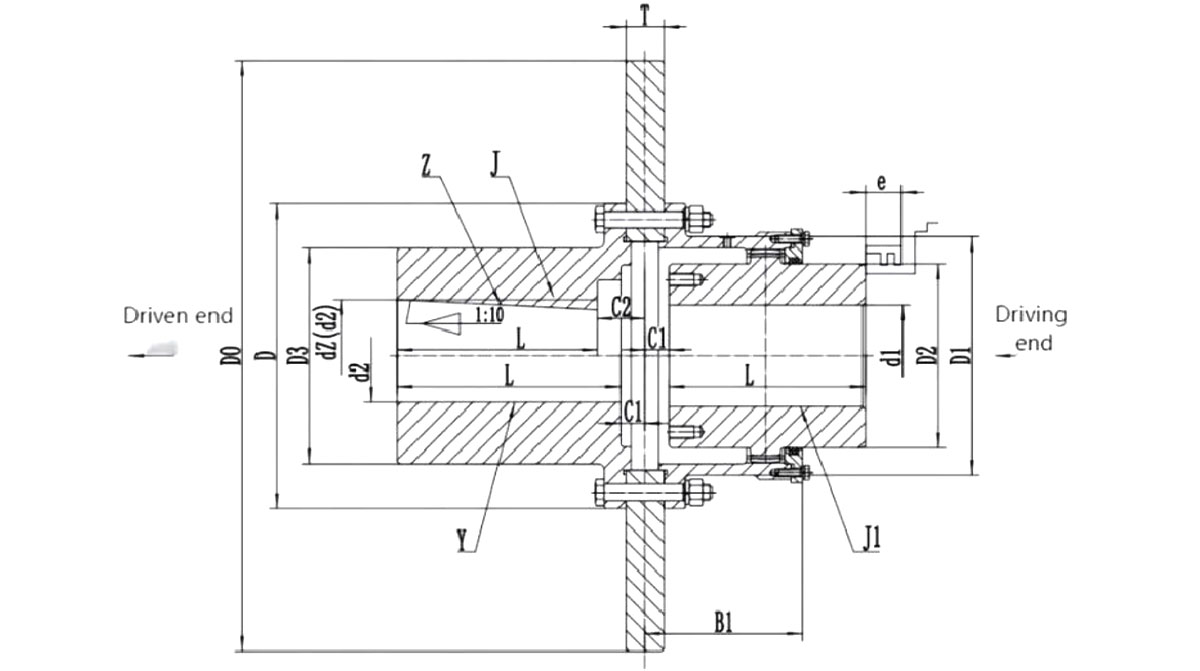

A szerkezeti paramétereken belül egy „e”-vel jelölt méret van meghatározva, amely biztosítja a tömítéscseréhez szükséges távolságot. Ez a felhasználóorientált kialakítás lehetővé teszi a karbantartó személyzet számára, hogy kényelmesen végezzen szervizelést és tömítéscserét a rendszer teljes szétszerelése nélkül.

A műszaki adatok áttekintése:
A GAP sorozat több modellben is elérhető a GAP1-től a GAP14-ig.

1. Furat kompatibilitás:
Számos tengelyfurat-konfigurációt támogat, beleértve az Y-Y, J1-J1 és Z-Z kombinációkat, rugalmasságot biztosítva a különböző telepítési követelményekhez.

2. A féktárcsa műszaki adatai:
A szabványos féktárcsa-átmérők (D₀) 315 mm és 1000 mm között vannak, így a tengelykapcsoló kompatibilis a főbb tárcsafékrendszerek széles választékával.

3. Heavy-Duty Capability:
A maximális furatátmérő (dz) eléri a 220 mm-t, ami lehetővé teszi, hogy a tengelykapcsoló illeszkedjen a különféle nehézipari gépek tengelyrendszereihez.

Ipari alkalmazások széles skálája:
Megbízható fékintegrációjával és kiváló kompenzációs teljesítményével a GAP tengelykapcsoló számos nehézipari ágazat kedvelt megoldásává vált.

1. Emelő- és kikötőgépek:
Az emelő- és mozgómechanizmusok kritikus elemeként szolgál, biztosítva a nehéz terhek pontos indítását, leállítását és elhelyezését.

2. Kohászati és bányászati berendezések:
Fenntartja az erőátviteli rendszerek stabilitását nehéz üzemi körülmények között, amelyeket magas hőmérséklet és nagy ütési terhelés jellemez.

3. Vízkezelő, papírgyártás és szállítószalag rendszerek:
Tartós és megbízható erőátviteli támogatást biztosít a hosszú tengelykapcsolatokat és gyakori fékezést igénylő gyártósorokon.
