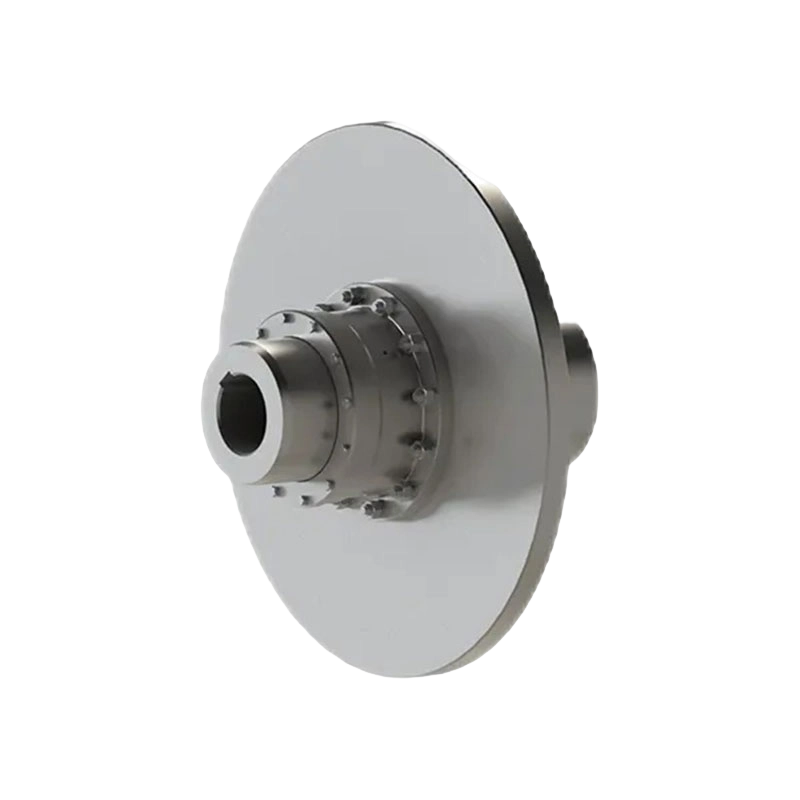

GAPK típus tárcsadob fogaskerekes csatlakozóval (Q/YG 12009X-2018)

Termék áttekintése: A GAPK típusú féktárcsás dobfogaskerekes tengelykapcsoló (standard: Q/YG 12009X-2018) egy olyan erőátviteli eszköz, amelyet kifejezetten tárcsafékekkel való használatra terveztek. Ez a termék támogatja a kétirányú forgást, teljesíti az erőátviteli és fékezési követelményeket összetett munkakörülmények között.

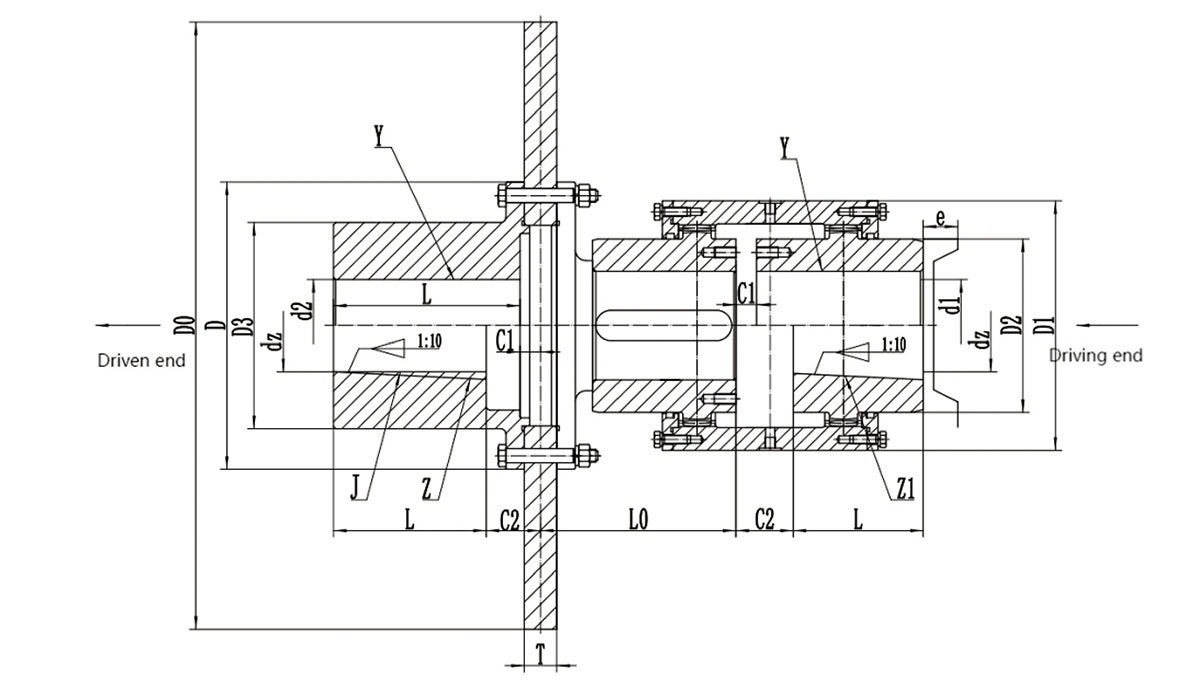

Szerkezeti jellemzők:

1. Kettős dobos fogaskerekes szerkezet: Kiváló elmozduláskompenzációs képességgel rendelkezik, hatékonyan kompenzálja a nagy tengelyirányú eltéréseket.

2. Optimalizált féktárcsa elrendezés: A féktárcsa a tengelykapcsoló hajtott végére van felszerelve, a féltengelykapcsoló teljes mértékben viseli a féktárcsa súlyát, üzemi fékterhelését és rezgését. Ez a kialakítás jelentősen javítja a dobfogaskerekek összekapcsolási teljesítményét fékezés közben, növelve az erőátviteli rendszer stabilitását.

3. Betétre szerelhető kialakítás: A féktárcsa betétes rögzítésű szerkezettel rendelkezik, amely lehetővé teszi a felhasználók számára a féktárcsa gyors cseréjét a sebességváltó szétszerelése nélkül, ami jelentősen csökkenti a karbantartási időt.

4. Kompakt szerkezet és hőelvezetés: Az általános szerkezeti kialakítás tudományosan kompakt, kiváló hűtési és hőelvezetési feltételeket biztosít a féktárcsának, megbízható teljesítményt biztosítva hosszan tartó, nagy intenzitású működés mellett.

Alapvető előnyei:

1. Nagy biztonság: A tengelykapcsoló maximális fékezőnyomatékát nem korlátozza saját szerkezeti szilárdsága, biztonságos és megbízható működést biztosítva.

2. Erős terhelhetőség: Különösen alkalmas nagy igénybevételű alkalmazásokhoz, gyakori terhelés-, sebesség- és irányváltásokkal.

3. Sokoldalú konfigurációk: Különféle tengelyfurat-kombinációkat kínál (pl. Y-Y, J1-J1, Z-Z, Z1-Z1 stb.) a különböző ipari interfész követelményekhez való alkalmazkodás érdekében.

Műszaki adatok:

1. Névleges nyomaték (T _n ): 630 N.m – 112 000 N.m.

2. Megengedett fordulatszám (n): 1200-4000 fordulat/perc (az adott modelltől függően).

3. Maximális fékezőnyomaték (T _m ): Nem haladhatja meg a névleges nyomaték kétszeresét (azaz T _m ≤ 2T _n ).

4. Méretek: A GAPK1-től a GAPK14-ig különböző méreteket fed le, sokféle tengelyfurat-átmérőhöz illeszthető.

Alkalmazási területek: Ezt a terméksorozatot széles körben használják a nehézgépiparban, ahol rendkívül magas követelmények vonatkoznak a sebességváltó pontosságára és a fékezési megbízhatóságra, beleértve: Kohászati és bányászati berendezéseket; Emelő- és kikötőgépek; Vízügyi és papírgyártó berendezések.
