GA Dob fogaskerekes tengelykapcsoló (Q/YG12006X-2018)

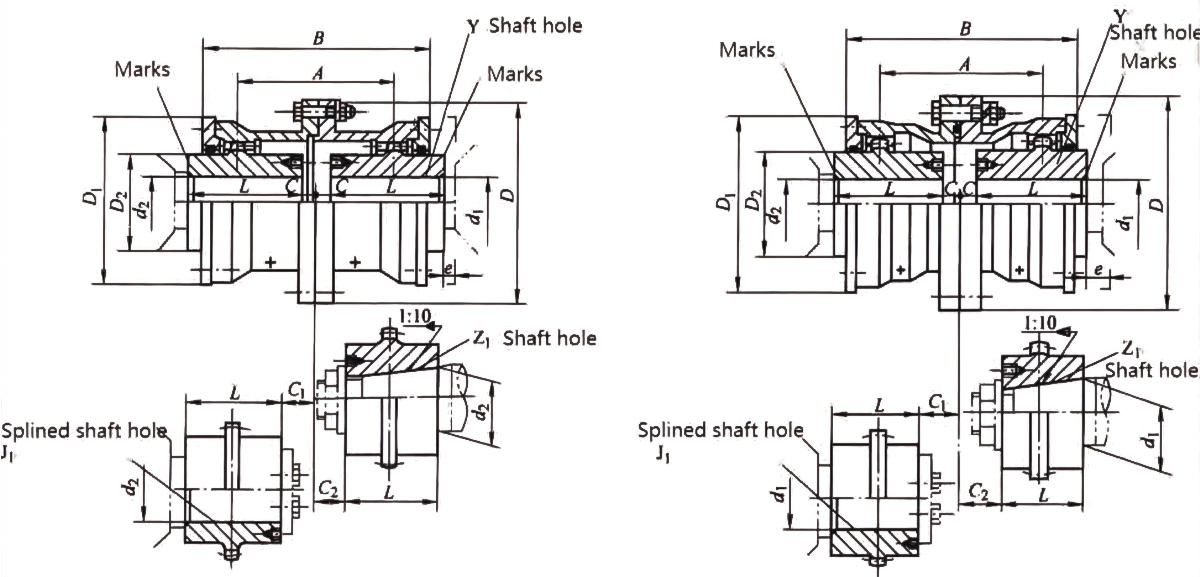

A termék felépítése és működési elve:

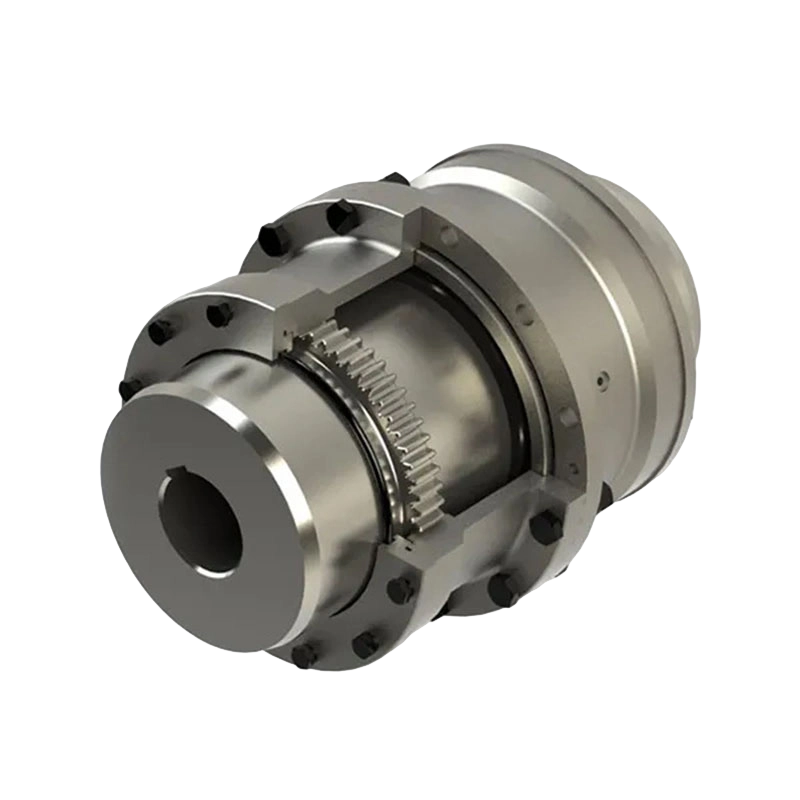

Ez a tengelykapcsoló elsősorban két fogaskerékagyból áll, amelyek külső fogakkal és egy dob alakú, belső fogakkal ellátott rugalmas hüvely alkatrészből állnak. Az agyak jellemzően a meghajtó és hajtott berendezések tengelyeire vannak felszerelve, míg a dob alkatrésze szorosan illeszkedik közéjük; A forgatónyomatékot hatékonyan továbbítják a belső és külső fogaskerekek fogainak pontos összeillesztése révén. Az egyedi dob alakú fogazat a kulcsa a rugalmas csatlakozás elérésének, amely lehetővé teszi bizonyos fokú eltolódást a csatlakoztatott tengelyek között.

Alapvető teljesítményelőnyök:

1. Nagy nyomatékkapacitás:
A precízen megtervezett GA sorozatú tengelykapcsoló rendkívül nagy nyomatékú terhelést képes ellenállni, így ideális a nagy igénybevételű ipari alkalmazásokhoz.

2. Átfogó hibás beállítási kompenzáció:
A tengelykapcsoló rugalmas dobkomponense alkalmazkodik a tengelyek közötti szög-, sugár- és tengelyirányú eltérésekhez. Ez a rugalmasság hatékonyan csökkenti a berendezés mechanikai igénybevételét, jelentősen meghosszabbítva a csapágyak és más kritikus alkatrészek élettartamát.

3. Robusztus és tartós felépítés:
A kiváló minőségű anyagokból – például acélból vagy gömbgrafitos vasból – készült termék rendkívül ellenálló a nagy lökésterhelésekkel szemben, és stabilan működik a magas hőmérsékletű vagy korrozív körülményekkel jellemezhető zord ipari környezetben is.

4. Hatékony, holtjáték-mentes működés:
A fogaskerekek fogainak precíz összeillesztése holtjátékmentes csatlakozást biztosít, garantálva a sima és hatékony erőátvitelt anélkül, hogy további állítóelemekre lenne szükség.

5. Könnyű telepítés és karbantartás:
Egyszerű kialakításának és minimális mozgóalkatrészeinek köszönhetően a tengelykapcsoló rendkívül könnyen telepíthető és karbantartható, így minimalizálható a berendezés állásideje és csökkenthető az üzemeltetési költségek.

Főbb műszaki adatok:
A GA sorozatú tengelykapcsoló modellek széles választékában kapható – GA1-től GA30-ig –, hogy megfeleljen a különböző tengelyátmérőknek és nyomatékkövetelményeknek:

1. Nyomatéktartomány:
A névleges nyomatékkapacitás széles spektrumot ölel fel, 800 N·m (GA1) és 3 500 000 N·m (GA30) között.

2. Fokozott nyomatékkapacitás:
Ha a fogaskerekek fogfelületei nitridáláson vagy felületkeményítésen mennek keresztül, a névleges nyomaték 1,3-szorosára növelhető a szabványos előírásokhoz képest, ezáltal tovább növelve a teherbíró képességet.

3. Sebességteljesítmény:
A kisebb modellek (például a GA1) akár 7100 fordulat/perc megengedett fordulatszámmal rendelkeznek, ami kivételes stabilitást mutat nagy sebességnél.

4. Méretek kompatibilitása:
A maximális furatátmérő (dz) eléri a 220 mm-t, ami lehetővé teszi az ipari gépek széles skálájának tengelyméreteivel való kompatibilitást.

Széles körű alkalmazási területek:
Kivételes megbízhatóságának és kompenzációs képességeinek köszönhetően ezt a tengelykapcsolót széles körben használják a következő iparágakban:

Bányászat és kőfejtés:
Nagy teherbírású gépekben – például szállítószalag-rendszerekben és törőgépekben – alkalmazzák, amelyek nagy nyomatékterheléssel és tengelyeltérésekkel járnak.

Acélipar:
Alkalmas stabil nyomatékátvitelt igénylő berendezésekhez, például acélhengerművekhez és forgókemencékhez.

Pép és papír:
Megbízható erőátvitelt biztosít olyan nehéz üzemi körülmények között is, amelyek olyan gépekben fordulnak elő, mint például a papírgépek és a cellulózkészítők.

Tengerészeti és tengeri mérnöki tevékenység:
Gyakran alkalmazzák hajómeghajtó rendszerekben, tolóhajtóművekben és fedélzeti gépekben, ahol még zord tengeri környezetben is megőrzi kiemelkedő teljesítményét.
