GC dob fogaskerekes tengelykapcsoló (Q/YG 13010X-2018)

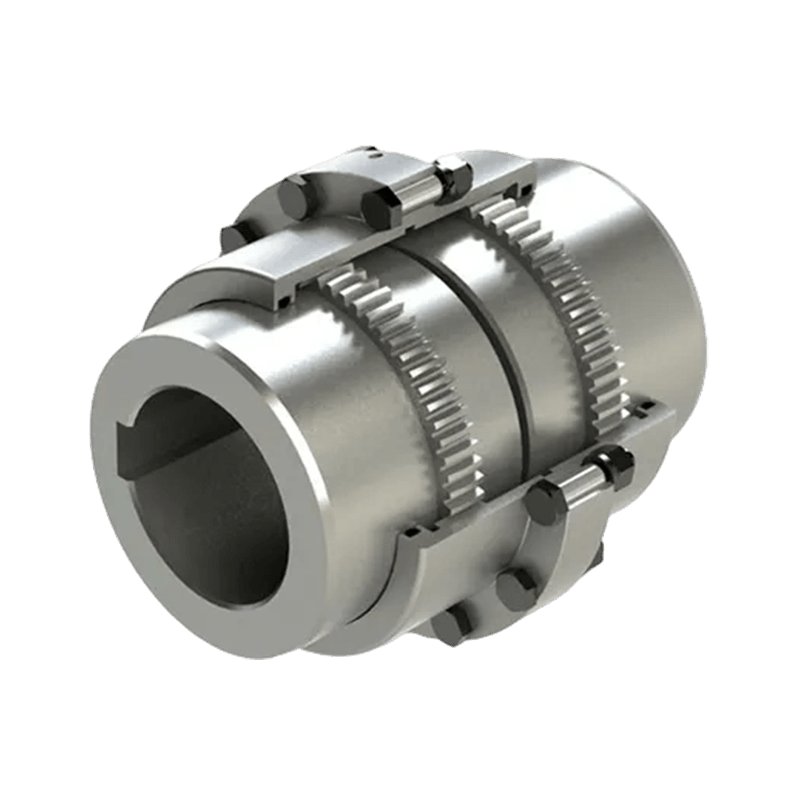

Termék áttekintése: A GC típusú dobfogaskerekes tengelykapcsoló (standard: Q/YG 13010X-2018) egy robusztus és hatékony mechanikus erőátviteli eszköz, amelyet kifejezetten a nyomaték átvitelére terveztek két tengely között, miközben kompenzálja a radiális, axiális és szögeltéréseket. Ezt a terméket széles körben használják különféle ipari alkalmazásokban, amelyek rendkívül nagy nyomatékátviteli pontosságot igényelnek a kiváló megbízhatóság és tartósság miatt.

Főbb jellemzők:

1. Nagy teherbírás: A precíziós tervezésű tengelykapcsoló rendkívül nagy nyomatékú terhelésnek is ellenáll, így ideális nehéz ipari környezetekben, például bányákban, acélmalmokban és áramtermelésben.

2. Kiváló rugalmasság: Egyedülálló, rugalmas kialakítása lehetővé teszi a két tengely közötti szögletes, párhuzamos és tengelyirányú elmozdulást, hatékonyan csökkentve a csatlakoztatott berendezések feszültségét, és minimalizálva a berendezés idő előtti meghibásodásának kockázatát.

3. Robusztus és tartós szerkezet: Kiváló minőségű acélból vagy ötvözött anyagokból készült, stabilan működik szélsőséges hőmérsékleti körülmények között, korrozív környezetben és erős vibrációban.

4. Könnyű telepítés és karbantartás: A telepítési folyamat egyszerű és intuitív, ami megkönnyíti a gyors beállítást. Eközben robusztus kialakítása minimalizálja a karbantartási igényeket, hatékonyan csökkenti az állásidőt és csökkenti a működési költségeket.

5. Kiváló cserélhetőség: A GC típusú tengelykapcsolókat általában úgy tervezték, hogy más márkákkal cserélhetők legyenek, lehetővé téve a berendezések frissítését vagy cseréjét jelentős módosítások nélkül.

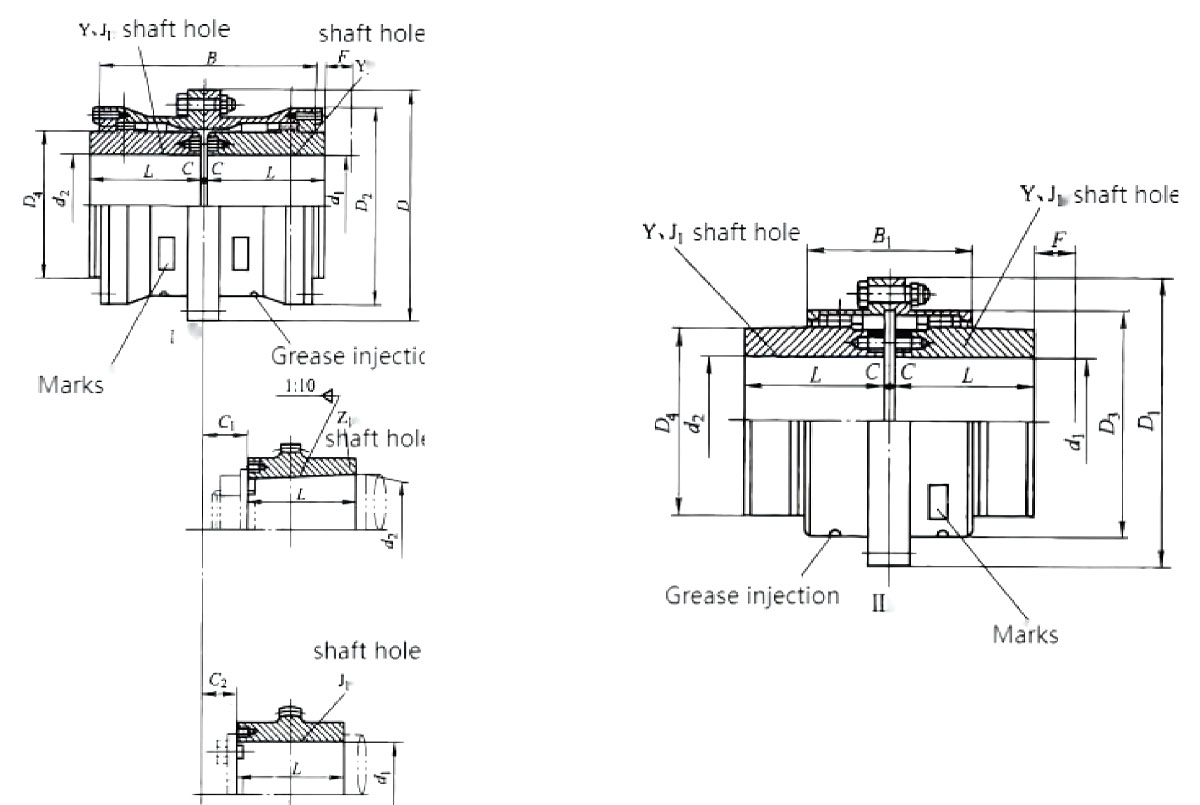

Szerkezeti tervezés: A GC típusú tengelykapcsolók precíziós megmunkálású belső és külső fogprofilokat használnak.

1. Tengelyfurat-konfiguráció: Különféle tengelyfurat-típusokat támogat, beleértve az Y, J1, Z1 stb., a különböző ipari tengelyvégcsatlakozási követelményekhez való alkalmazkodást.

2. Kenőrendszer: A házat külön olajbefecskendező nyílásokkal tervezték, amelyek biztosítják a fogfelületek megfelelő kenését, meghosszabbítva az élettartamot.

4. Csatlakoztatási mód: Nagy szilárdságú csavarokat használnak a két féltengelykapcsoló biztonságos összekapcsolására, ami kompakt és stabil szerkezetet eredményez.

Műszaki adatok: A GC tengelykapcsoló-sorozat a méretek széles skáláját fedi le (GC1-től GC24-ig) a kicsitől az extra nagyig, kielégítve a különböző léptékű átviteli igényeket:

1. Névleges nyomaték (T _n ): 800 N·m és 1 400 000 N·m közötti tartomány.

2. Megengedett fordulatszám ([n]): Akár 7500 fordulat/perc (modelltől függően).

3. Alkalmazható tengelyátmérő (d ₁ , d ₂ , d _z ): 12 mm és 520 mm közötti átmérőjű tengelyekhez alkalmas.

Tipikus alkalmazások: Nagy teljesítményüknek köszönhetően a GC típusú dobfogaskerekes tengelykapcsolókat széles körben használják mechanikus erőátviteli rendszerekben a következő iparágakban:

Kohászati berendezések és bányászati gépek

Emelő- és kikötőgépek

Vízügyi berendezések és papírgyártó gépek

Kompresszor-, szivattyú- és turbinahajtások
